Probador de alta frecuencia de la vibración de la electrodinámica de la simulación del transporte para la prueba de vibración sinusoidal
Product Details
| fuerza sinusoidal: | 6000n | Velocidad: | 1.6m/s |
|---|---|---|---|
| Desplazamiento: | 25 mm | Frecuencia: | 3 ~ 3500Hz |
| Cargando: | 180 kg | Aceleración: | 100 g |
| armadura: | 230 mm | Función: | Prueba de vibración sinusoidal |
| Resaltar |
Probador de la vibración de la electrodinámica 3500HZ,Probador de la vibración de la electrodinámica 6KN,Tabla sinusoidal de la vibración de 3 AXIS |
||
Product Description
Descargar Equipo de ensayo de vibración ES-6 PDF (Documento de especificación)

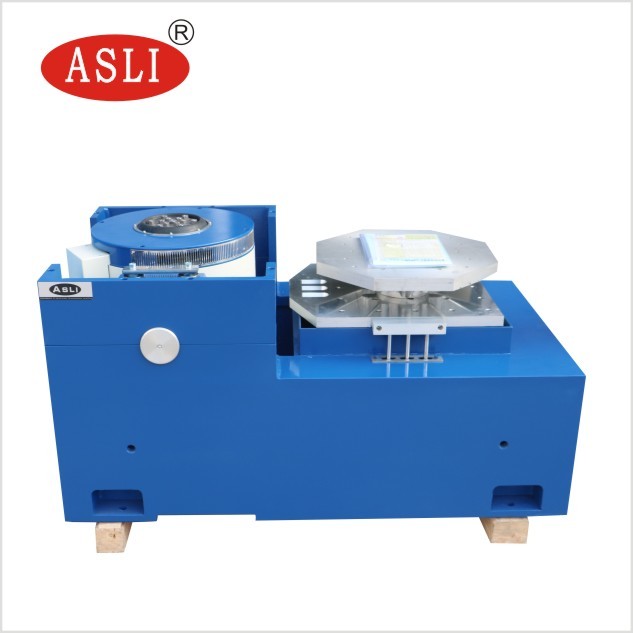

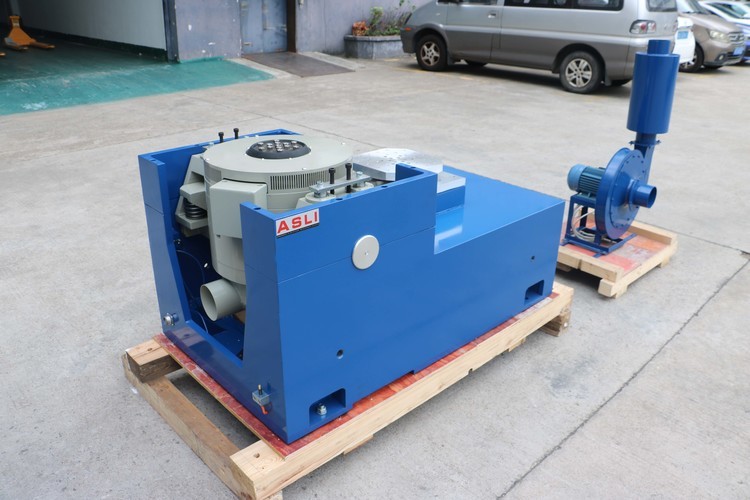

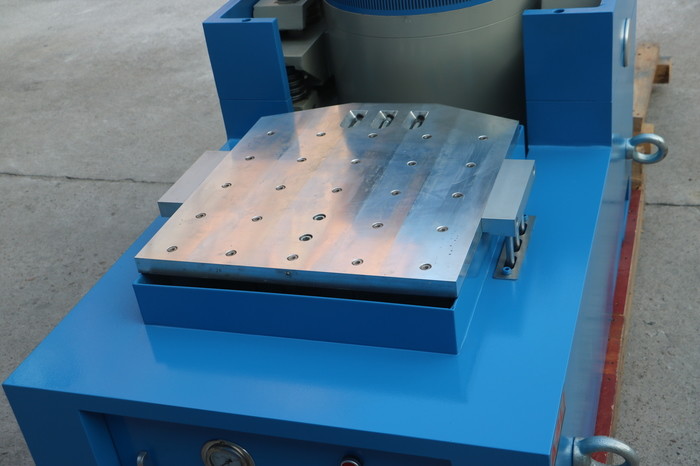

El agitador de vibración de alta frecuencia adopta tecnologías modernas avanzadas incluyendo una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aéreo,rodamientos de rodillos y guía linealEs capaz de realizar pruebas de vibración sinusoidal de tres ejes X, Y y Z, pruebas de vibración aleatoria de banda ancha,y pruebas clásicas (a medio seno) del espectro de respuesta al pulso y al choqueEs ampliamente utilizado en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Fuerza nominal:Fuerza senoidal 6000N; fuerza aleatoria 6000N; fuerza de choque 12000N
- Rango de frecuencia:5 Hz a 3500 Hz; frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
- Modo de frecuencia de barrido:Lineal, logarítmico, barrido hacia adelante y hacia atrás, frecuencia fija
- Tiempos de frecuencia de barrido:1 a 32767
- Tiempo de frecuencia de barrido:Frecuencia fija / 1 ‰ 3600 minutos; se pueden mostrar curvas de frecuencia de barrido
- Aceleración máxima:Se aplicarán las siguientes medidas:
- Carga máxima:180 kg de peso
- El desplazamiento máximo:25 mm p-p (sin carga), doble pico
- Deslocamiento por impacto:25 mm
- Peso de la bobina móvil:6.5 kg
- Direcciones de vibración:Válvulas de acoplamiento
- Onda de vibración:Sí, aleatorio, conmoción
- Diámetro de la bobina móvil:Φ230 mm
- Dimensión del sistema de vibración (mm):La longitud de la línea de conducción es la longitud de la línea de conducción.
- Peso del sistema de vibración:590 kg

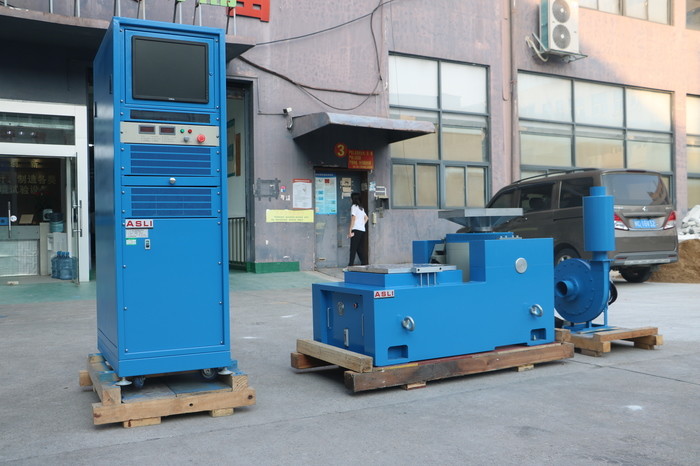

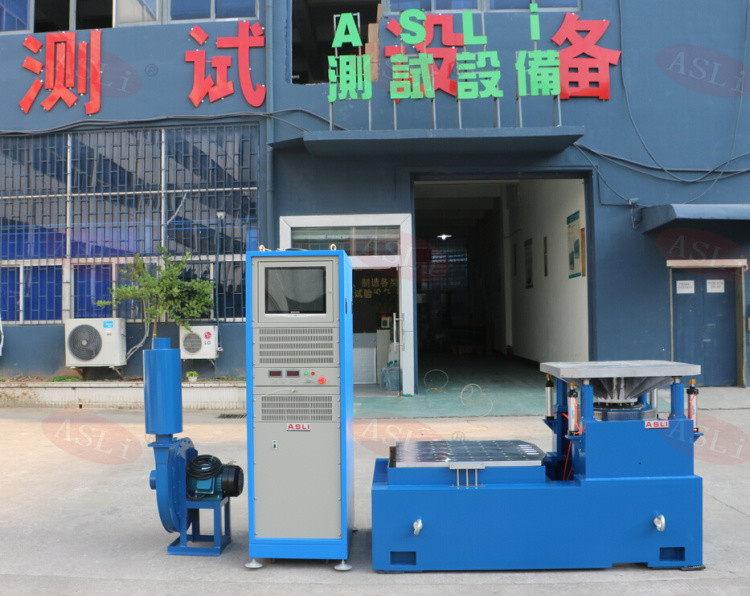

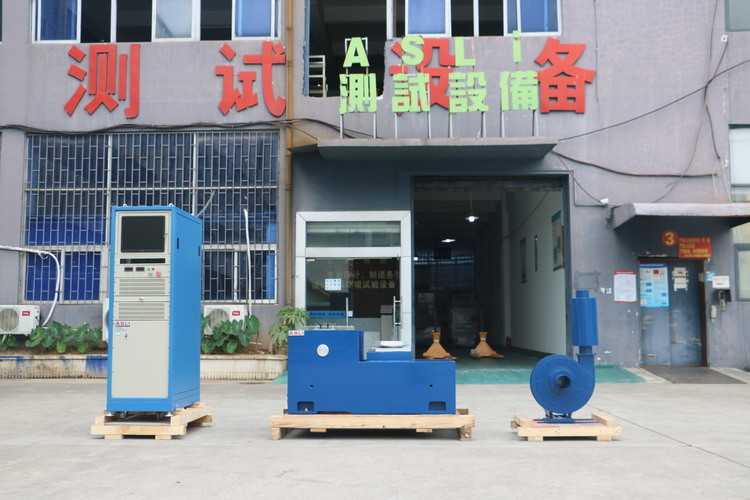

- Generador de vibraciones 1 juego
- Regulador de vibración 1 juego
- Cámara de conexión de comunicaciones 1 conjunto
- Amplificador de potencia DA-6 ¢ 1 juego
- Potencia de excitación 1 pc
- Software del controlador 1 juego
- Sistema de refrigeración 1 juego
- Computación industrial 1 juego
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nota: El modelo ES-6 se destaca como la configuración principal para este listado de productos.
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una alta capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al aislamiento de vibraciones, con instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- Rigidez estática y dinámica del rodamiento con efecto globo pequeño, aumentando la capacidad de soporte de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
Si necesita más información sobre el Tester de vibración de electrodinámica de alta frecuencia de simulación de transporte para prueba de vibración sinusoidal, no dude en enviar su consulta.
