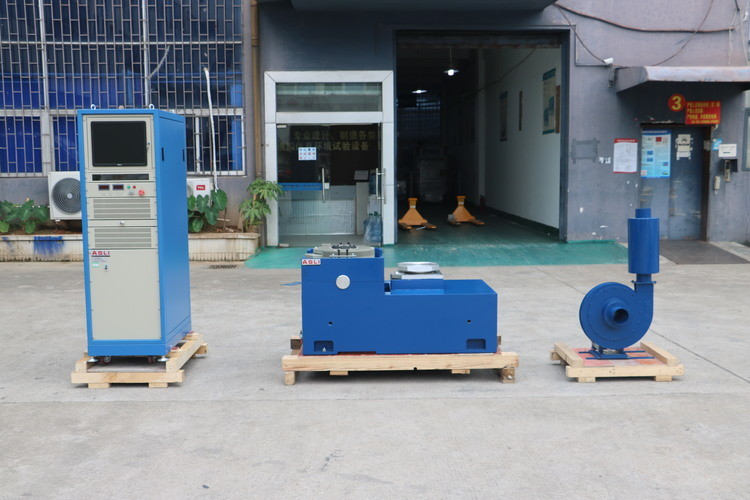

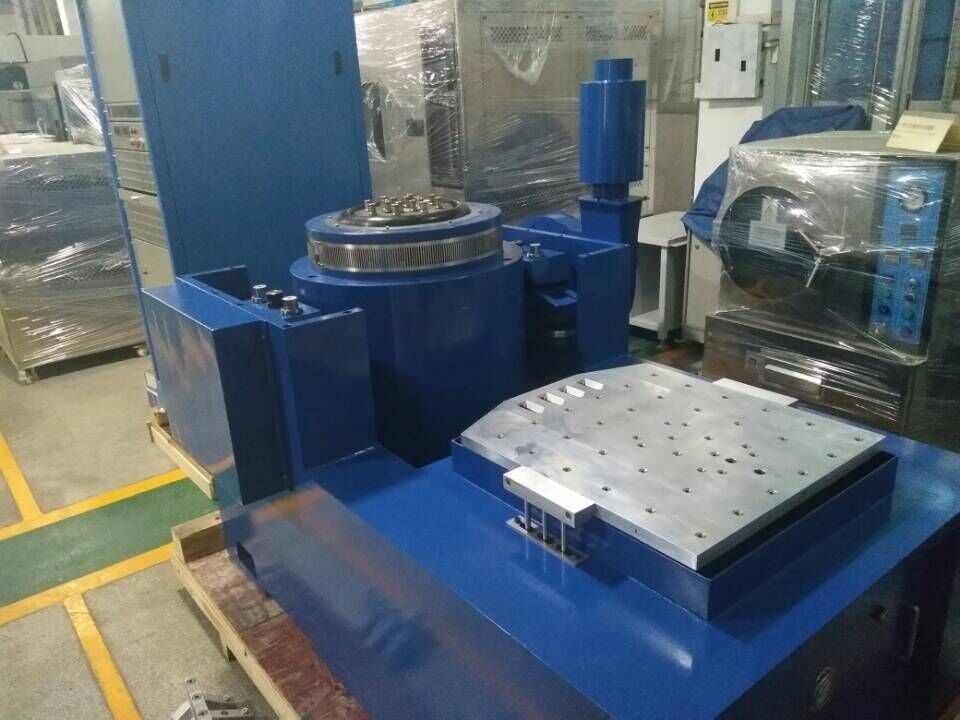

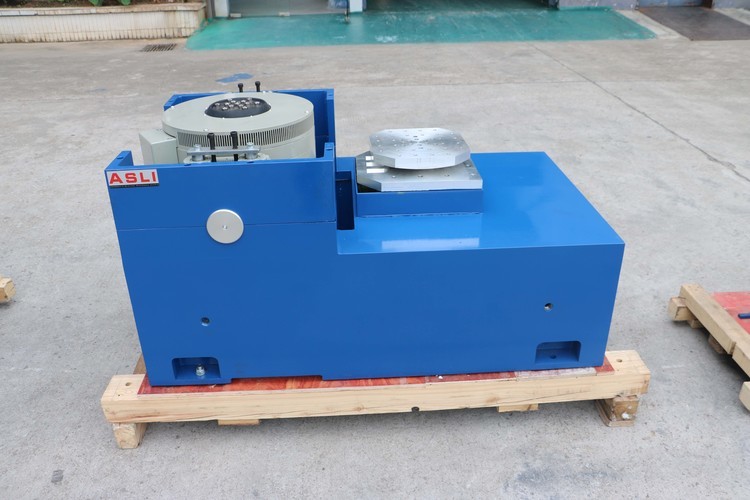

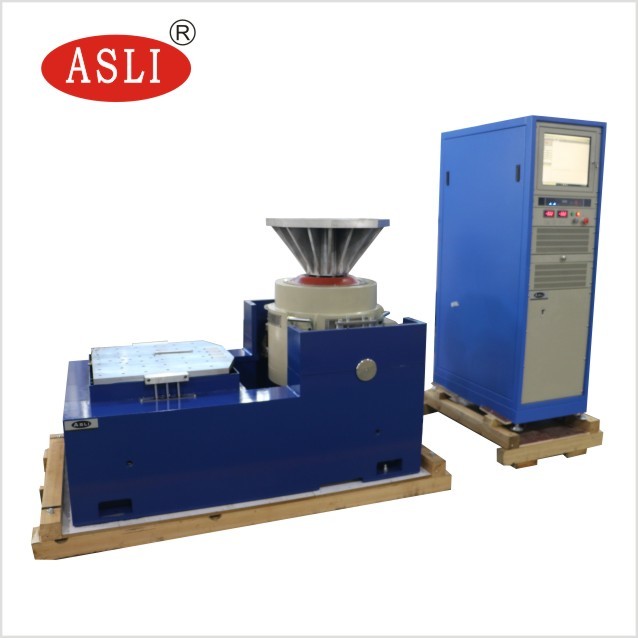

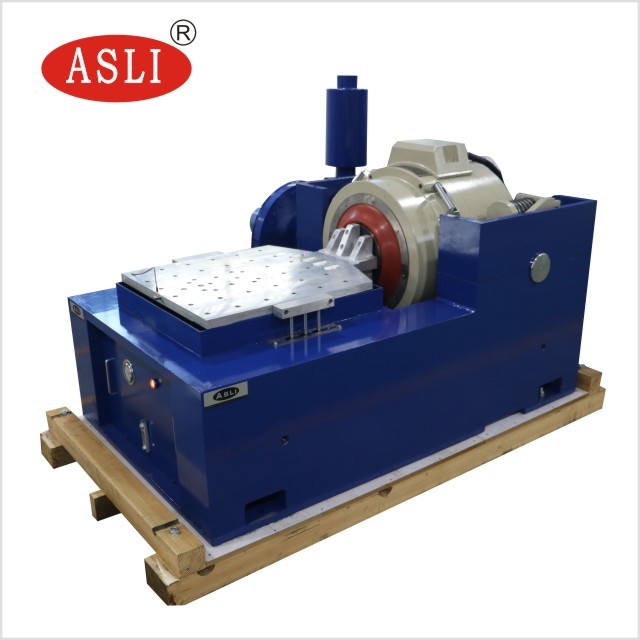

Sistemas de prueba de la vibración de Shaker Table Test Machine Electrodynamic de la certificación del CE
La coctelera electromágnetica de la vibración de la vertical de alta frecuencia y del generador horizontal para el semiconductor se utiliza para evaluar frecuencias resonantes del producto y de diseños de paquete y para simular la vibración al azar que ocurre en el disribution o el ambiente normalmente utilizado. La máquina es simple utilizar puede realizar una amplia gama de prueba de vibración de acuerdo con el gobierno, la industria y especificaciones corporated.
1. Una estructura combinada de la cámara de la prueba y del sistema de refrigeración que se jactan diseño compacto y agraciado; consola independiente
2. Para hacerlo conveniente para la operación; unidad de refrigeración original del compresor y sus accesorios principales importados del extranjero
3. Regulador importado de la pantalla táctil del color del LCD capaz del control del automóvil de los programas de la humedad de la temperatura;
4. Con el interfaz de la telecomunicación R232. Para cubrir las demandas únicas del cliente, los usuarios pueden elegir de diversos modelos del banco de pruebas de la vibración asegurarse de que además de bueno refresqúese
5. El calor y el sistema del sello de aire, este banco de la vibración también se jacta efecto notable de la vibración mecánica
equipo de prueba de confiabilidad, vibración del choque
Parámetros técnicos de los sistemas de prueba de la vibración de Shaker Table Test Machine Electrodynamic de la certificación del CE:
| Modelo | THV-408 (A~F) |
| Dimensión interna | W600×H850×D800 (milímetro) |
| Dimensión externa | W850×H1950×D2100 (milímetro) |
| Gama de temperaturas | Baja temperatura: (A: 25ºC; B: 0ºC; C: - 20ºC; D: -40ºC; E: -60ºC; F: -70ºC) Temperatura alta: 100ºC (150ºC) |
| Gama de humedad | 20%~98%R.H. (la derecha/5%-98% derecha 10%-98% es una condición, un deshumidificador opcionales especiales de la necesidad) |
|
Exactitud analítica/ Distribución temperatura y humedad |
0.1ºC; 0,1% R.H/±2.0ºC; Derecha del ±3.0%. |
|
Exactitud de control de la temperatura y humedad |
±0.5ºC; Derecha del ±2.5%. |
|
Temperatura Levantamiento/que baja Tarifa de la velocidad |
Temperatura que sube aproximadamente 0.1~3.0ºC/min/temperatura que baja aproximadamente 0.1~1.5ºC/min; (La velocidad descendente Rate Min .1.5ºC/min es una condición opcional especial) |
|
Interno y Material externo |
El material de la caja interna es acero inoxidable del SUS 304#, de la caja externa está de acero inoxidable o SEE laminó el acero con la pintura cubierta. |
| Material de aislamiento | Resistente a la temperatura alta, alta densidad, cloro del formiato, materiales de aislamiento de etilo de la espuma del acetum |
| Sistema de enfriamiento | Refrigeración de enfriamiento o por agua del viento/solo compresor del segmento (- 40ºC, compresor doble -70ºC del segmento) |
| Dispositivos de protección |
interruptor Fusible-libre, sobrecargando el interruptor de la protección para el compresor, líquido refrigerador del voltaje del cielo y tierra interruptor de la protección, sobre humedad y el interruptor de sobrecalentamiento de la protección, fusibles, sistema de alarma de la falta, protección de la advertencia del almacenamiento del cortocircuito del agua |
| Accesorios opcionales | Puerta interna con el agujero de la operación (opcional), registrador (opcional), purificador del agua, deshumidificador |
|
Vibración Equipo de prueba |
Elija el banco de pruebas apropiado de la vibración según la condición de la prueba del cliente, los parámetros técnicos tome por favor la electrodinámica |
| Poder | Líneas de la frase 5 de AC380V 3, 50/60HZ |
| Nombre | Probador de la tabla de la vibración que embala/de la tabla de la vibración para las piezas de automóvil | ||||||||
| Modelo | Fuerza clasificada del seno (n) | Fuerza al azar clasificada (n) | Gama de frecuencia (herzios) | Aceleración clasificada (m/s2) | Velocidad clasificada (m/s) | Dislocación clasificada (p-p) milímetro | Max. Loading (kilogramos) | bobina móvil (kilogramos) | Dimensión de la bobina móvil (milímetros) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
