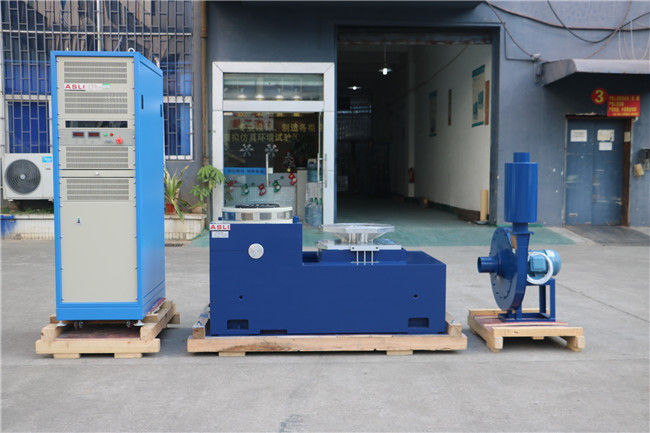

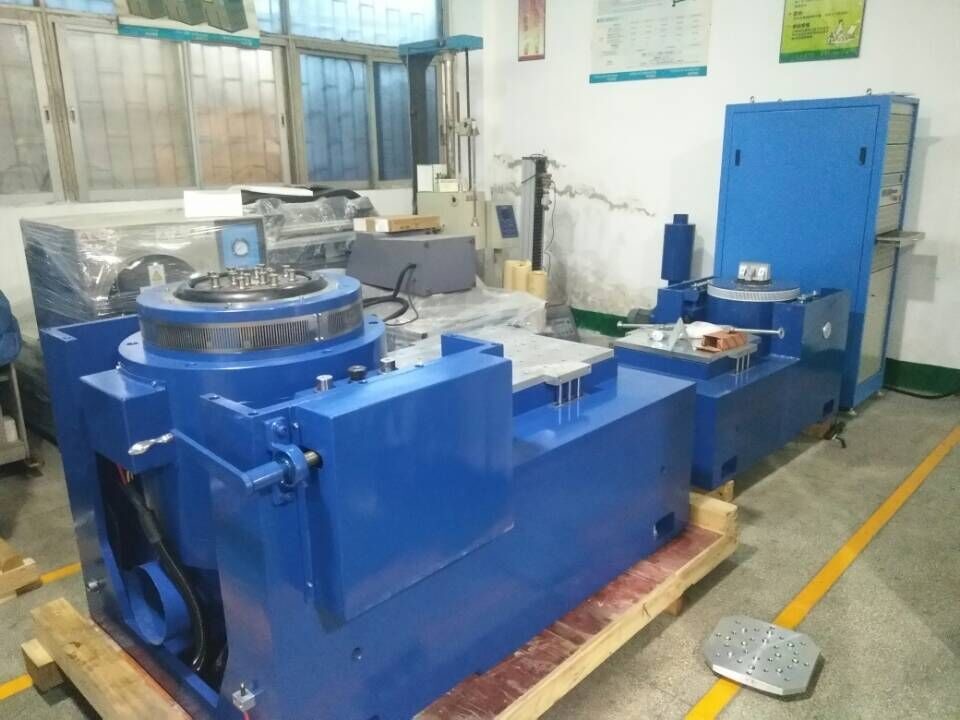

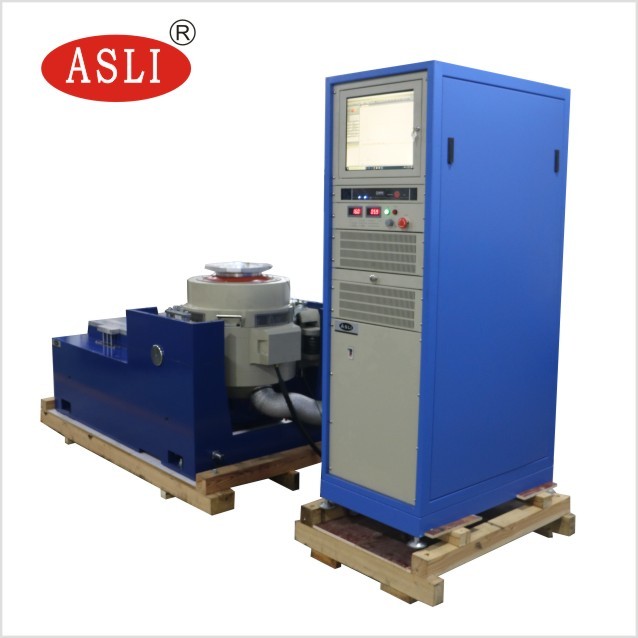

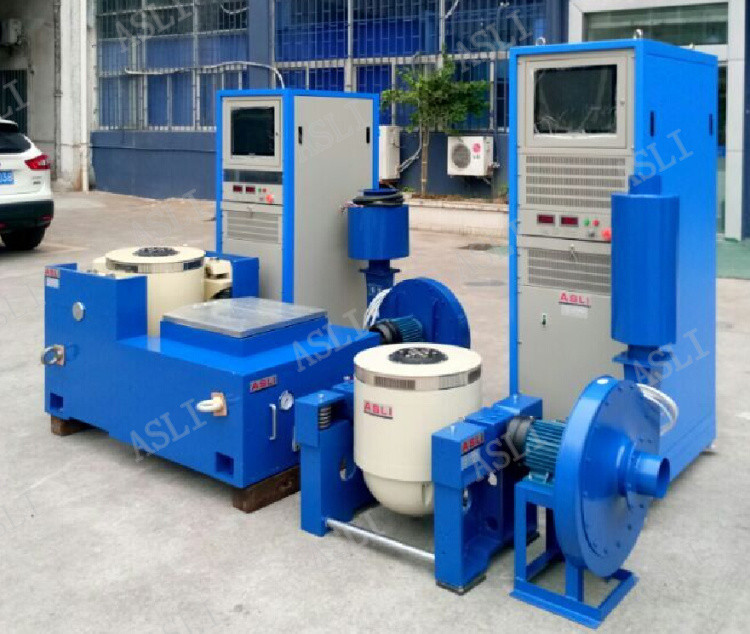

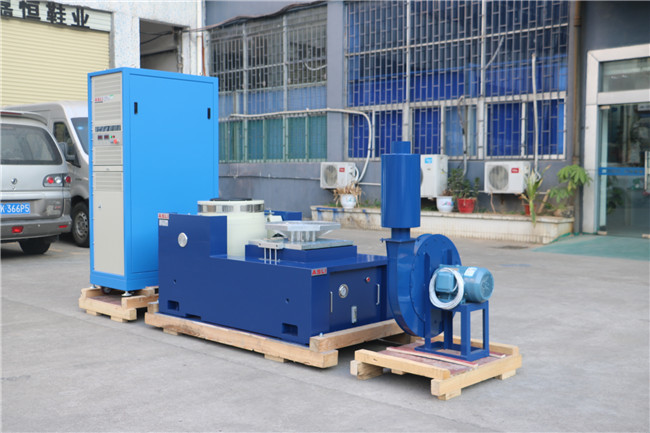

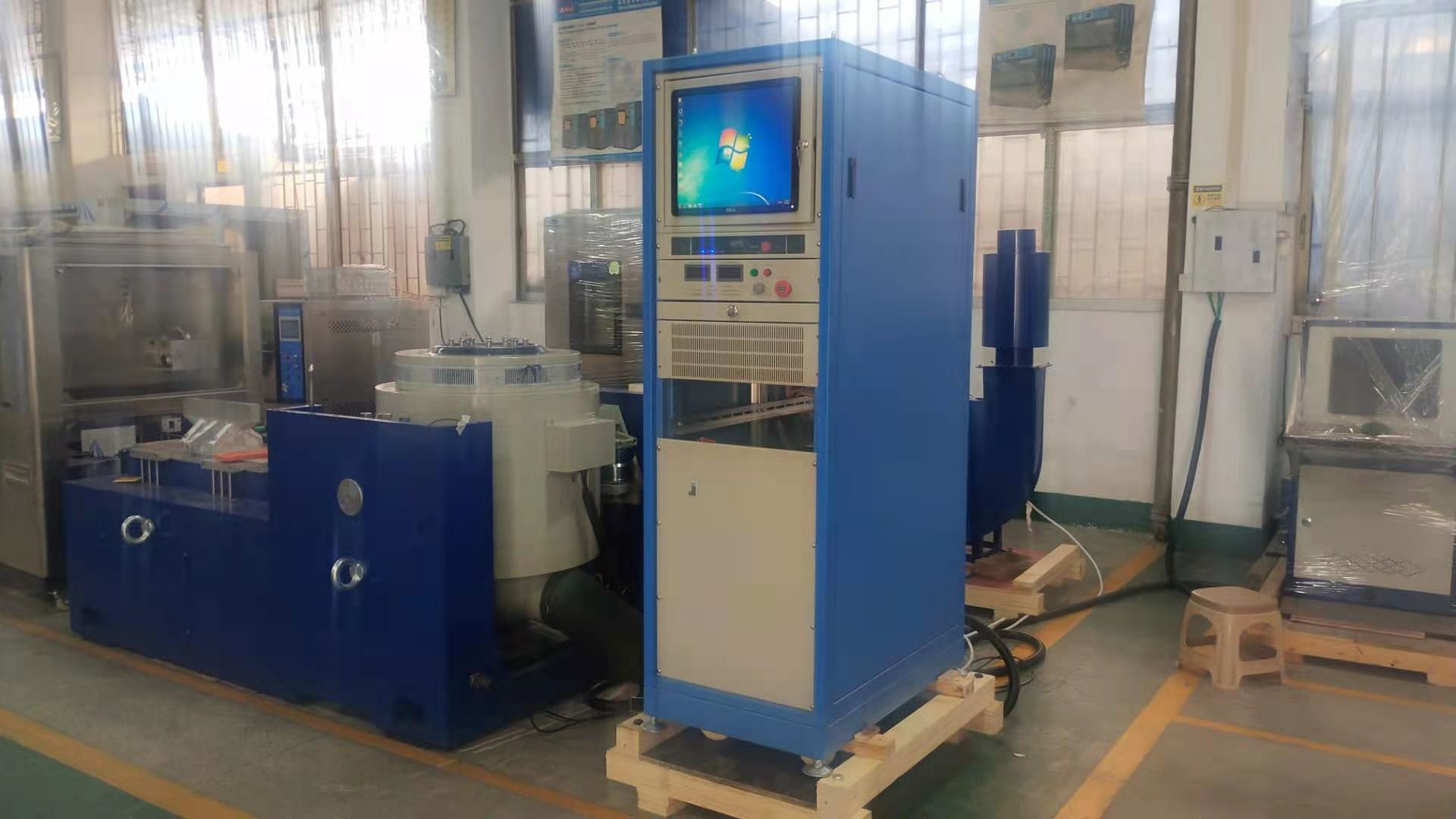

Máquina de la prueba de vibración del seno de 3 AXIS para la prueba del choque y de vibración
Product Details
| Estándar de prueba: | MIL-STD-810G | Dirección de vibración: | 3 eje |
|---|---|---|---|
| Fuerza de la coctelera: | 20knet | Apto para: | Artículos cargados máximos de la prueba 300kgs |
| Rango de frecuencia: | 3 ~ 3500Hz | Aceleración: | 100 g |
| applucatuib: | Autopartes | Función: | Prueba del choque y de la vibración |
| Resaltar |
Máquina cargada de la prueba de vibración 300kgs,Máquina de la prueba de vibración 20KN,Equipo de medida de la vibración del seno |
||
Product Description
Para ayudarnos a recomendar el modelo más adecuado para su Máquina de prueba de vibración sinusoidal de 3 ejes (Equipo de medición de vibraciones para pruebas de choque y vibración), prepare la siguiente información y envíela con su consulta:
- Descripción de la muestra
- Masa de prueba de la muestra
- Dimensiones de la muestra
- Perfil de prueba (si está disponible)
- Aceleración máxima requerida para la prueba
- Dirección de prueba: ejes X, Y, Z o solo dirección Z
| Especificación del sistema | ||
|---|---|---|
| Modelo del sistema | ES-20 | |
| Rango de frecuencia (Hz) | 3 ~ 3500 | |
| Fuerza nominal (N) | Senoidal | 20000 |
| Aleatoria | 20000 | |
| Choque | 40000 | |
| Aceleración máxima | Senoidal (m/s²) | 1000 |
| Aleatoria (m/s² rms) | 1000 | |
| Choque (m/s²) | 2000 | |
| Velocidad máxima | Senoidal (m/s) | 1.8 |
| Choque (m/s) | 1.8 | |
| Desplazamiento máximo (mm p-p) | 51 | |
| Masa de la bobina móvil | 30 kg | |
| Dimensión de la bobina móvil | Diámetro 320 mm | |
| Carga máxima | 300 kg | |
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (mm p-p) | Carga máxima (kg) | Bobina móvil (kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Esqueleto dinámico de círculo bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Circuito magnético doble, baja fuga de flujo magnético, estructura compacta y diseño racional.
- Rodamientos de rodillos de biela con rigidez del cuerpo compuesto recta y orientada a la importación, proporcionando una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al uso de hormonas, con conveniencia móvil para la instalación.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- Rigidez estática y rigidez dinámica del rodamiento con pequeño efecto de globo, aumentando la capacidad de la mesa vibratoria y mejorando el rendimiento de baja frecuencia.
Si necesita más información sobre la Máquina de prueba de vibración sinusoidal de 3 ejes (Equipo de medición de vibraciones para pruebas de choque y vibración), no dude en enviar su consulta.
