sistema de prueba de alta frecuencia de la vibración 2000hz para la prueba de la vibración del seno
Product Details
| onda de vibración: | Seno | Aplicación: | Paquete |
|---|---|---|---|
| Aceleración: | 100 gramos | El desplazamiento: | 50 mm |
| Controlador: | VENZO | Tamaño de la mesa deslizante: | 500*500 mm |
| Dirección de vibración: | Eje XYZ | función: | Aleatorio, choque, seno |
| Frecuencia: | 2000Hz | ||
| Resaltar |
Sistema de prueba de la vibración del seno,sistema de prueba de la vibración 180kg,prueba de la vibración del seno de 500x500m m |
||
Product Description
El Sistema de Prueba de Vibración de Alta Frecuencia de 2000Hz está diseñado para pruebas de vibración sinusoidal precisas. Este probador de vibración electromagnética está diseñado en pleno cumplimiento de las normas de prueba relacionadas con baterías, simulando condiciones de vibración del mundo real bajo parámetros controlados. Durante la prueba, la batería o el paquete de baterías se fijan de forma segura a la mesa vibratoria y se someten a una frecuencia, aceleración y desplazamiento prescritos a lo largo de tres ejes mutuamente perpendiculares. La batería debe permanecer intacta durante todo el proceso: sin fugas, sin pérdida de función, sin daños estructurales y sin riesgo de incendio o explosión.
| Modelo | Fuerza Sinusoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Esqueleto dinámico de círculo bien diseñado con una mayor frecuencia de resonancia axial del escenario.
- El diseño de circuito magnético dual garantiza una baja fuga de flujo magnético, una estructura compacta y una disposición racional.
- Rodamientos de rodillos de varilla basculante con rigidez del cuerpo compuesto recta y orientada a la importación para una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al uso de hormonas, con cómoda instalación móvil.
- El sistema de movimiento avanzado garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de rodamiento aumentan la capacidad de carga del rodamiento de la mesa vibratoria y mejoran el rendimiento a baja frecuencia.

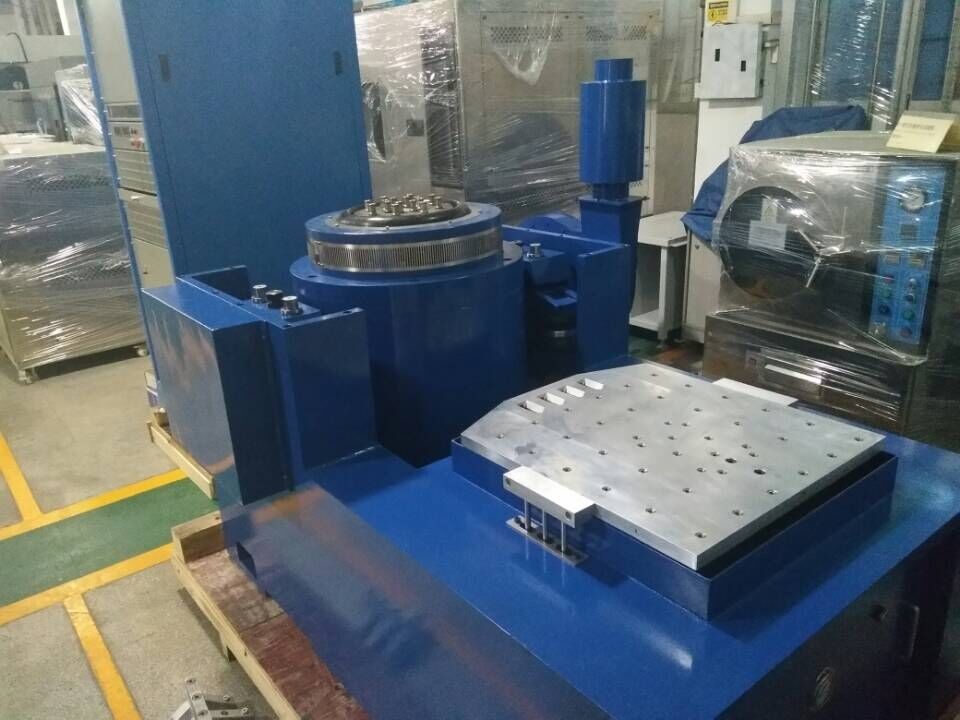

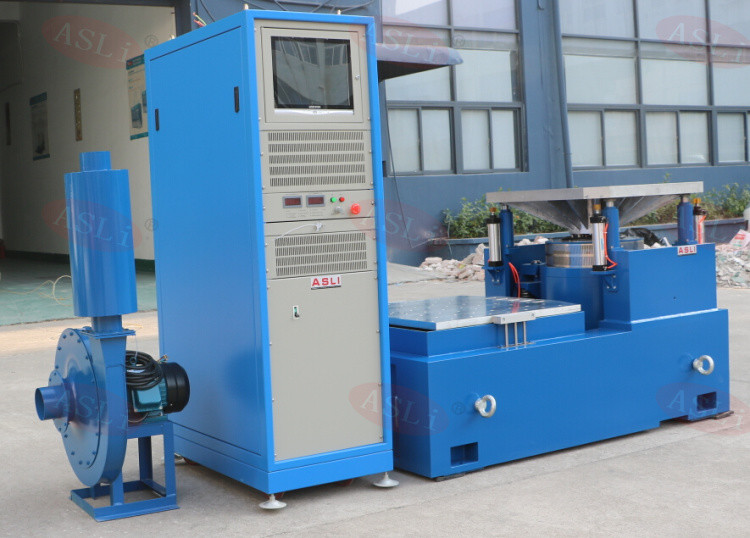

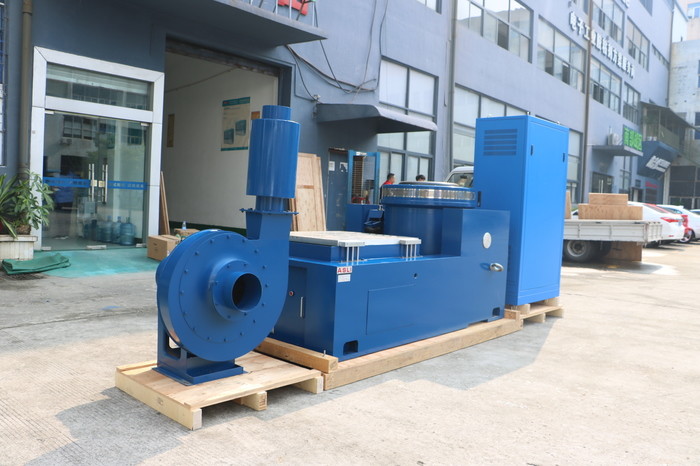

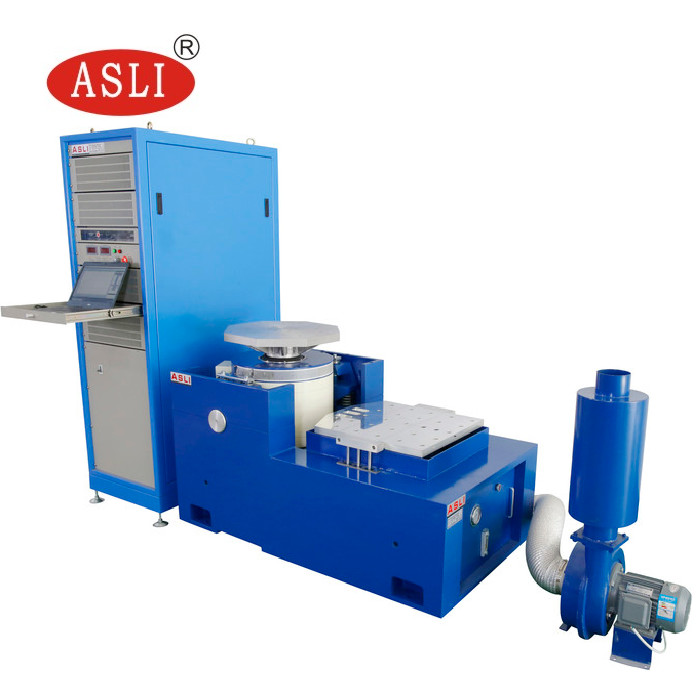

La máquina de prueba de vibración electromagnética de alta frecuencia consta de los siguientes componentes:
- Banco de prueba de vibración
- Amplificador de potencia
- Ventilador de refrigeración

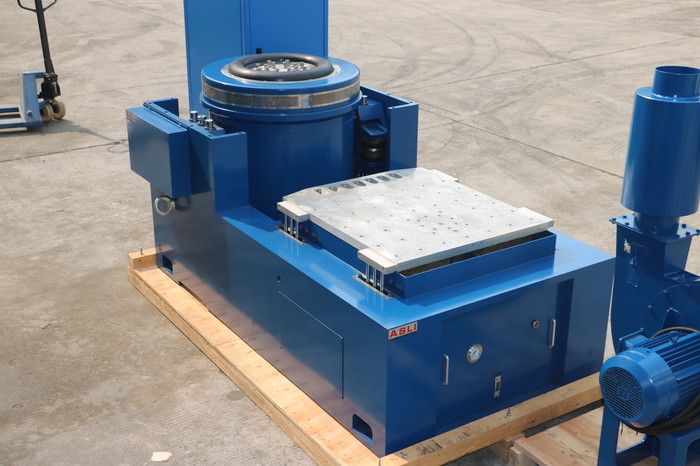

- Mesa deslizante
- Expansor vertical
- Dentro del banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento del banco de la máquina completa.
- El banco horizontal y el banco de vibración son de tipo integral, con estructura perfecta y conveniencia para instalar y ajustar.
- Pista de presión estática, en V, con capacidad de resistencia a la pendiente y a la carga sesgada.
- Bomba de aceite incorporada, buena estructura y fácil operación.
El banco extendido vertical VT y las abrazaderas especificadas se calculan con precisión y se diseñan meticulosamente para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con las especificaciones perfectas.
Si necesita más información sobre el Sistema de Prueba de Vibración de Alta Frecuencia de 2000Hz para Pruebas de Vibración Sinusoidal, no dude en contactarnos.
