Estancia de ensayo de vibración de alta frecuencia ES-30.pdf

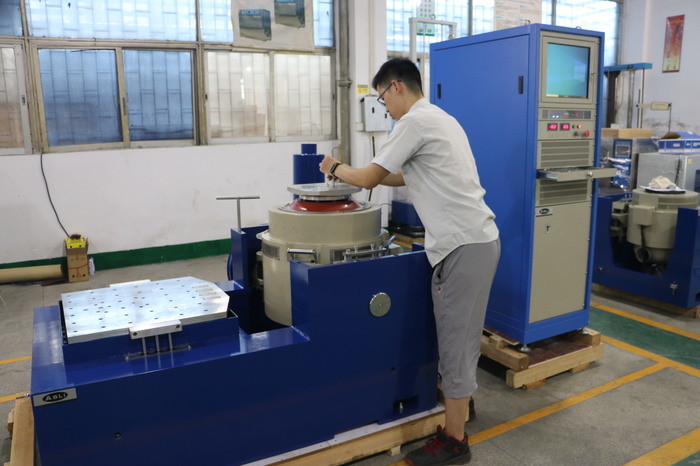

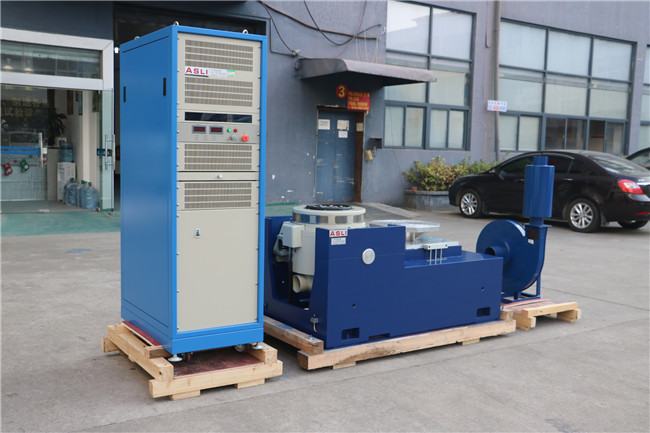

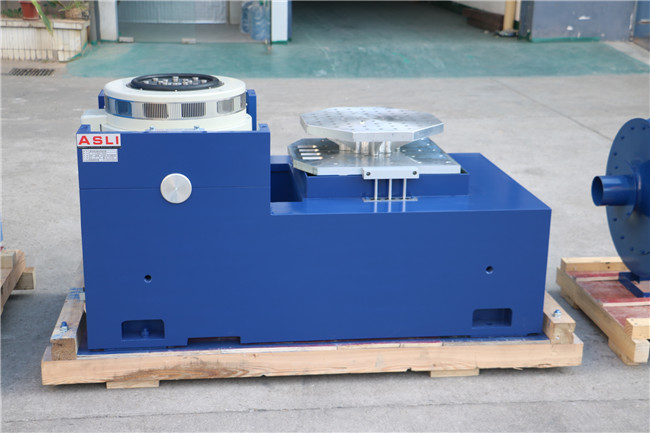

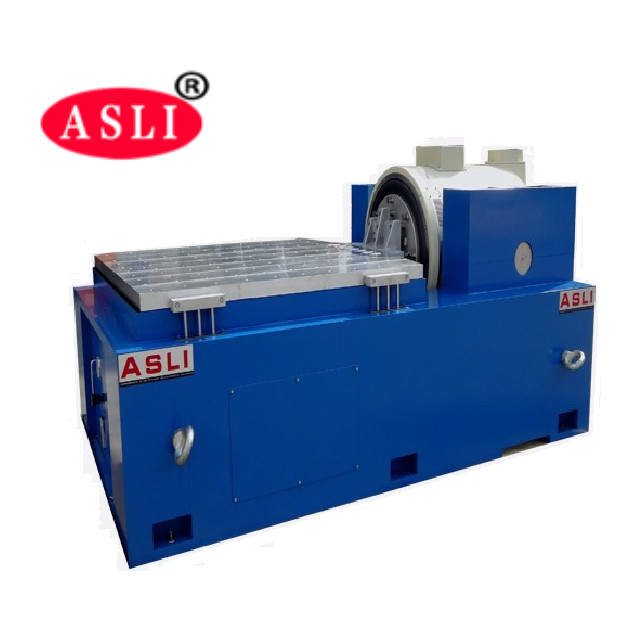

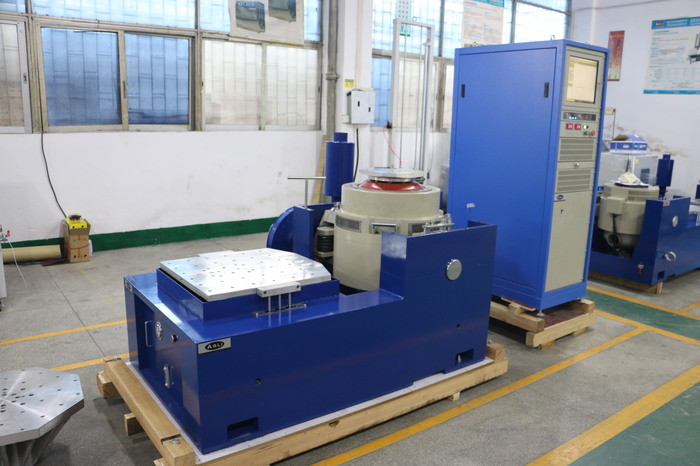

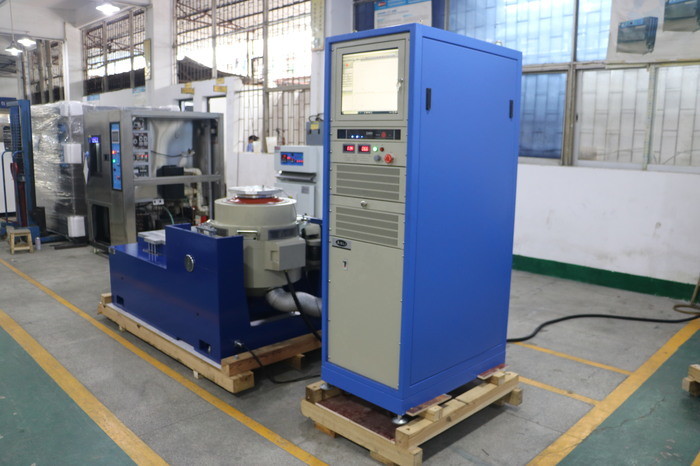

Equipo de ensayo de laboratorio de simulación de vibraciones de transporte DO-160
Principio de funcionamiento del agitador de vibración
El principio de funcionamiento del probador de vibración es similar al de un altavoz en el que elEl conductor se mueve por la acción de la fuerza electromagnética en el campo magnético.La parte móvil se genera por el equilibrio entre la corriente de accionamiento y el flujo magnético.Controlando la corriente de conducción, se puede controlar el generador de vibraciones.
El nivel máximo de aceleración del excitador de vibración electromagnética está determinado por el máximoEn la baja frecuencia, el desplazamiento de la pieza móvil se restringe de tal manera que elLa frecuencia de resonancia del elemento en movimiento se establece más altoque el límite superior del rango de frecuencias.
El rendimiento del generador de vibración puede reflejarse en el gráfico que muestra el máximoLa velocidad de aceleración de las partículas se reduce a la velocidad de aceleración de las partículas de aceleración.puede expresarse por una línea recta con pendiente de 6 dB/octava.
| Agitación | |
| Fuerza senoidal (pico) | 30 kN |
| Fuerza de choque (pico) | 60 kN |
| Rango de frecuencia | 5~2800HZ |
| El desplazamiento (continuo) | 100 mm |
| Velocidad máxima | 1.8 m/s |
| Aceleración máxima | 100 g |
| Diámetro del blindaje | Cubiertas |
| Frecuencia de resonancia de primer orden | 2,400 Hz |
| Momento excéntrico permitido | > 500 Nxm |
| Peso del blindaje | 40 kilos |
| Dimensión del tornillo HE/ST | M10 (en métricas) |
| Frecuencia de aislamiento de las vibraciones axiales | 3 Hz |
| Carga útil máxima | 500 kg de peso |
| Fugas de flujo magnético | ≤ 1 mT |
| Las dimensiones (L × W × H, desempaquetadas) | 1,330x860x1,250 mm |
| Peso (desenvasado) | 2,500 kg |
| Instalación | El uso de una alfombra de caucho (requeridos tornillos de anclaje) |
Agitador de vibración de alta frecuencia Características:
1Sistema de suspensión robusto y guía de movimiento lineal, gran capacidad de carga, buenas funciones de guía, alta estabilidad.
2. Bolsa de aire de centro de carga con alta rigidez estática y baja rigidez dinámica, gran capacidad de carga, rendimiento perfecto en la variación de amplitud.
3- Alta eficiencia de conmutación de potencia de clase D, corriente pico de 3 sigma, bajo consumo de energía y mínima distorsión armónica.
4Autodiagnóstico rápido con bloqueo de seguridad, alta fiabilidad de seguridad.
5. dispositivo de aislamiento de choque de bolsas de aire para la plataforma de vibración sin necesidad de cimientos adicionales, reproducción perfecta de la onda vibratoria y reducción de la transmitancia de vibración.
6Plataformas de expansión horizontal y vertical para diferentes aplicaciones.
7Es una operación sencilla.
La fórmula general para calcular el vector de fuerza de los sistemas de vibración:
Fuerza (N) = Masa (kg) x Aceleración (m/s2 o g) x1.3 factores de seguridadF=MA*1.3
Masa = Armadura del agitador + dispositivo en ensayo + dispositivo de fijación (mesa vertical/mesa de deslizamiento con barra de conducción)
si necesita más detalles sobreEquipo de ensayo de laboratorio de simulación de vibraciones de transporte DO-160, no dude en enviar su consulta.
