¿Qué es la aceleración de prueba de vibración?
Usando la aceleración de prueba de vibración, un producto puede ser probado durante años de servicio en una fracción del tiempo.la aceleración de ensayo puede realizarse de una de varias maneras:.
Descargar el documento para su almacenamiento -- haga clic aquí ----→Estancia de ensayo de vibración de alta frecuencia ES-30.pdf
Tabla de ensayo de vibración electrodinámica de alta frecuencia de alto eje de aceleración XYZ de laboratorio
El sistema de prueba de vibración se utiliza principalmente para la prueba de ambiente de vibración y choque de productos, prueba de detección de estrés ambiental, prueba de fiabilidad.
Probador de vibración electromagnética completamente de acuerdo con el diseño estándar de prueba relacionada con la batería, simulación, bajo la determinada condición del ensayo de vibración de la batería,la batería o el paquete de baterías está fijado en la mesa de vibración, de acuerdo con la frecuencia prescrita, la aceleración y el modo de desplazamiento a lo largo de la muestra de la batería, la vibración de tres direcciones perpendiculares entre sí medidas de la batería no debe tener fugas,No pierdas el corazón.No se rompió, no hubo fuego ni explosión.
La prueba de vibración del ámbito de aplicación es extremadamente amplia, desde la placa de circuito, la batería, el avión, el barco, el cohete, el misil, los automóviles y los electrodomésticos y otros productos industriales.
| Agitación | |
| Fuerza senoidal (pico) | 30 kN |
| Fuerza de choque (pico) | 60 kN |
| Rango de frecuencia | 3~2800HZ |
| El desplazamiento (continuo) | 100 mm |
| Velocidad máxima | 1.8 m/s |
| Aceleración máxima | 100 g |
| Diámetro del blindaje | Cubiertas |
| Frecuencia de resonancia de primer orden | 2,400 Hz |
| Momento excéntrico permitido | > 500 Nxm |
| Peso del blindaje | 40 kilos |
| Dimensión del tornillo HE/ST | M10 (en métricas) |
| Frecuencia de aislamiento de las vibraciones axiales | 3 Hz |
| Carga útil máxima | 500 kg de peso |
| Fugas de flujo magnético | ≤ 1 mT |
| Dimensiones (L×W×H, sin empacar) | 1,330x860x1,250 mm |
| Peso (desenvasado) | 2,500 kg |
| Instalación |
El uso de una alfombra de caucho (requeridos tornillos de anclaje) |
El sistema de prueba de vibración se utiliza principalmente para la prueba de ambiente de vibración y choque de productos, prueba de detección de estrés ambiental, prueba de fiabilidad.
Probador de vibración electromagnética completamente de acuerdo con el diseño estándar de prueba relacionada con la batería, simulación, bajo la determinada condición del ensayo de vibración de la batería,la batería o el paquete de baterías está fijado en la mesa de vibración, de acuerdo con la frecuencia prescrita, la aceleración y el modo de desplazamiento a lo largo de la muestra de la batería, la vibración de tres direcciones perpendiculares entre sí medidas de la batería no debe tener fugas,No pierdas el corazón.No se rompió, no hubo fuego ni explosión.
La prueba de vibración del ámbito de aplicación es extremadamente amplia, desde la placa de circuito, la batería, el avión, el barco, el cohete, el misil, los automóviles y los electrodomésticos y otros productos industriales.
Norma de ensayo:
Se aplicarán las disposiciones siguientes:
UL 1642:2012 < Norma para las baterías de litio >
UL 2054: 2012 < Baterías para uso doméstico y comercial>
El Consejo de Seguridad de la ONU
IEC 62133-2:2017 < Requisitos de seguridad para células secundarias portátiles selladas y para baterías fabricadas a partir de ellas, para su uso en aplicaciones portátiles - Parte 2: Sistemas de litio >
Se aplicará la norma IEC 62281: 2004
Se aplicará la norma IEC 60086:2007.
Las características:
Trabajo ultra mudo; La base de la máquina utiliza el material de alta calidad, se instala convenientemente, la operación es suave, no necesita instalar el,el control de digitalización del circuito de control y la frecuencia de visualización, el PID ajusta la función, hace que el trabajo del equipo sea más estable, confiable, barrido de la frecuencia y la forma de funcionamiento de frecuencia fija,Se adapta a la solicitud de prueba de profesión diferente para resolver la interferencia del campo electromagnético fuerte al circuito de control, y para aumentar el tiempo de trabajo establecido, de modo que el producto de ensayo alcance el tiempo de ensayo exacto.

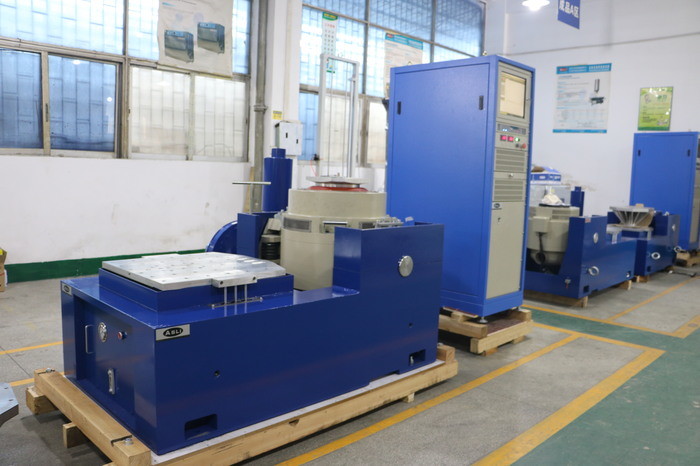

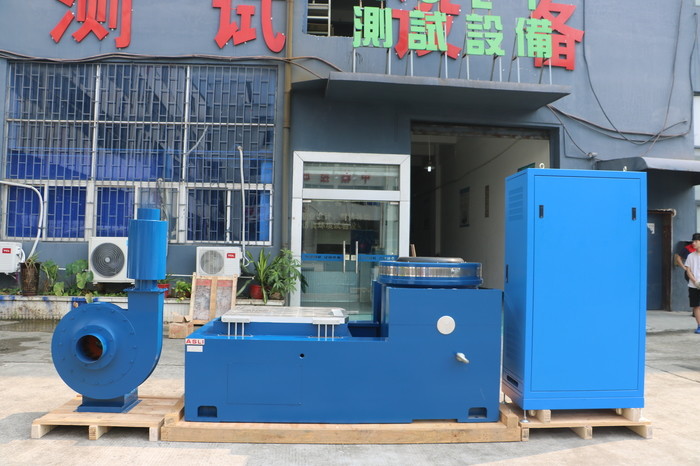

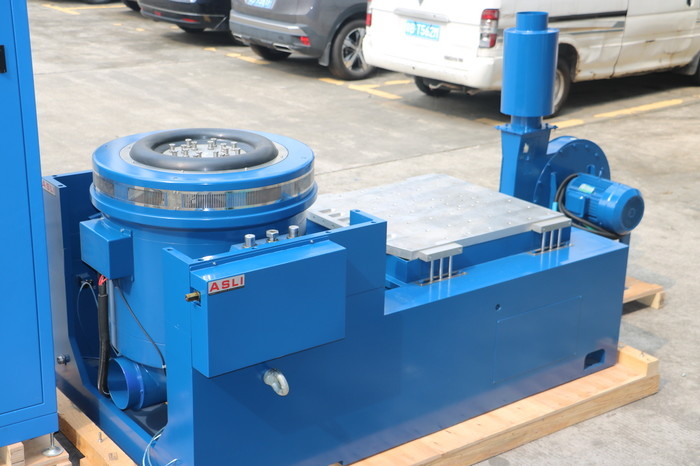

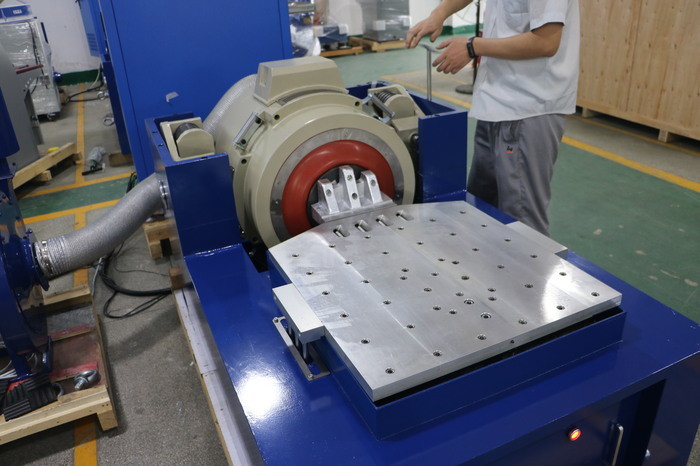

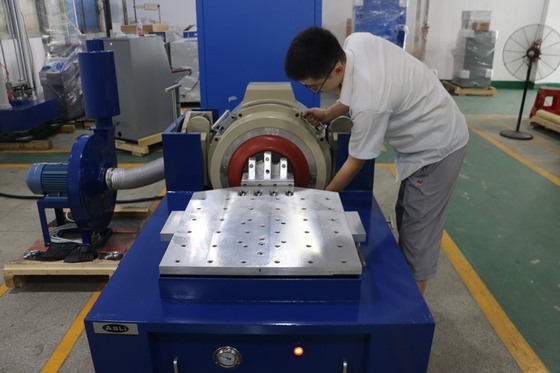

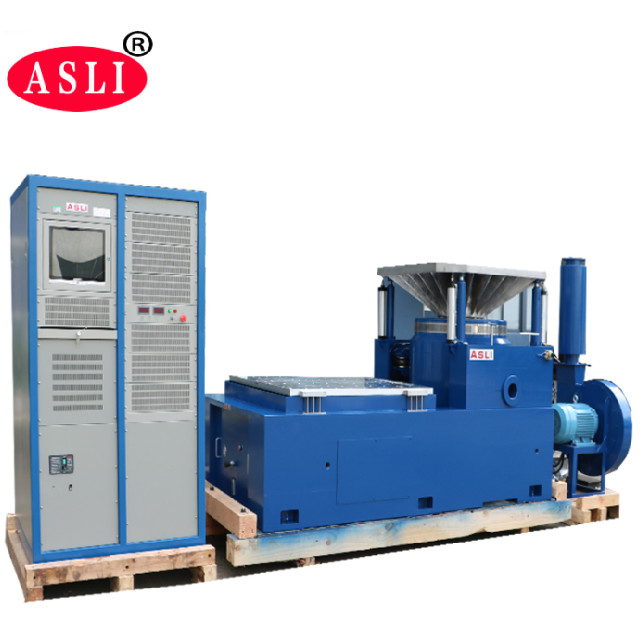

Imágenes para referencia:
Cualquier duda o necesidad sobreLaboratorio de alta aceleración eje XYZ Electrodinámico de alta frecuencia de vibración de la mesa de prueba, por favor no dude en enviar su consulta.
