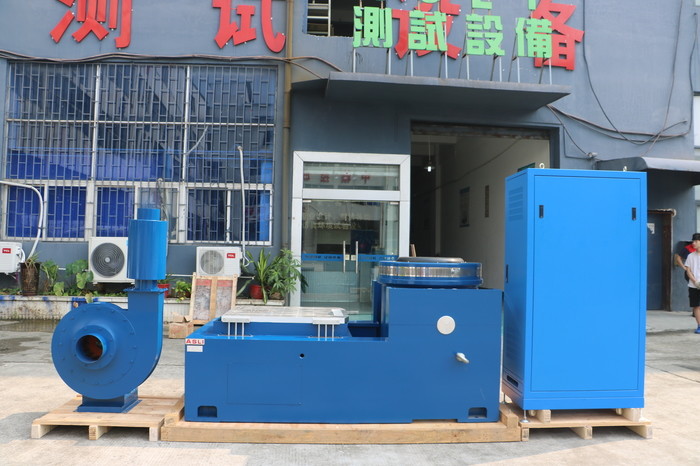

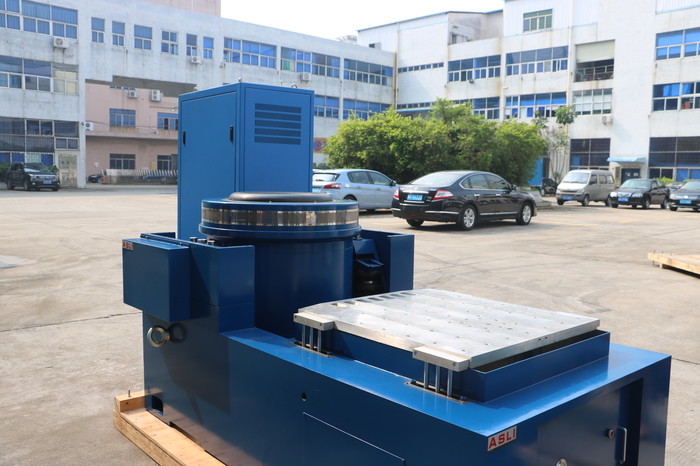

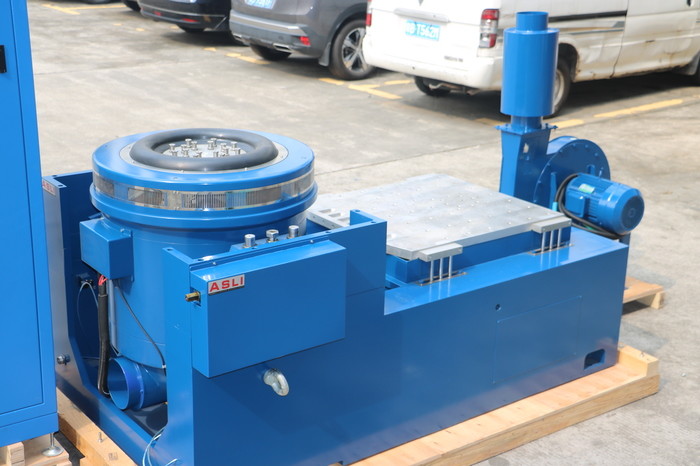

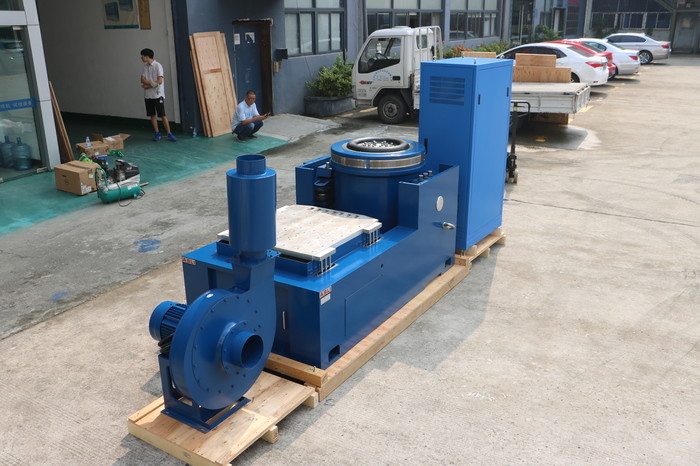

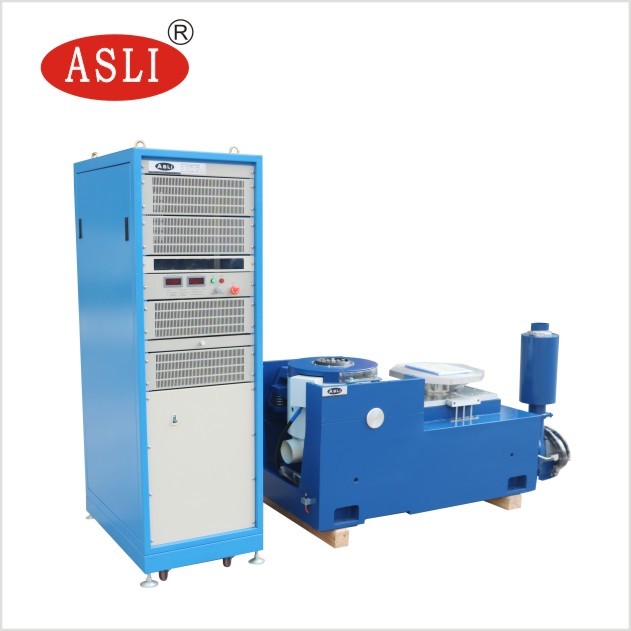

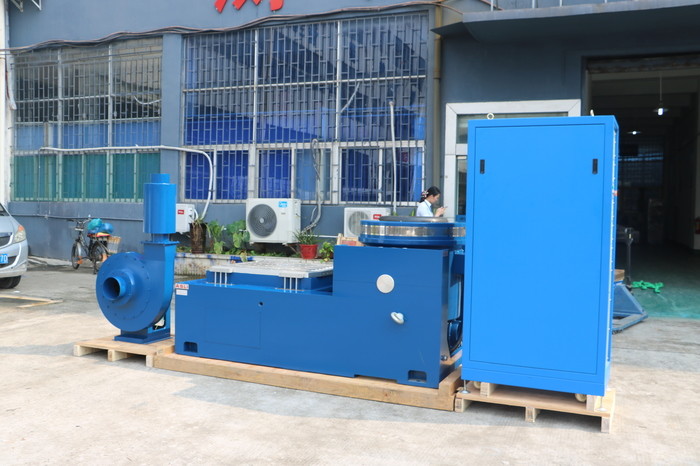

Máquina de prueba estándar de vibración de la batería de la prueba Un38.3 para la prueba de vibración sinusoidal

Descargar PDF del vibrador ES-3A (Hoja de especificaciones)

Somos un fabricante de productos de agitadores de vibración electrodinámicos de alta frecuencia. Nuestros sistemas adoptan tecnologías avanzadas que incluyen una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aerotransportado, rodamientos de pivote y guía lineal, y aislamiento de pivote. Estas tecnologías permiten completar pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, así como pruebas de pulso clásicas (semisenoidal, trapezoidal, onda diente de sierra) y pruebas de espectro de respuesta a impactos.

Estos productos se utilizan ampliamente en defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, electrodomésticos y otros campos.

1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de varilla basculante con orientación de rigidez del cuerpo compuesto recta y orientada a la importación, que proporcionan una fuerte capacidad de carga excéntrica.
4. Base de aislamiento de pivote dedicada al aislamiento de vibraciones, con instalación móvil conveniente.
5. El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
6. El nuevo diseño del conducto mejora el efecto de enfriamiento.
7. La rigidez estática y la rigidez dinámica del rodamiento están optimizadas, lo que aumenta la capacidad de la mesa vibratoria y mejora el rendimiento a bajas frecuencias.

1. Fuerza nominal: Fuerza sinusoidal 3000N; Fuerza aleatoria 3000N; Fuerza de choque 6000N
2. Rango de frecuencia: 3Hz a 3500Hz; Frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque
3. Modo de barrido de frecuencia: Lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
4. Tiempos de barrido de frecuencia: 1 a 32767
5. Tiempo de barrido de frecuencia: Frecuencia fija / individual 1-3600 minutos; se pueden mostrar curvas de barrido de frecuencia
6. Aceleración máx.: 1000 m/s² (sin carga)
7. Velocidad máx.: 1,6 m/s
8. Desplazamiento máx.: 25 mm p-p (sin carga), doble pico
9. Desplazamiento de impacto: 25 mm
10. Peso de la bobina móvil: 3,5 kg
11. Direcciones de vibración: Vertical
12. Onda de vibración: Senoidal, aleatoria, choque
13. Diámetro de la bobina móvil: Φ150 mm
14. Dimensión del sistema de vibración: An750 × Al599 × Pr680 mm
15. Peso del sistema de vibración: 490 kg

1. La estructura de doble circuito magnético garantiza una alta intensidad de campo magnético y reduce la fuga de flujo. Una estructura especial de desmagnetización puede reducir la fuga de flujo a menos de 1 mT.
2. El resorte en U, los rodillos y el rodamiento lineal proporcionan una fuerte resistencia a la carga de deflexión.
3. Los resortes neumáticos se utilizan para el aislamiento de vibraciones. El sistema de vibración funciona de manera estable incluso con cargas pesadas, sin necesidad de una base especial.
4. Se proporcionan dispositivos de protección contra sobrecalentamiento, sobrecarga, sobrecorriente, sobretensión y sobredesplazamiento del vibrador. Los dispositivos de protección de la red eléctrica cubren sobretensión, subtensión y falta de fase. La protección de la potencia de accionamiento incluye limitación de corriente, arranque suave, sobretemperatura, cortocircuito y protección contra fallos de módulo.
5. Puede completar pruebas ambientales sinusoidales, aleatorias y de impacto.
6. Este sistema tiene requisitos mínimos de fluctuación de voltaje: se acepta ≤±10%.
7. Este sistema tiene requisitos mínimos de resistencia de puesta a tierra: se acepta ≤4Ω.
8. Alta fiabilidad, especialmente adecuada para funcionamiento prolongado.

1. Dentro de un banco de carga pequeño, se logran una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento del banco de la máquina completa.
2. El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta y una instalación y ajuste convenientes.
3. Pista de presión estática, en V, con capacidad para resistencia a la pendiente y resistencia a la carga sesgada. Bomba de aceite incorporada, buena estructura y fácil operación.

El banco extendido vertical VT y las abrazaderas especificadas se calculan con precisión y se diseñan meticulosamente para garantizar que el cliente obtenga el mejor rendimiento, con una estructura perfecta, material de alta calidad y mano de obra excelente.

Si tiene alguna consulta sobre la máquina de prueba de vibración de baterías según el estándar de prueba UN38.3 para pruebas de vibración sinusoidal, no dude en contactarnos.
