Introducción de producto de la mesa vibratoria.
Aplicación del producto
La prueba de vibración consiste en motivar o golpear un componente o dispositivo para ver cómo reacciona en un entorno real. La prueba de vibración tiene una amplia gama de aplicaciones, desde placas de circuitos, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos y otros productos industriales.
La empresa Van Code puede proporcionarle todo el esquema de pruebas y golpes, y demostrarle la calidad del producto de acuerdo con los estándares nacionales e internacionales, como GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.
3. Fórmula de selección de máquina y diagrama de estructura del generador de vibraciones.
① Las condiciones de prueba proporcionadas por su empresa;
② Tipo de prueba: barrido sinusoidal; Aleatorio;
③ Rango de sonido de frecuencia: 2-4000Hz
④ Fórmula: A (g) = (2 π f)2Dcm/980≒A=0.002DmmF2D=A/0.002F2
F=M(kg)×A(g)
4. Diagrama de bloques del principio del sistema.
|

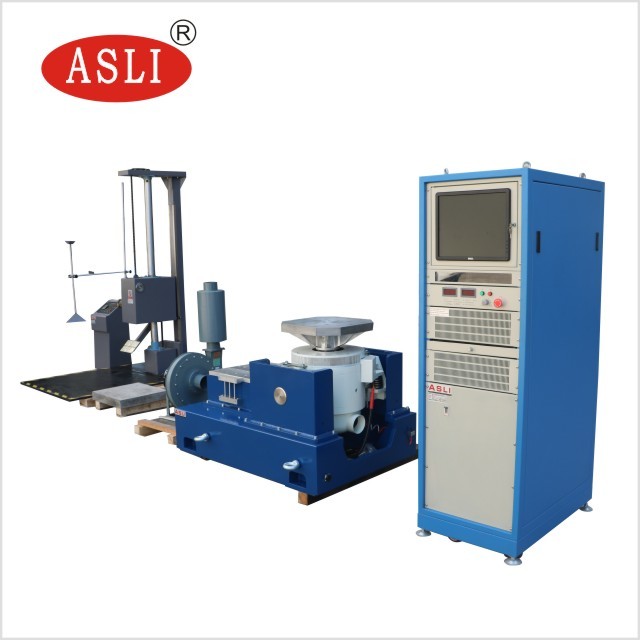

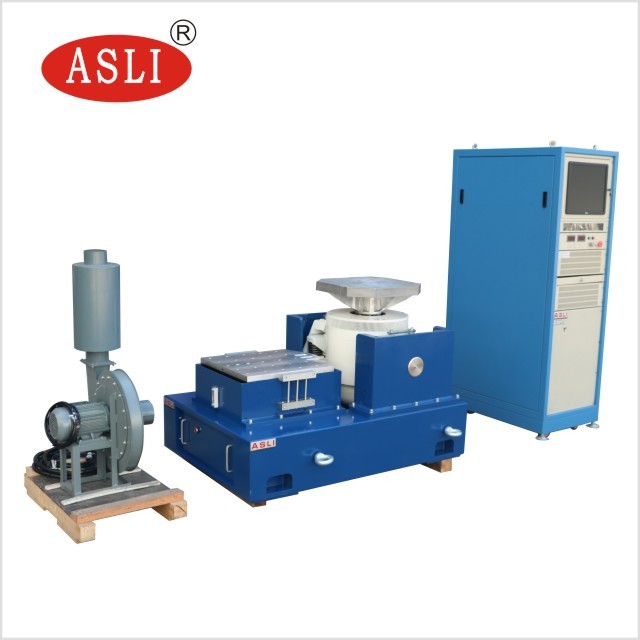

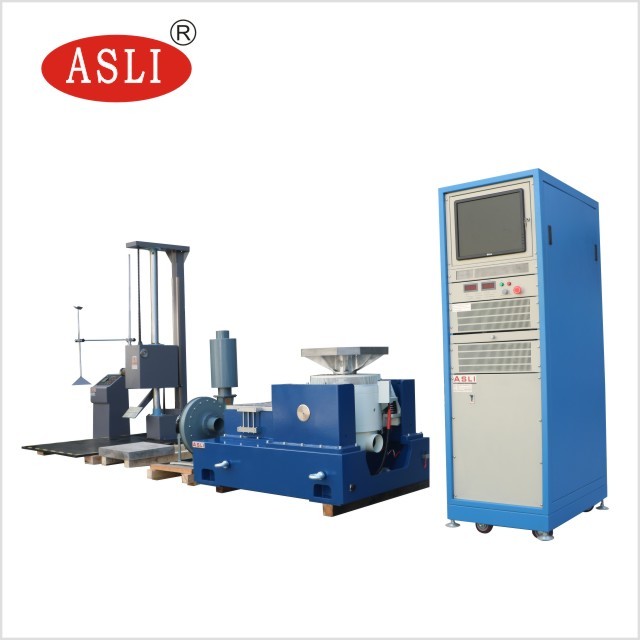

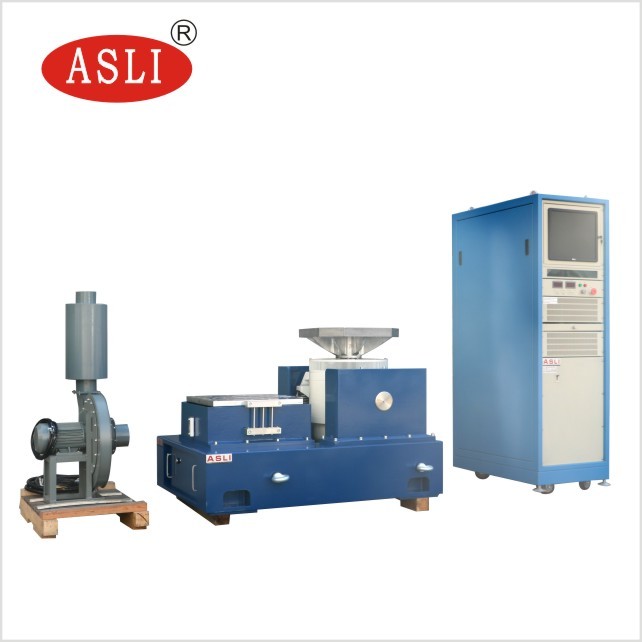

5.Descripción de la configuración del dispositivo
| proyecto | Descripción de la configuración | cantidad |
| 1. | Cuerpo de la mesa vibratoria | |
| generador de excitación electromagnética | 1 | |
| ventilador de refrigeración (incluido silenciador) | 1 | |
| VT0606 plataforma de extensión vertical 600 mm * 600 mm | 1 | |
| Mesa deslizante de película de aceite horizontal HT0606 600 mm * 600 mm | 1 | |
| 2. | Amplificador de potencia con interruptor digital | |
| amplificador de potencia | 1 | |
| Sistema de servoprotección | 1 | |
| fuente de alimentación de campo | 1 | |
| 3. | Controlador de vibración digital | |
| Anfitrión del controlador del vibrador digital | 1 | |
| Sensor de aceleración del sistema | 1 | |
| computadora de control | 1 | |
| Controlar el disco de instalación del software. | 1 | |
| 4. | Archivo adjunto aleatorio | |
| Extienda la línea de cable y el conducto de aire. | 1 | |
| Instrucciones de operación, informe de inspección, certificado de calificación, manual de mantenimiento, etc. | 1 | |
| Herramientas especiales adjuntas | 1 | |
| Barra de presión vibratoria/fijación de barra de presión | 1 | |
| airbag asísmico | 4 |
VI. Parámetros técnicos
| Parámetros del generador de excitación electromagnética ES-3 | |
| fuerza sinusoidal máxima | 300Kg.f pico |
| Fuerza aleatoria máxima | 300Kg.f r.ms |
| Fuerza máxima de choque | 600Kg.f pico |
| rango de frecuencia | 1~3500Hz |
| desplazamiento máximo | 24mm páginas |
| velocidad máxima | 1,6 m/s |
| aceleración máxima | 100G(980 m/s)2) |
| carga máxima | 100 kilos |
| La frecuencia de aislamiento de vibraciones. | 2,5Hz |
| El diámetro del círculo en movimiento. | Ф 150 mm |
| Calidad del círculo dinámico | 3 kilos |
| tornillo de mesa | 13×M8 |
| fuga magnética | <10 gauss |
| Tamaño de la mesa | 750 mm 560 mm 670 mm (mesa vertical) |
| Peso de la mesa | Alrededor de 560 kilos |
| El amplificador de potencia con interruptor digital ES-3 | |
| potencia de salida | 4KVA |
| voltaje de salida: | 110V |
| producción: | 30A |
| Tamaño de potencia | 720 mm × 545 mm × 1270 mm |
| peso | 230 kg |
| Sistema de servoprotección | |
| función: | Temperatura, presión del viento, sobredesplazamiento, sobretensión, sobrecorriente, subtensión de entrada, falla externa, fuente de alimentación de control, falla lógica, deficiencia de entrada, etc. |
| Controlador de vibración digital VCSusb-2 | |
| configuración de hardware: |
Entrada de 2 canales y 1 canal de salida. Seno, aleatorio Impacto típico, entrenamiento resonante y residencia (comprar) |
| computadora de control | Computadora de marca original, pantalla LCD (incluido teclado/ratón fotoeléctrico) |
| software | Operación en chino/inglés, puede realizar análisis en el dominio del tiempo y en el dominio de la frecuencia, fuente de señal, análisis de barrido sinusoidal, etc. Informe de prueba de WORD, visualización de señales y datos, almacenamiento, configuración de parámetros de prueba y funciones de análisis. |
| Sistema operativo | ventanas |
| Sensor de aceleración, LAB24112 |
Rango de frecuencia: 1- -12.000 Hz Sensibilidad: 50 mv/g Rango de temperatura: -24-250 ℃ |
| VT 0606 Plataforma extensible vertical | |
| calidad de los materiales | alufer |
| Tamaño de la mesa | 600mm×600mm |
| Posición fija del agujero | Manguito de tornillo de acero inoxidable M8, resistencia al desgaste a largo plazo |
| Frecuencia de uso del límite superior |
Sinusoide 1000 HZ estocástico 2000HZ |
| peso | 35KG |
| H T0606 Platina deslizante de película de aceite horizontal | |
| calidad de los materiales | alufer |
| Tamaño de la mesa | 600mm×600mm |
| Posición fija del agujero | Manguito de tornillo de acero inoxidable M8, resistencia al desgaste a largo plazo |
| Frecuencia de uso del límite superior |
Sinusoide 800 HZ estocástico 2000HZ |
| peso | 35 |
| Ventilador de refrigeración BL-300 (incluido el altavoz de eliminación) | |
| Potencia del ventilador: | 1,1 kilovatios |
| tasa de flujo | 1404m3/h |
| requisito eléctrico: | |
| fuente | Trifásico 380V/50Hz, 15 KVA |
| resistencia a tierra | ≤4Ω |
VII. Introducción al rendimiento del equipo:

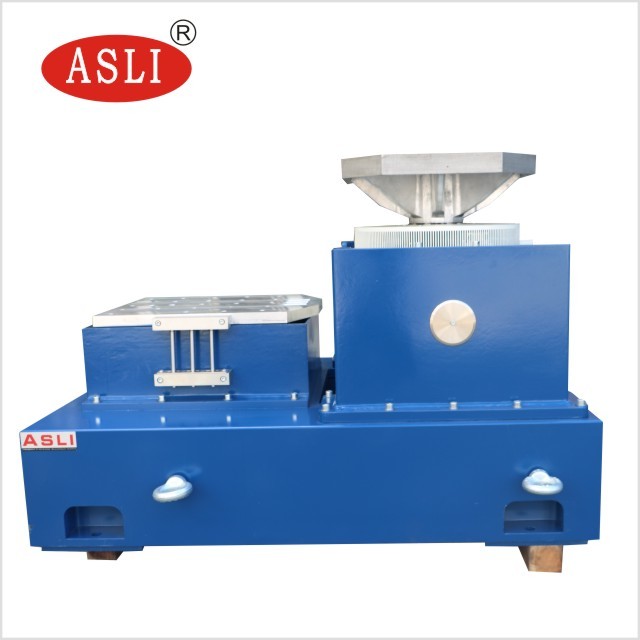

7.1, cuerpo de mesa vibratoria VG 300-38
7.1.1. bobina móvil
La mesa vibratoria está equipada con una bobina móvil fundida y mecanizada manualmente, un sistema de soporte de carga neumático fotoeléctrico y una guía axial de doble rodamiento. La guía de doble rodamiento es una función única que ayuda a reducir el cruce dinámico axial y la rotación durante las pruebas de vibración, con una durabilidad superior.
7.1.2. bobina de excitación
Estructura de ruta magnética dual, baja fuga magnética y campo magnético uniforme
7.1.3. Superficie de la plataforma
Utilizando tratamiento avanzado de fosforización y tecnología de pintura para automóviles, con efecto de prevención de oxidación y desgaste a largo plazo.
7.1.4. El sistema de Taiwán está frío:
El ventilador de bajo ruido se adopta para mejorar la estructura de entrada de aire de la plataforma, la bobina de excitación adopta un conducto de aire en forma de panal, el anillo magnético medio adopta un conducto de aire en derivación de doble capa, etc. El nuevo diseño del conducto de aire se adopta para mejorar el efecto de enfriamiento.
7.2. Amplificador de potencia con interruptor digital SA
Amplificador de potencia de interruptor digital serie SA con tecnología MOSFET o IGBT confiable,
a. Alta estabilidad y confiabilidad
b. Cumplimiento de los requisitos de la norma UE "CE"
do. Utiliza tecnología de modulación de ancho de pulso de frecuencia sinusoidal con amplificador de alta potencia.
d. Utilizando el principio de funcionamiento de la fuente de alimentación conmutada, la eficiencia de conversión es alta.
mi. Se utiliza tecnología electrónica automática de flujo compartido.
F. Buen desempeño en seguridad.
7.3. Sistema de servoprotección
Las funciones de protección son completas, incluidas sobretensión, subtensión, deficiencia de fase, falla lógica, paso del módulo de alimentación, sobretemperatura, sobrecorriente de salida, sobretensión de salida, fuente de alimentación del variador, sobredesplazamiento del cuerpo, temperatura del cuerpo, enlace externo, etc.
7.4. Plataforma de expansión vertical
La plataforma de expansión se utiliza generalmente como una plataforma de muestra de instalación más grande, que puede ser cuadrada o redonda o personalizada por el usuario. Para reducir las características dinámicas de las plataformas extendidas, todas las plataformas extendidas deben analizarse mediante modelado.
7.5. Sistema de coincidencia automática fotoeléctrica.
Ajuste automáticamente la posición de la bobina móvil para permanecer en equilibrio. El sistema de alineación automática asegura que la bobina móvil esté siempre centrada durante la carga y descarga.
7.6. Plataforma deslizante horizontal
El diseño de la mesa deslizante horizontal tiene un alto momento de vuelco y limitación lateral. Este concepto de diseño, combinado con el dispositivo de mesa deslizante horizontal estándar, tiene un límite de par dinámico alto, al tiempo que mantiene las características de amortiguación de la película de aceite guía. La plataforma horizontal se compone de patineta, conector, placa de granito natural, base deslizante horizontal y fuente de aceite independiente.
ocho. Introducción del controlador de vibración digital.
El controlador de vibración adopta un sistema de estructura distribuida avanzado y el procesador DSP realiza el control de circuito cerrado. La PC es independiente del anillo de control, lo que garantiza la alta eficiencia y el tiempo real del sistema de control, puede responder oportuna y rápidamente a cualquier cambio del sistema de prueba y garantiza la estabilidad y alta precisión del control. El hardware adopta un procesador DSP de punto flotante de 32 bits con una frecuencia principal de hasta 300 MHz, ADC/DAC con resolución de 24 bits, filtrado digital de punto flotante de alta precisión y tecnología de diseño de circuito de hardware de bajo ruido, el controlador controla aleatoriamente el rango dinámico es de más de 90 dB y la relación señal-ruido es de más de 100 dB.
7.1. Características del controlador de vibración:
A. Alto rendimiento y confiabilidad
El control de bucle cerrado lo realiza el procesador DSP. La PC es independiente del anillo de control, lo que garantiza el tiempo real y la alta eficiencia del sistema de control, una respuesta rápida y oportuna a cualquier cambio en el sistema de prueba y garantiza la confiabilidad y alta precisión del control. Todos los canales de entrada tienen un ADC de resolución de 24 bits, un diseño de hardware de bajo ruido y filtros anti-aliasing analógicos y digitales integrados, lo que garantiza de manera efectiva una alta precisión del análisis.
b. Operación sencilla
El software de aplicación basado en Windows es fácil de operar y tiene numerosas funciones auxiliares. El potente asistente automático del sistema y la función de generación automática de informes de prueba facilitan las tareas de prueba repetitivas y aburridas. Los parámetros de prueba son ricos y rigurosos, y la interfaz USB2.0 hace que la conexión a la computadora sea más cercana y armoniosa.
C, potentes funciones y flexibilidad
Controlador de vibraciones Una potente plataforma de control de vibraciones que puede completar múltiples tareas complejas. En la misma plataforma de hardware, las diferentes configuraciones de software de aplicación pueden completar una variedad de tareas de análisis para satisfacer sus diferentes necesidades de análisis de pruebas. El controlador adopta el diseño modular, que puede configurar el hardware y software correspondiente según las diferentes necesidades del usuario para satisfacer las diferentes necesidades de los usuarios.
