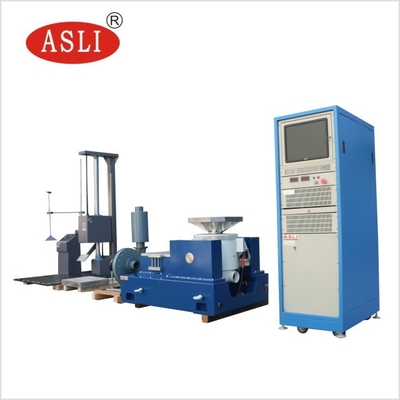

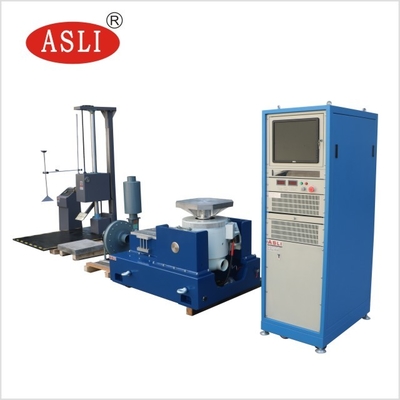

Coctelera electrodinámica de la vibración con la gama de frecuencia 2-4000Hz para el barrido del seno y las pruebas al azar
Uso del producto
La prueba de vibración está sobre la motivación o el golpe de un componente o de un dispositivo para considerar cómo reacciona en un ambiente real. La prueba de vibración tiene una amplia gama de usos, de placas de circuito, los aviones, las naves, los cohetes, los misiles, los automóviles y los aparatos electrodomésticos y otros productos industriales.
La compañía de Van Code puede proveer de usted el choque entero y el esquema de prueba, y prueba la calidad del producto para usted según estándares nacionales e internacionales, tales como GB, GJB, UL, JIS, estruendo, ISO, BS, milipulgada, IEC y ASTM.
3. Fórmula de la selección de la máquina y diagrama de la estructura del generador de la vibración
①Las condiciones de prueba proporcionadas por su compañía;
②Tipo de la prueba: Barrido del seno; Al azar;
③Gama de los sonidos de la frecuencia: 2-4000Hz
④Fórmula: (G) = (2 π f) 2Dcm/980≒A=0.002DmmF2D=A/0.002F2
×A de F=M (kilogramo) (g)
4. Bloque diagrama del principio de sistema
|
5. descripción de la configuración de dispositivo
| proyecto | Descripción de la configuración | cantidad |
| 1. | Cuerpo de la tabla de la vibración | |
| generador electromágnetico de la excitación | 1 | |
| ventilador (silenciador incluyendo) | 1 | |
| Plataforma vertical 600m m * 600m m de la extensión VT0606 | 1 | |
| Cuadro horizontal 600m m * 600m m de diapositiva de película de aceite HT0606 | 1 | |
| 2. | Amplificador de potencia del interruptor de Digitaces | |
| amplificador de potencia | 1 | |
| Sistema de protección servo | 1 | |
| fuente de alimentación del campo | 1 | |
| 3. | Regulador de la vibración de Digitaces | |
| Anfitrión del regulador del vibrador de Digitaces | 1 | |
| Sensor de la aceleración del sistema | 1 | |
| ordenador de control | 1 | |
| Controle el disco de la instalación de software | 1 | |
| 4. | Accesorio al azar | |
| Extienda la línea del cable y el tubo de aire | 1 | |
| Instrucciones de la operación, informe de inspección, certificado de la calificación, manual del mantenimiento, etc | 1 | |
| Herramientas especiales atadas | 1 | |
| Barra de la presión/accesorio vibrantes de la barra de la presión | 1 | |
| saco hinchable asísmico | 4 |
VI. parámetros técnicos
| Parámetros electromágneticos del generador de la excitación ES-3 | |
| fuerza máxima del seno | pico 300Kg.f |
| Fuerza al azar máxima | 300Kg.f r.ms |
| Fuerza máxima del choque del choque | pico 600Kg.f |
| gama de frecuencia | 1~3500 herzios |
| dislocación máxima | 24m m p-p |
| velocidad máxima | 1.6m/s |
| aceleración máxima | 100G (980 m/s2) |
| carga máxima | 100 kilogramos |
| La frecuencia del aislamiento de vibración | 2,5 herzios |
| El diámetro del círculo móvil | Ф 150 milímetros |
| Calidad dinámica del círculo | 3kg |
| Tornillo del Mesa | 13×M8 |
| salida magnética | <10gauss |
| Tamaño de la tabla | 750m m 560m m 670m m (tabla vertical) |
| Peso de la tabla | Cerca de 560 kilogramos |
| El amplificador de potencia del interruptor digital ES-3 | |
| de potencia de salida | 4KVA |
| voltaje de salida: | 110V |
| salida: | 30A |
| Tamaño del poder | 720mm×545mm×1270m m |
| peso | 230KG |
| Sistema de protección servo | |
| función: | Temperatura, presión de viento, sobre la dislocación, sobre voltaje, sobre undervoltage actual, de la entrada, falta externa, fuente de alimentación del control, falta de la lógica, deficiencia de la entrada, el etc |
| Regulador VCSusb-2 de la vibración de Digitaces | |
| configuración de hardware: |
entrada 2-channel, y 1 canal de salida Seno, al azar Impacto típico, entrenamiento resonante y residencia (compra) |
| ordenador de control | Ordenador original de la marca, exhibición del LCD (teclado incluyendo/ratón fotoeléctrico) |
| software | La operación china/inglesa, puede conducir el análisis del ámbito de tiempo y del ámbito de frecuencia, la fuente de la señal, el análisis del barrido del seno, la exhibición del informe de prueba de la PALABRA del etc., de la señal y de datos, almacenamiento, fijando parámetros de la prueba y funciones del análisis. |
| sistema operativo | Windows 10 |
| Sensor de la aceleración, LAB24112 |
Gama de frecuencia: herzios 1 - -12.000 Sensibilidad: 50 milivoltios/g Gama de temperaturas: -24-250℃ |
| Plataforma de la extensión de la vertical de V T 0606 | |
| calidad material | alufer |
| Tamaño del Mesa | 600 mm×600 milímetro |
| Posición fija del agujero | Manga de acero inoxidable del tornillo M8, resistencia de desgaste a largo plazo |
| Frecuencia del uso del límite superior |
1000 HERZIOS sinusoides 2000HZ estocástico |
| peso | 35KG |
| Etapa horizontal de la diapositiva de película de aceite de H T0606 | |
| calidad material | alufer |
| Tamaño del Mesa | 600 mm×600mm |
| Posición fija del agujero | Manga de acero inoxidable del tornillo M8, resistencia de desgaste a largo plazo |
| Frecuencia del uso del límite superior |
800 HERZIOS sinusoides 2000HZ estocástico |
| peso | 35 |

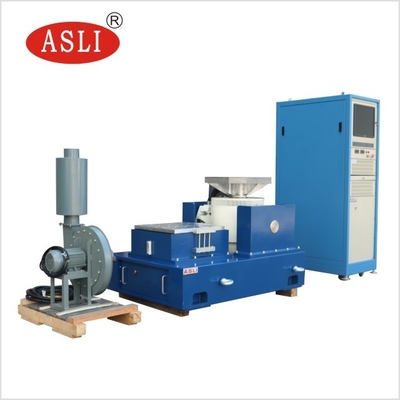

| Ventilador BL-300 (altavoz incluyendo de la eliminación) | |
| Poder de la fan: | 1,1 K W |
| régimen | 1404m3/h |
| requisito eléctrico: | |
| fuente | 380V/50Hz trifásicos, 15 KVA |
| resistencia de conexión a tierra | ≤4Ω |
Vii. introducción del funcionamiento del equipo:

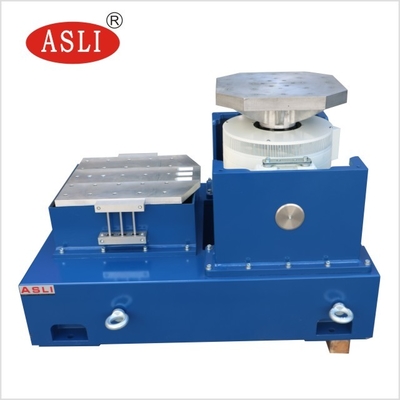

7,1, cuerpo VG 300-38 de la tabla de la vibración
7.1.1. Bobina móvil
La tabla de la vibración se equipa del molde y de la bobina de mudanza manualmente trabajada a máquina, del sistema de apoyo neumático fotoeléctrico de la carga y de la dirección axial que lleva dual. La dirección que lleva dual es una función única que ayuda a reducir la travesía y la rotación dinámicas axiales durante la vibración que prueba, con durabilidad superior.
7.1.2. Bobina de la excitación
Estructura de trayectoria magnética dual, salida magnética baja y campo magnético uniforme
7.1.3. Superficie de la plataforma
Usando el tratamiento del phosphorization y la tecnología avanzados de la pintura del automóvil, con desgaste a largo plazo y efecto de la prevención del moho.
7.1.4. El sistema de Taiwán es frío:
La fan de poco ruido se adopta para mejorar la estructura de la entrada de aire de la plataforma, la bobina de la excitación adopta el tubo de aire del panal, el anillo magnético medio adopta el tubo de aire de la desviación de la capa doble, el etc. El nuevo diseño del tubo de aire se adopta para aumentar el efecto de enfriamiento.
7.2. Amplificador de potencia del interruptor digital del SA
Amplificador de potencia del interruptor digital de la serie del SA con tecnología confiable del MOSFET o de IGBT,
a. Altas estabilidad y confiabilidad
b. Cumplimiento de los requisitos estándar del “CE” de la UE
c. Usando tecnología sinusoidal de la modulación de anchura de pulso de la frecuencia con el amplificador de poder más elevado.
d. Usando el principio de trabajo de fuente de alimentación que cambia, la eficacia de conversión es alta.
e. Se utiliza la tecnología de flujo-distribución automática electrónica
f. Buen funcionamiento de la seguridad.
7.3. Sistema de protección servo
Las funciones de la protección son completas, incluyendo sobre voltaje, debajo de voltaje, de deficiencia de la fase, de fracaso de la lógica, del módulo de poder a través, sobre temperatura, salida sobre actual, salida sobre voltaje, fuente de alimentación de la impulsión, cuerpo sobre la dislocación, temperatura del cuerpo, acoplamiento externo, el etc
7.4. Plataforma vertical de la extensión
La plataforma de la extensión se utiliza generalmente como plataforma del espécimen de una instalación más grande, que puede ser aduana cuadrada o de la ronda o del usuario. Para reducir las características dinámicas de las plataformas extendidas, todas las plataformas extendidas deben ser analizadas modelando
7.5. Sistema a juego automático fotoeléctrico
Ajuste automáticamente la posición móvil de la bobina para permanecer en el equilibrio. El sistema automático de la alineación se asegura de que la bobina móvil esté centrada siempre durante la carga y la descarga.
7.6. Plataforma de desplazamiento horizontal
El diseño horizontal de la tabla de la diapositiva tiene un alto momento del vuelco y una limitación lateral. Este concepto de diseño, combinado con el dispositivo horizontal estándar de la tabla de la diapositiva, tiene un alto límite dinámico del esfuerzo de torsión, mientras que mantiene las características que humedecen de la película de aceite de la guía. La plataforma horizontal se compone del monopatín, del conector, de la placa natural del granito, de la base horizontal de la diapositiva y de la fuente independiente del aceite.
ocho. Introducción del regulador digital de la vibración
El regulador de la vibración adopta el sistema distribuido avanzado de la estructura, y el control a circuito cerrado es observado por el procesador de DSP. La PC es independiente del anillo del control, que asegura la eficacia en tiempo real y alta del sistema de control, puede oportuno y responder rápidamente a cualquier cambio del sistema de prueba, y asegura la estabilidad y la alta precisión del control. El hardware adopta el procesador de 32 bits de la coma flotante DSP con frecuencia principal hasta 300 megaciclos, el ADC/DAC con 24 resoluciones mordidas, la filtración digital de la coma flotante de alta precisión y la tecnología de diseño de poco ruido del circuito del hardware, el regulador controla aleatoriamente el rango dinámico está más que 90dB y el ratio señal/ruido es más que 100dB.
7.1. Características del regulador de la vibración:
A. alto rendimiento y confiabilidad
El control a circuito cerrado es observado por el procesador de DSP. La PC es independiente del anillo del control, asegurando la eficacia en tiempo real y alta de la respuesta del sistema de control, oportuna y rápida a cualquier cambio en el sistema de prueba, y asegurar la confiabilidad y la alta precisión del control. Todos los canales de entrada tienen las 24 resoluciones mordidas ADC, diseño de hardware de poco ruido, y filtros análogos y digitales incorporados de la antimelladura, asegurando con eficacia la alta exactitud del análisis.
b. Operación simple
El software de aplicación basado en Windows es fácil de actuar y tiene funciones auxiliares ricas. La función automática automática potente de la generación del informe del mago y de la prueba del sistema hacer las tareas repetidores y aburridas de la prueba más fáciles. Los parámetros de la prueba son ricos y rigurosos, y el interfaz USB2.0 la hace conectó con el ordenador más de cerca y armonioso.
C, características potentes y flexibilidad
Plataforma potente del control de la vibración del regulador A de la vibración que puede terminar tareas complejas múltiples. En la misma plataforma de hardware, la diversa configuración del software de aplicación, puede terminar una variedad de tareas del análisis, de cubrir sus diversas necesidades del análisis de la prueba. El regulador adopta el diseño modular, que puede configurar el hardware correspondiente y el software según diverso usuario necesita cubrir las diversas necesidades de usuarios.
