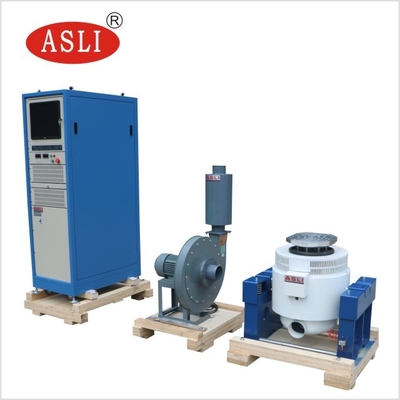

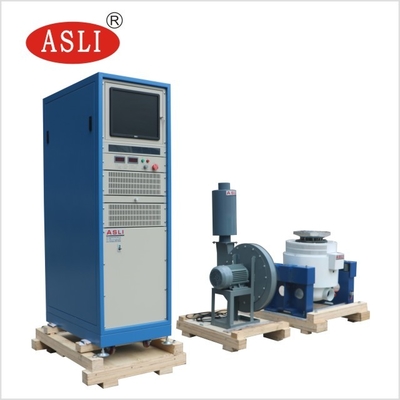

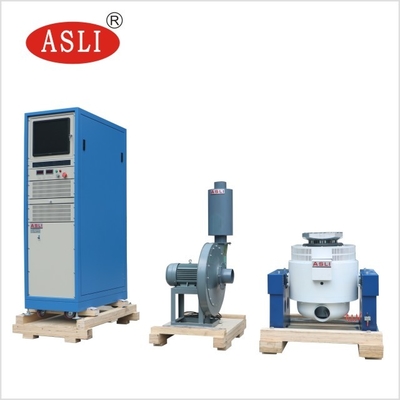

Mesa vibradora de bobina móvil de 6,5 kg para ensayos con carga máxima de 180 kg
Para el sistema de ensayo de vibraciones, prepare los datos a continuación y envíe su consulta; le ayudaremos a recomendarle el modelo adecuado
Descripción de la muestra
Masa de ensayo de la muestra
Dimensiones de la muestra
Perfil de ensayo si está disponible
Aceleración máxima del ensayo
Ensayo en direcciones X, Y, Z o solo en dirección Z
Especificación del modelo en pantalla
| Especificaciones del sistema | |||
| Modelo del sistema: | ES-6A | ||
| Rango de frecuencia: | 3~3500 | ||
| Fuerza nominal | Seno N | 6000 | |
| Aleatorio N | 12000 | ||
| Choque N | 12000 | ||
| Aceleración máx. | seno (m/s2) | 1000 | |
| Aleatorio (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Velocidad máx. | seno (m/s2) | 1.6 | |
| Choque (m/s2) | 1.6 | ||
| Desplazamiento máx. | Recorrido máximo mm (p-p) |
51 | |
| Bobina móvil | 6,5 kg | ||
| Dimensión de la bobina móvil | Diám. 230 mm | ||
| Carga máx.: | 180 kg | ||
Otras opciones disponibles de mesas vibradoras
| Modelo |
Fuerza nominal aleatoria (N) |
Fuerza nominal aleatoria (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p) mm |
Carga máx. (kg) | bobina móvil (kg) |
Dimensión de Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ejemplo de vibración para ensayo aleatorio
Características:
1. Estructura de bobina dinámica bien diseñada, con una mayor frecuencia de resonancia axial.
2. Circuito magnético doble, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos lineales para varilla oscilante y guía de rigidez de cuerpo compuesto importada, alta capacidad de carga excéntrica.
4. Base de aislamiento con muñón dedicada al uso de fuelles neumáticos, fácil instalación y movilidad.
5. Tecnología avanzada en todo el sistema para garantizar la alta fiabilidad de la bobina dinámica.
6. Nuevo diseño de conductos que mejora el efecto de refrigeración.
7. Rigidez estática y dinámica mediante cojines neumáticos de apoyo, aumentando la capacidad de carga de la mesa de vibración y mejorando el rendimiento a bajas frecuencias.
Parámetros técnicos de la mesa de vibración horizontal (ensayo en ejes X, Y)
Imágenes de referencia:
Más referencias:
Para más información sobre la Mesa vibradora de bobina móvil de 6,5 kg para ensayos con carga máxima de 180 kg , ¡bienvenido a ponerse en contacto con nosotros!
