2500hz vibración Shaker Machine, 1.8m/S Shaker Test Systems
Product Details
| fuerza sinusoidal: | 20000n | Rango de frecuencia: | 3hz a 2500hz |
|---|---|---|---|
| Velocidad: | 1.8m/s | Directamente: | x, y, z |
| Aceleración: | 100 g | el arrollar de mudanza: | 30 kg |
| Carga: | 300 kg | ||
| Resaltar |
sistemas de pruebas de la coctelera 2500hz,máquina de la coctelera de la vibración 2500hz,sistemas de pruebas de la coctelera 1.8m/s |
||
Product Description
ElTeste de vibración electrodinámica digital ES-20Es una máquina de ensayo de vibración de alta frecuencia diseñada para simular con precisión las condiciones de vibración y choque ambientales.Vibración sinusoidal de tres ejes X, Y y Zasí comoPruebas aleatorias de vibración de banda ancha, junto con las pruebas de pulso clásicas (onda de medio seno, trapezoidal, diente de sierra) y el análisis del espectro de respuesta al choque.
Fabricado por ASLi, un especialista en equipos de ensayo con28 años de experienciaen el equipo de ensayo ambiental de simulación y en las máquinas de ensayo de vibración mecánica y de choque, esta máquina ha obtenidoCertificación CEy es un producto estrella en nuestra línea.
Primero película de PP, luego espuma de 10 mm entre la máquina y la caja, y fuera hay una caja de madera contrachapada estándar de exportación.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Sección 1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y diseño racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una excelente capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de rodamiento, aumentando la capacidad de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
|---|---|---|---|
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| Se trata de: | 1200×1200×30 1200 × 1200 × 40 Se trata de un sistema de control de las emisiones de gases. | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco redondo) | 220 | 350 | Φ1200 |

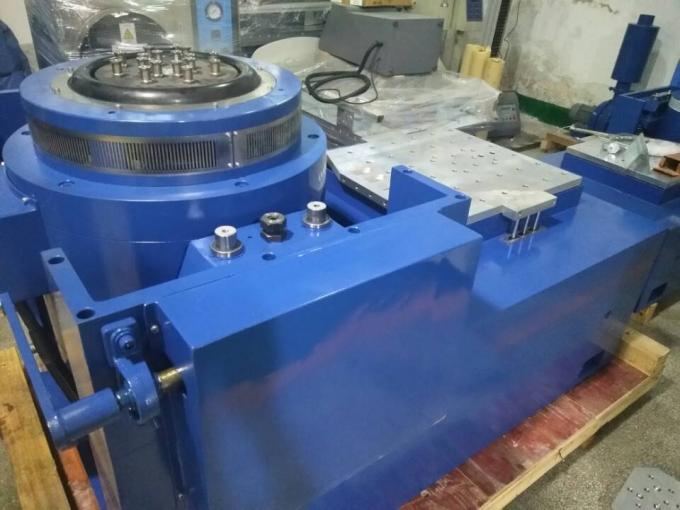

La serie ES-20 Digital Electrodynamics Vibration Tester adopta tecnologías modernas avanzadas, incluyendoestructura de circuito doble magnético,Círculos de acción del esqueleto auto-generados,apoyo aéreo,rodamientos de rodillos y guía lineal, yaislamiento de trunnionEstas tecnologías permiten la realización de pruebas de vibración sinusoidal de tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha, así como pruebas de pulso clásicas (semisino, trapezoidal,la onda de la diente de sierra) y el ensayo del espectro de respuesta al choque.
Estos productos se utilizan ampliamente enDefensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticosy otros campos.
Si tiene alguna pregunta sobre el probador de vibración vertical y horizontal, no dude en ponerse en contacto con nosotros.
Product Highlights
Agitador vibratorio ES-20 XYZ: fuerza sinusoidal de 20000 N, 3-2500 Hz, 1,8 m/s, 100 g, carga de 300 kg. Certificado CE, fabricante de 28 años. Mesas verticales/horizontales personalizadas, embalajes de madera contrachapada de exportación.
