Estándar electrodinámico del sistema de prueba de la vibración de la tabla del resbalón 6KN IEC62133
Product Details
| Tabla del resbalón: | 600*600mm | dirección de vibración: | Eje z |
|---|---|---|---|
| fuerza de vibración: | 6KN | estándar de prueba: | IEC62133 |
| Prueba de choque: | medio seno, trapezoidal, onda de dientes de sierra | bobina móvil: | 12kg |
| Resaltar |
Prueba de vibración de la mesa de deslizamiento de 6KN,Sistema de prueba de vibraciones electrodinámicas,Equipo de mesa de vibración IEC62133 |
||
Product Description

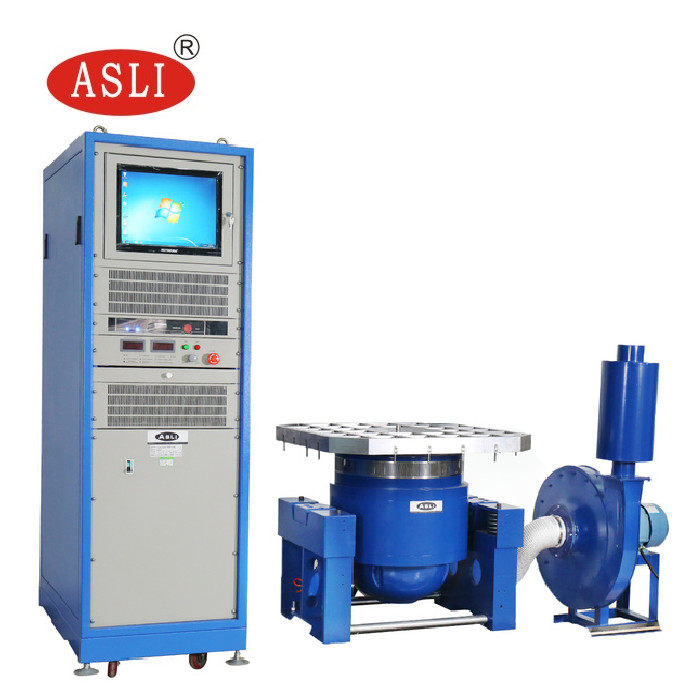

El sistema de prueba de vibración de mesa deslizante electrodinámica de 6KN es un probador de vibración electrodinámico de alta frecuencia diseñado para cumplir con las rigurosas demandas de IEC62133 y otros estándares de prueba internacionales. Fabricado para precisión y confiabilidad, este sistema integra una mesa deslizante para pruebas de vibración horizontal y se implementa ampliamente en las industrias de defensa, aeroespacial, comunicaciones, electrónica y electrodomésticos.
Para especificaciones detalladas, consulte el documento descargable: vibration test equipment ES-10.pdf
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |

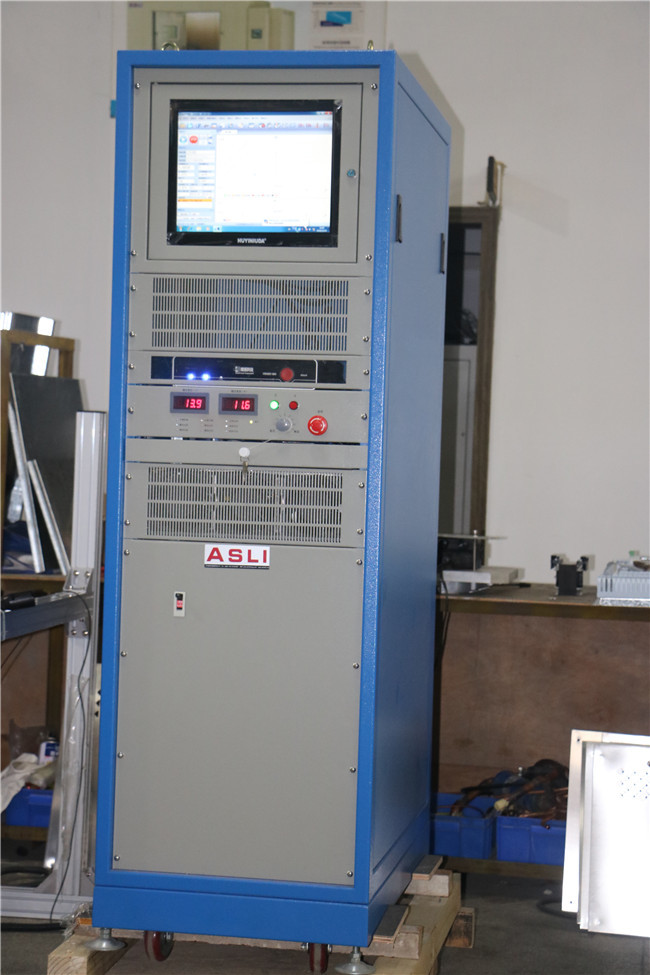

- Modo de configuración: Menú en chino e inglés, operación por computadora, sistemas especializados de monitoreo y control; los datos de todo el proceso se pueden procesar y emitir.
- Funciones de visualización: Visualización dinámica de curvas de prueba, datos multicanal y lecturas de datos en pantalla.
- Registrador de curvas: Registro en tiempo real de datos de prueba; los datos de prueba se capturan automáticamente y los resultados se pueden almacenar e imprimir.
| Modelo | Tamaño de la base (mm) | Rango de frecuencia (Hz) | Peso de las partes móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
El probador de vibración electrodinámico universal de alta frecuencia realiza pruebas de vibración sinusoidal en los tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha. También admite pruebas de pulso clásicas (onda semisinusoidal, trapezoidal, diente de sierra) y pruebas de espectro de respuesta a choques.
Estos sistemas se utilizan ampliamente en las industrias de defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
Si necesita más información sobre agitadores de vibración, no dude en contactarnos.
Product Highlights
El sistema de prueba de vibración de mesa deslizante electrodinámica 6KN cumple con IEC62133, UL1642, UN38.3, MIL-STD-810G/F. Cuenta con mesa de 600x600mm, eje Z, bobina de 12kg, pruebas de choque semisinusoidal, trapezoidal y diente de sierra. Durable, eficiente y personalizable para defensa, aeroespacial y electrónica.
