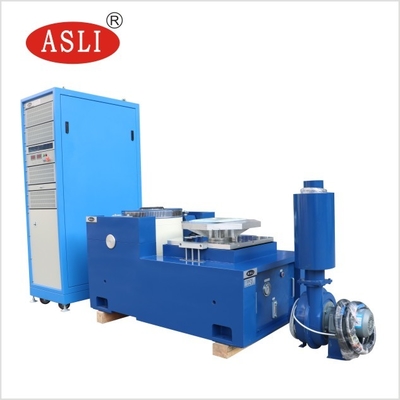

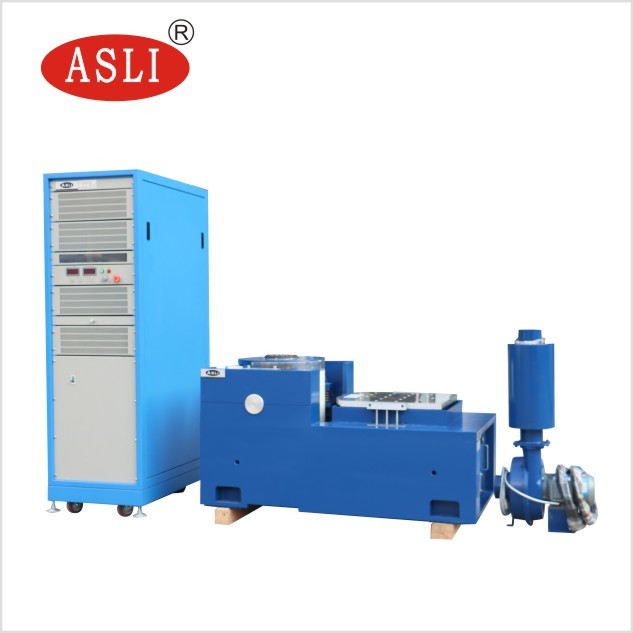

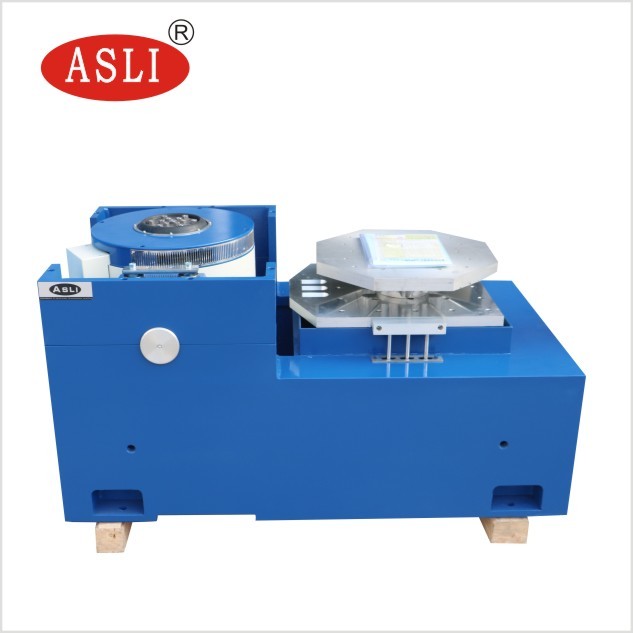

Sistema de prueba de vibración refrigerado por aire, mesa vibradora dinámica con accesorio para muestras personalizado
Para el sistema de prueba de vibración, prepare lo siguiente y envíe su consulta; le ayudaremos a recomendarle el modelo adecuado
Descripción de la muestra
Masa de prueba de la muestra
Dimensiones de la muestra
Perfil de prueba, si está disponible
Aceleración máxima de la prueba
Prueba en dirección X, Y, Z o solo en dirección Z
Especificación del modelo Sistema de prueba de vibración refrigerado por aire, mesa vibradora dinámica con accesorio para muestras personalizado
| Especificaciones del sistema | |||
| Modelo del sistema: | ES- 3 | ||
| Rango de frecuencia: | 3~3500 | ||
| Fuerza nominal | Senoidal N | 3000 | |
| Aleatoria N | 3000 | ||
| Choque N | 6000 | ||
| Acel. máxima | senoidal (m/s2) | 1000 | |
| Aleatoria (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel. máxima | senoidal (m/s2) | 1.6 | |
| Choque (m/s2) | 1.6 | ||
| Desplazamiento máx. | Recorrido máximo mm (p-p) |
25 | |
| Bobina móvil | 3.5 kg | ||
| Dimensión de la bobina móvil | Diám. 230 mm | ||
| Carga máx.: | 100 kg | ||
Otras selecciones de vibradores disponibles
| Modelo |
Senoidal nominal Fuerza (N) |
Aleatoria nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p) mm |
Carga máx. (kg) | Bobina móvil (kg) |
Dimensión de Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ejemplo de vibración para pruebas aleatorias
Características:
1. Esqueleto de bobina móvil bien diseñado, con una frecuencia de resonancia axial de etapa superior más alta.
2. Circuito magnético doble, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de balancín rectos y guía de rigidez de cuerpo compuesto, con capacidad de carga excéntrica.
4. Base de aislamiento con muñón dedicada, gran comodidad para la instalación móvil.
5. Tecnología avanzada en todo el sistema para garantizar una alta confiabilidad de la bobina móvil.
6. Nuevo diseño de conductos que mejora el efecto de refrigeración.
7. Rigidez estática y dinámica del cojinete con cámara de aire pequeña, lo que aumenta la capacidad de la mesa de vibración y mejora el rendimiento en bajas frecuencias.Parámetros técnicos de la mesa de vibración horizontal (prueba en los ejes X, Y)
Parámetros técnicos de la mesa de vibración vertical (prueba en el eje Z):
Imágenes de referencia:

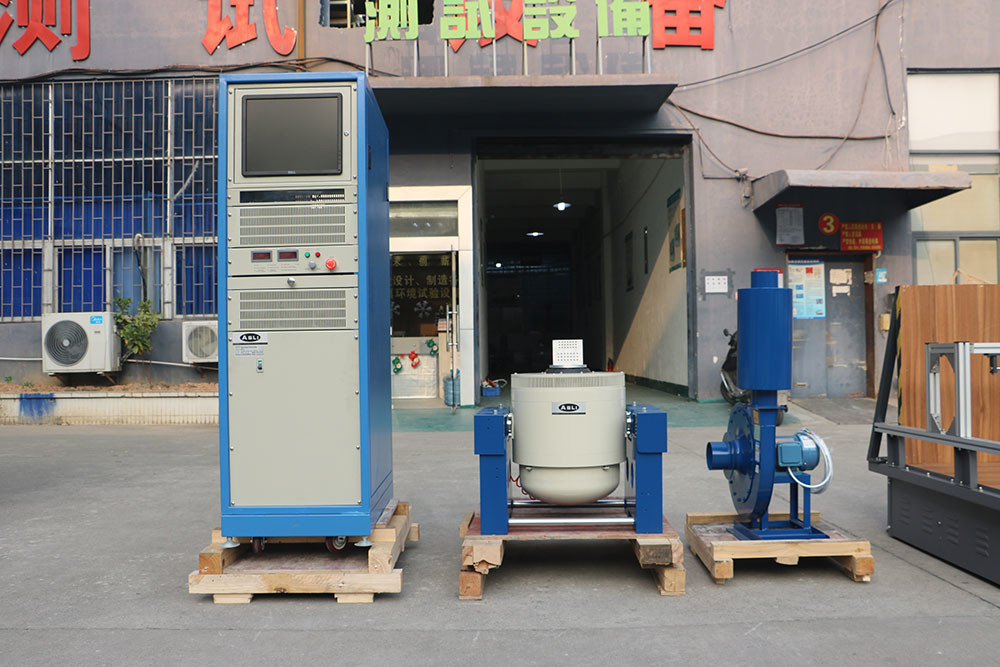

Imagen del embalaje:
Si tiene alguna pregunta sobre el sistema de prueba de vibración refrigerado por aire, mesa vibradora dinámica con accesorio para muestras personalizado, bienvenido a contactarnos
