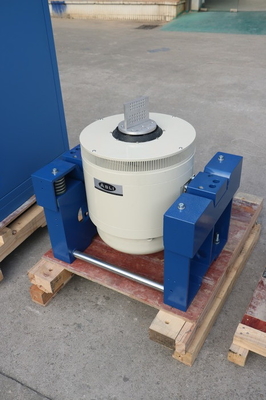

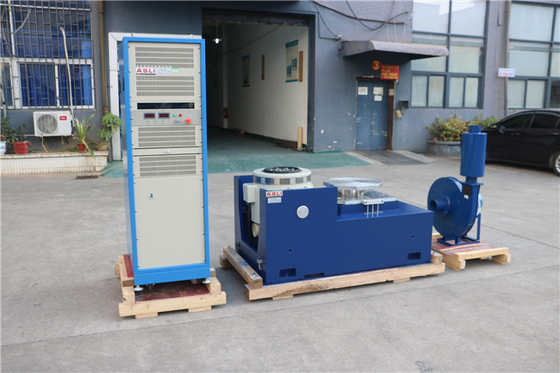

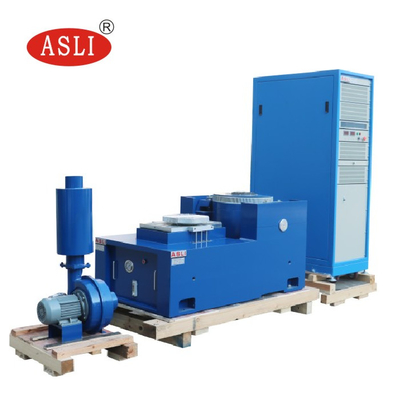

SGS 1000kg.F Sistema de agitación de vibración de alta frecuencia Tipo
Tabla de vibración senoidal y aleatoria/3 eje máquina de prueba de dirección de vibración simula una serie de vibraciones controladas ((ola oceánica, soplo de viento, terremoto, lluvia...), producidas por natural o artificial.Los productos de ensayo soportan el transporte y el ambiente de vibración durante toda la vidaSe aplica ampliamente a la defensa nacional, la aviación, el aeroespacial, las comunicaciones, la electrónica, la automoción, los electrodomésticos, etc.
Características
1Armadura ligera, alta rigidez, frecuencia de 4000 Hz.
2Control de la línea de conexión de la computadora, almacena inmediatamente los materiales.
3Muestra el mapa de control.
4Baja resistencia y diseño de alto rendimiento, alta eficiencia, bajo costo.
5Alta confiabilidad, baja falla.
| Máquina de ensayo de vibración de tipo electrodinámico | |||
| Modelo | El número ES-3 | El número ES-6 | El número ES-10 |
| Variación de la fuerza senoidal (N) | 2940 | 5880 | 9800 |
| Fuerza de radón (N) | 2940 | 5880 | 9800 |
| Fuerza de choque (bmx) | 5880 | 11760 | 19600 |
| Frecuencia ((Hz) | 5-3500 | 5-3000 | 5-3000 |
| Aceleración máxima ((m/s2)) | 980 | 980 | 1000 |
| Velocidad marcada (m/s) | 1.6 | 1.5 | 2.0 |
| El desplazamiento máximo ((MMp-p) | 25 | 25 | 25 |
| Carga máxima ((kg) | 120 | 200 | 120 |
| Potencia de consumo (KVA) | 7.5 | 17 | 22 |

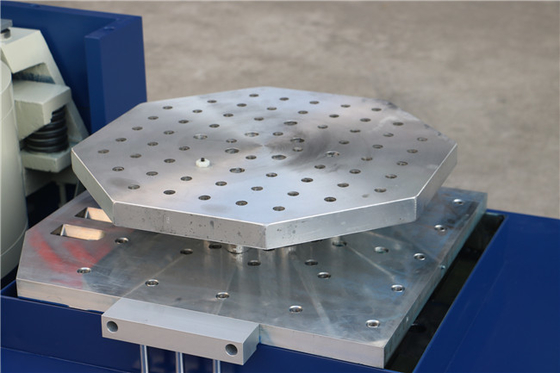

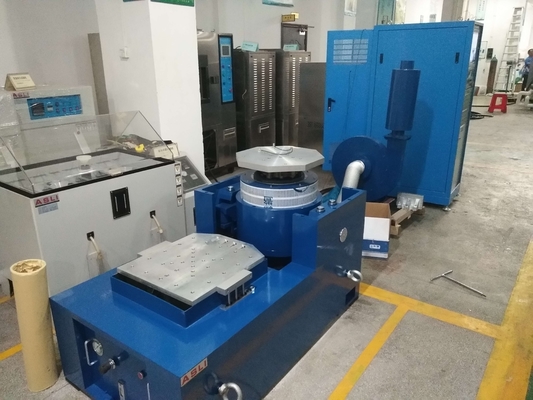

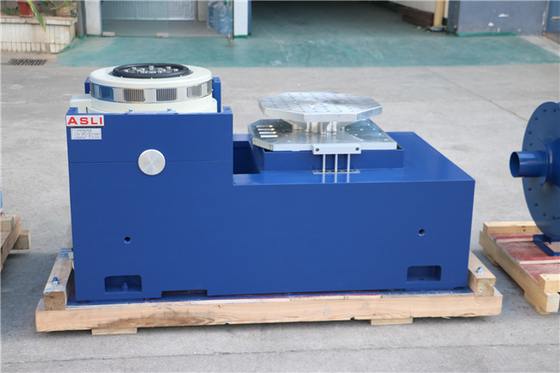

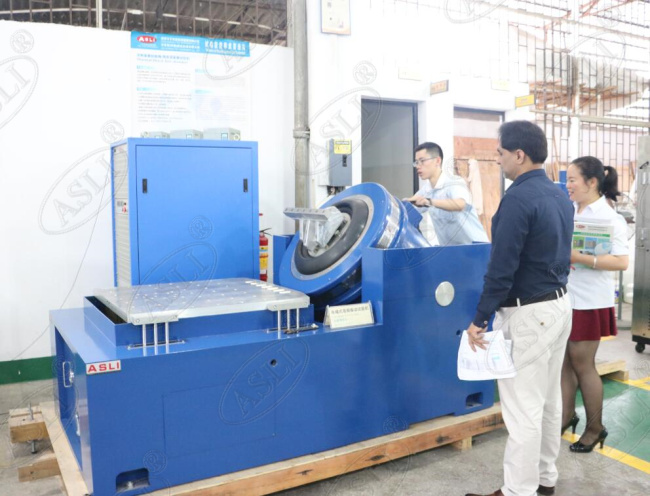

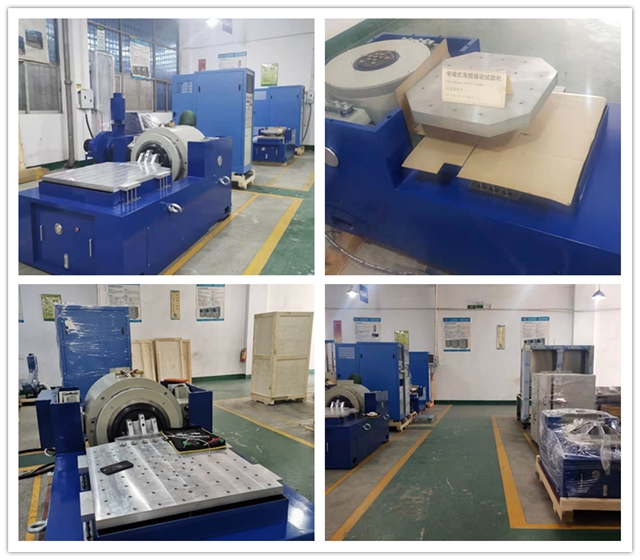

Características del soporte horizontal:
Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.
Parámetros técnicos del extensor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 a 1000 5-1500 5 y 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 mil 5-1400 5 y 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 a 1000 5-1500 5 y 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 a 1000 5-1200 5 y 2000 |
27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5 a 1000 5-1500 |
36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 a 1000 5-1500 5 y 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5 a 1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Si necesita más información sobre los sistemas de prueba de vibración de tipo electromagnético con aceleración de 100 g, no dude en enviar sus consultas.
