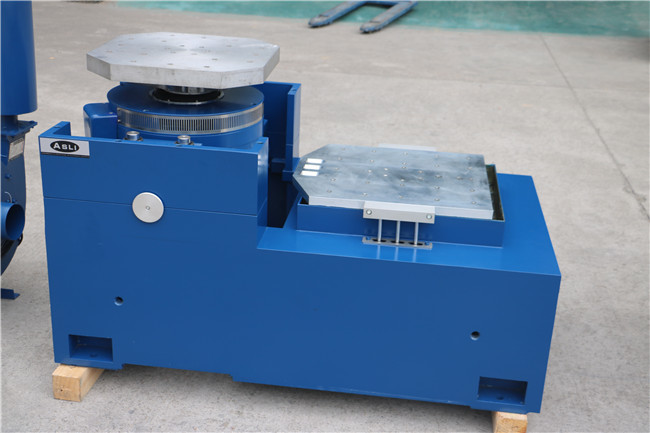

180kg tabla de la vibración de AXIS del cargamento 3, 600kg. Máquina del probador de la vibración de F
Product Details
| fuerza de vibración: | 6000n | Dirección de vibración: | 3 eje |
|---|---|---|---|
| Peso de la bobina móvil: | 6,5 kg | Desplazamiento: | 25mm |
| Max. Aceleración: | 100g | Solicitud: | Componente pequeño |
| Resaltar |
180kg tabla de la vibración del eje del cargamento 3,tabla de la vibración del eje 600kg.f 3,máquina del probador de la vibración 600kg.f |
||
Product Description

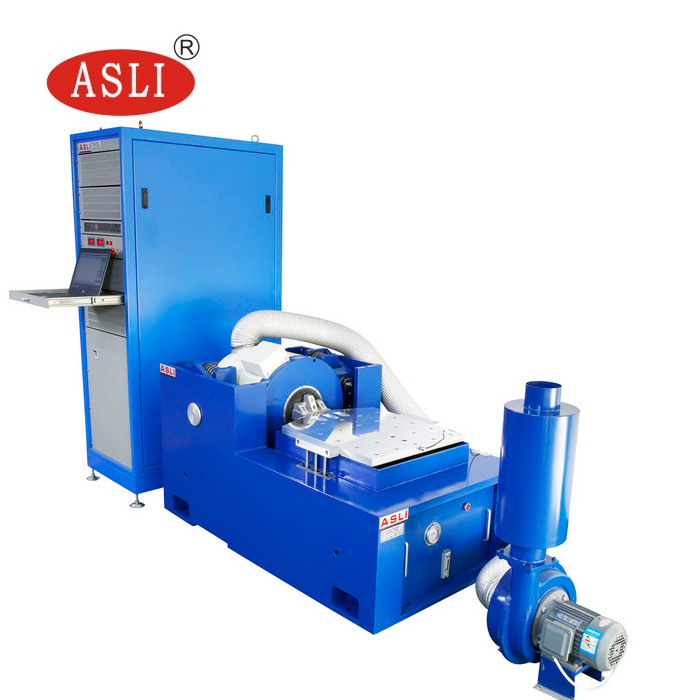

Mesa de prueba de vibración de 3 ejes de frecuencia de potencia: una solución de prueba de vibración de alto rendimiento diseñada para la evaluación de componentes pequeños. Este sistema ofrece una simulación de vibración precisa y confiable en un amplio rango de frecuencia, lo que lo hace ideal para el control de calidad, el desarrollo de productos y las pruebas de confiabilidad en entornos industriales y de fabricación.
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

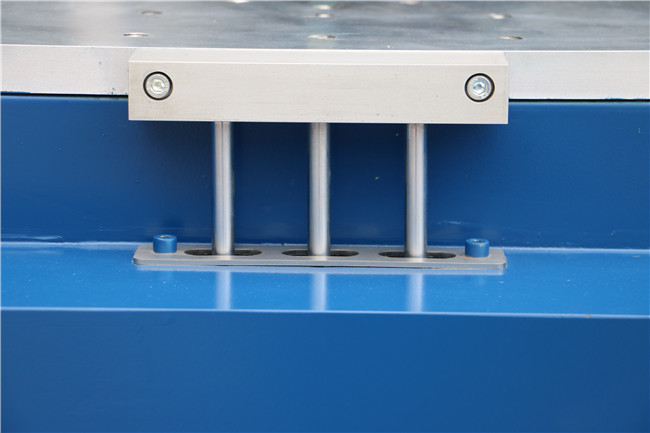

- Sistema de suspensión robusto y guía de movimiento lineal: gran capacidad de carga, excelentes funciones de guía y alta estabilidad.
- Bolsa de aire en el centro de carga con alta rigidez estática y baja rigidez dinámica: gran capacidad de carga y rendimiento perfecto en la variación de amplitud.
- Conmutación de potencia de alta eficiencia Clase D, corriente pico de 3 sigma, bajo consumo de energía y mínima distorsión armónica.
- Autodiagnóstico rápido con enclavamiento de seguridad: alta seguridad y fiabilidad.
- Dispositivo de aislamiento de choque con bolsa de aire para la plataforma de vibración: no se requiere cimentación adicional, reproducción perfecta de la onda vibratoria y reducción de la transmisión de vibraciones.

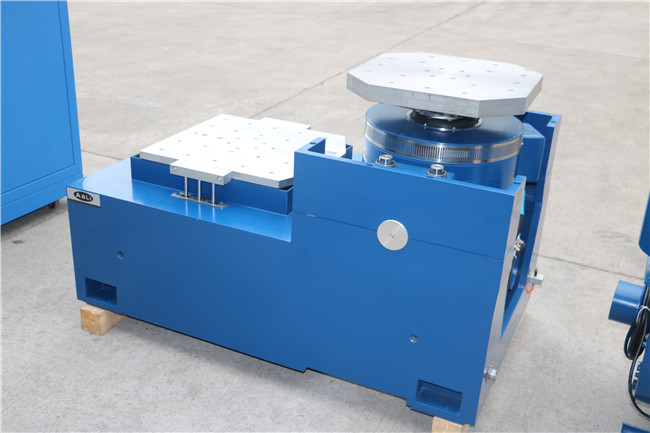

- Plataformas de expansión horizontal y vertical disponibles para diferentes aplicaciones.
- Operación simple del controlador.
| Modelo | Tamaño de la mesa (mm) | Rango de frecuencia (Hz) | Peso de las partes móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |

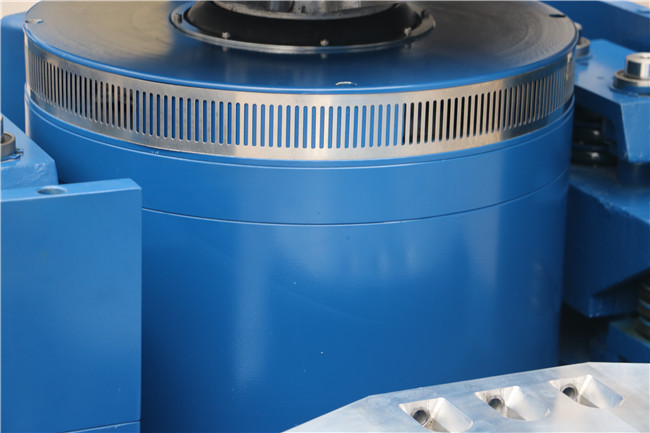

El principio de funcionamiento del excitador de vibraciones electromagnéticas es similar al de un altavoz, donde un conductor eléctrico se mueve por la acción de la fuerza electromagnética en un campo magnético. La fuerza para acelerar la parte móvil se genera por el equilibrio entre la corriente de arrastre y el flujo magnético. Por lo tanto, controlando la corriente de arrastre, se puede controlar el generador de vibraciones.
El nivel máximo de aceleración del excitador de vibraciones electromagnéticas está determinado por la corriente máxima y la carga. A baja frecuencia, el desplazamiento de la parte móvil está restringido de tal manera que la aceleración no alcanzará un nivel alto. La frecuencia de resonancia del elemento móvil se establece por encima del límite superior del rango de frecuencia.
El rendimiento del generador de vibraciones se puede reflejar en el gráfico que muestra la aceleración máxima bajo diferentes frecuencias. Al utilizar una representación log-log, la restricción del desplazamiento se puede expresar mediante una línea recta con una pendiente de 6 dB/octava.
Product Highlights
La mesa vibratoria de 3 ejes ES-6 ofrece una fuerza de 6000 N, un desplazamiento de 25 mm, una aceleración de 100 g y una capacidad de carga de 180 kg. Cuenta con suspensión robusta, aislamiento de bolsas de aire, eficiencia energética de clase D y autodiagnóstico. Ideal para pruebas de componentes pequeños con opciones de expansor personalizadas.
