Agitador de vibración vertical para pruebas de laboratorio con accesorio personalizado para la calidad del producto del cliente
Para el sistema de prueba de vibración, prepare la siguiente información y envíe su consulta; le ayudaremos a recomendarle el modelo adecuado
Descripción de la muestra
Masa de prueba de la muestra
Dimensiones de la muestra
Perfil de prueba, si está disponible
Aceleración máx. de prueba
Prueba en direcciones X, Y, Z o solo en dirección Z
Especificación del modelo en pantalla
| Especificaciones del sistema | |||
| Modelo del sistema: | ES-6A | ||
| Rango de frecuencia: | 3~3500 | ||
| Fuerza nominal | Senoidal N | 6000 | |
| Aleatoria N | 12000 | ||
| Choque N | 12000 | ||
| Acel. máxima | senoidal (m/s2) | 1000 | |
| Aleatoria (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel. máxima | senoidal (m/s2) | 1.6 | |
| Choque (m/s2) | 1.6 | ||
| Desplazamiento máximo | Recorrido máximo mm (p-p) |
51 | |
| Bobina móvil | 6.5kgs | ||
| Dimensión de la bobina móvil | Diám. 230mm | ||
| Carga máx.: | 180kgs | ||
Otras opciones disponibles de agitadores de vibración
| Modelo |
Senoidal nominal Fuerza (N) |
Aleatoria nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p)mm |
Carga máx. (Kg) | bobina móvil (Kg) |
Dimensión de Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ejemplo de vibración para pruebas aleatorias
Características:
1. Estructura de inducido dinámico bien diseñada, con una frecuencia de resonancia axial de etapa superior más alta.
2. Circuito magnético doble, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de varilla oscilante rectos y orientación de rigidez del cuerpo compuesto orientada a la importación, capacidad de carga excéntrica.
4. Base de aislamiento con muñón dedicada para facilitar la instalación y el desplazamiento.
5. Tecnología avanzada aplicada al sistema para garantizar una alta fiabilidad del inducido dinámico.
6. Nuevo diseño de conductos para mejorar el efecto de refrigeración.
7. Rigidez estática y rigidez dinámica de la cámara neumática del cojinete, lo que aumenta la capacidad de la mesa de vibración y mejora el rendimiento a bajas frecuencias.
Parámetros técnicos de la mesa de vibración horizontal (prueba de ejes X, Y)

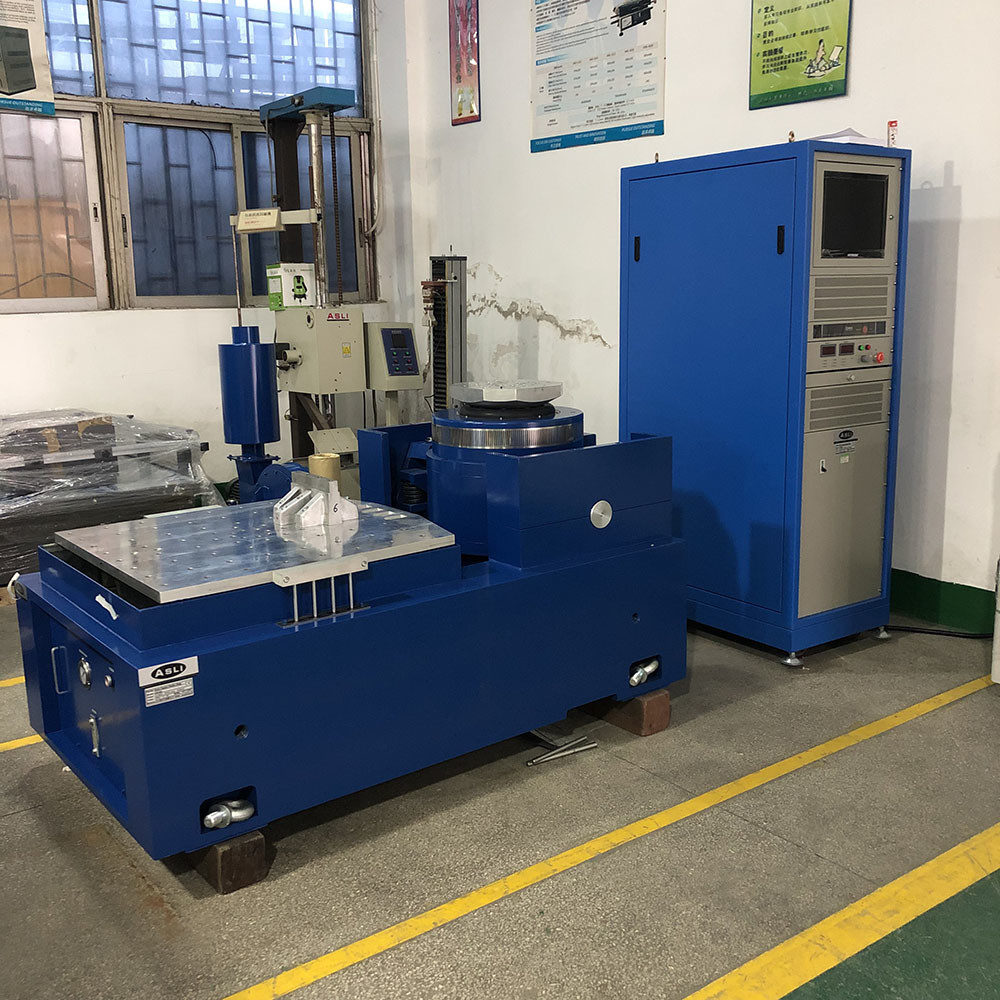

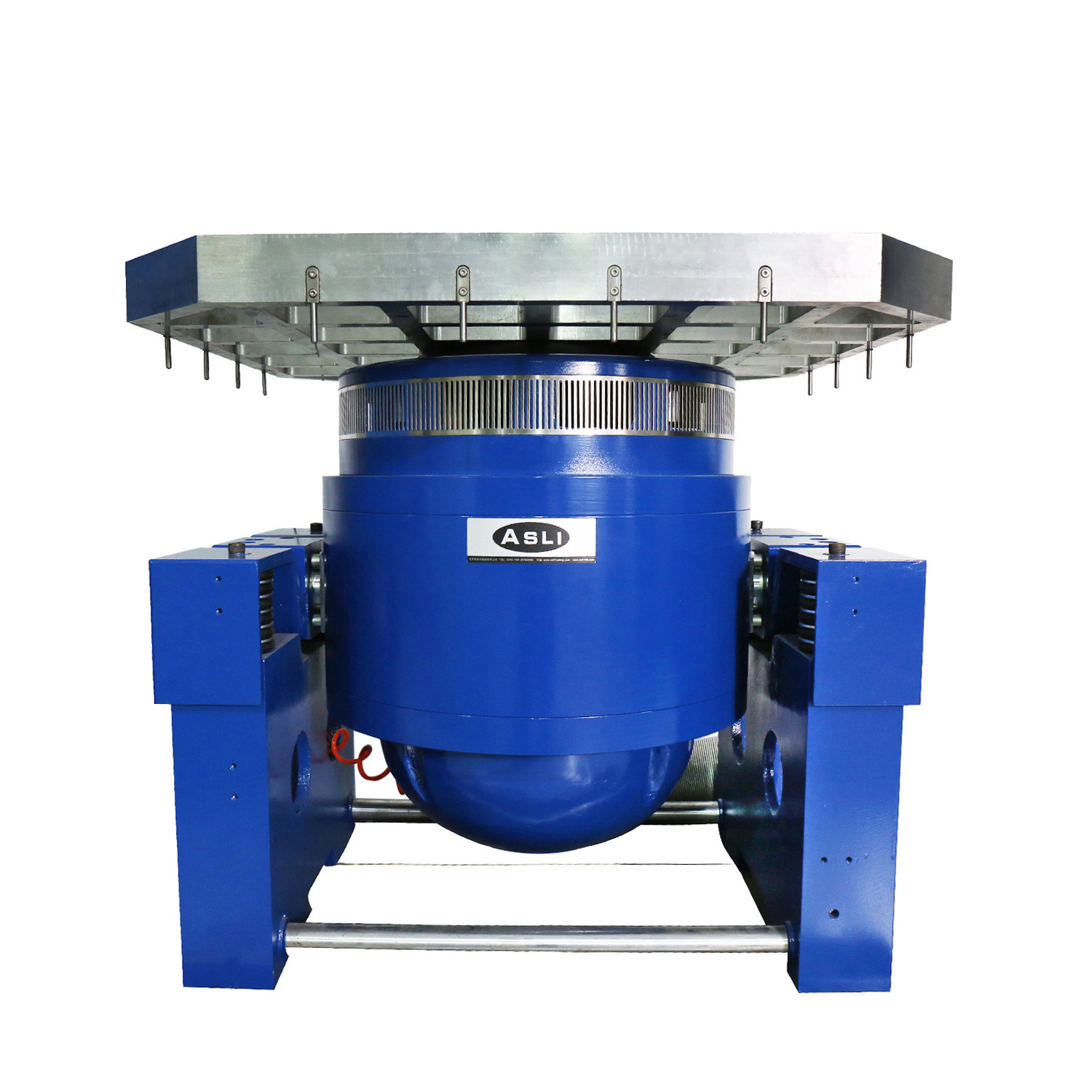

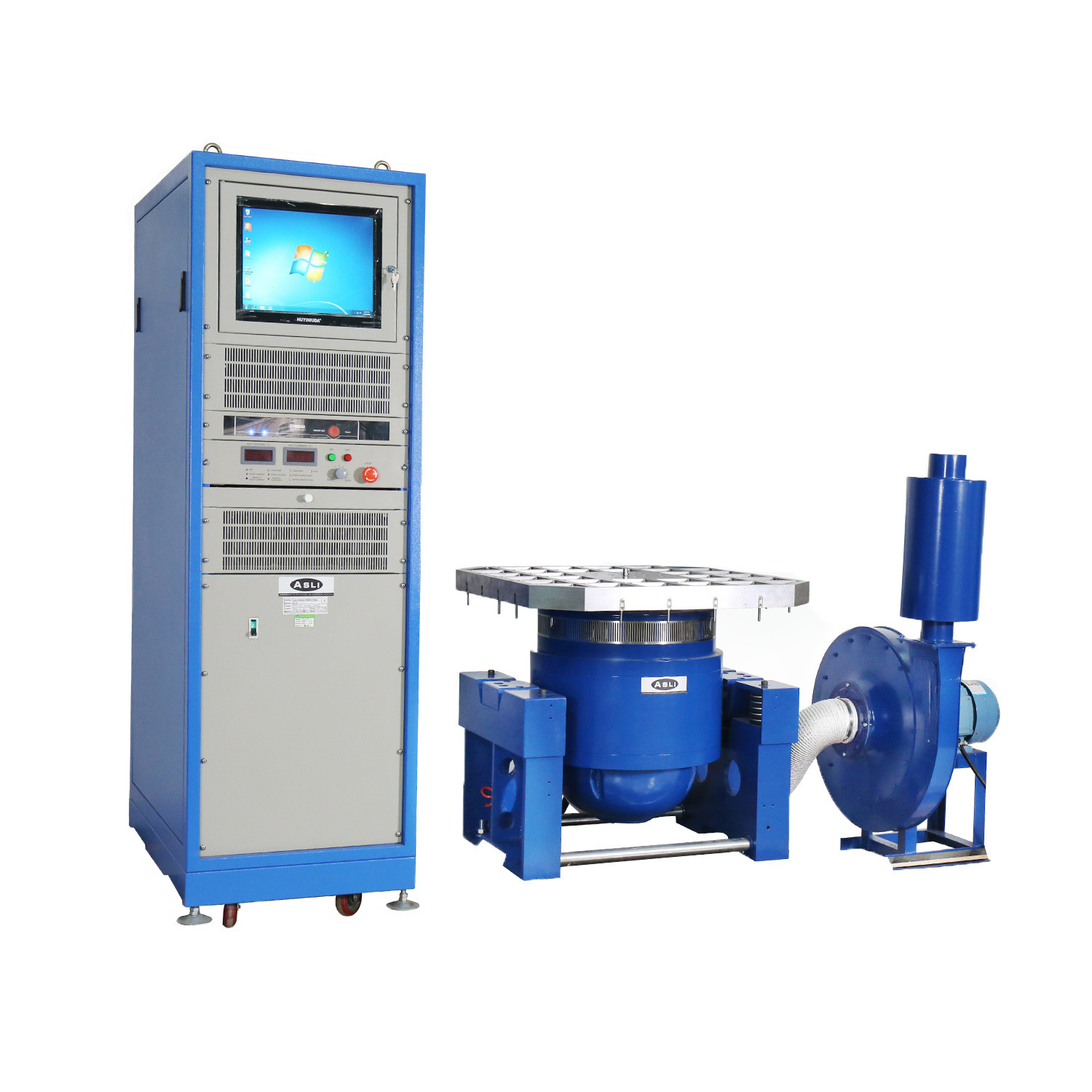

Imágenes de referencia:
Más referencias:
