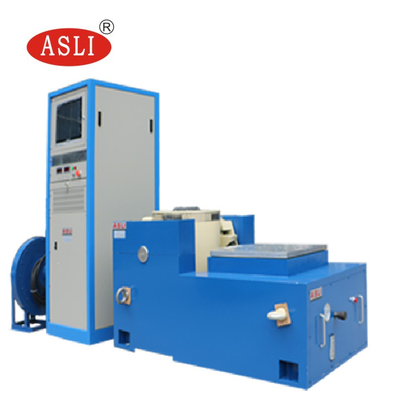

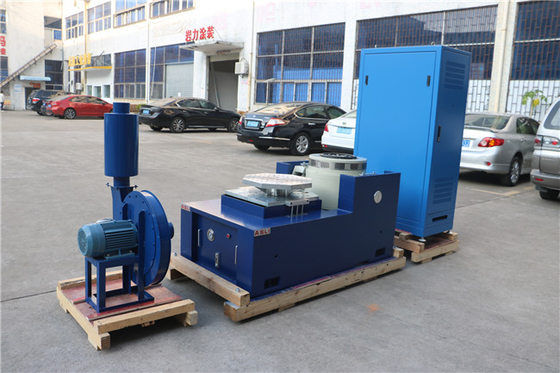

Máquina de ensayo de mesa de vibración de agitación de alta frecuencia de electrodinámica vertical y horizontal
máquina de ensayo de vibración de acuerdo con el ensayo de diseño estándar relacionado con la batería, simulación, bajo la condición determinada del ensayo de vibración de la batería,la batería o el paquete de baterías está fijado en la mesa de vibración, de acuerdo con la frecuencia prescrita, la aceleración y el modo de desplazamiento a lo largo de la vibración de la muestra de la batería de tres direcciones perpendiculares entre sí, la batería medida no debe tener fugas,No pierdas el corazón.No se rompió, no hubo fuego ni explosión.
Parámetros técnicos:
Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Norma de ensayo:
Se aplicarán las disposiciones siguientes:
UL 1642:2012 < Norma para las baterías de litio >
UL 2054: 2012 < Baterías para uso doméstico y comercial>
UN38.3 ((2012) < Parte 3: propuesta para el transporte de mercancías peligrosas - manual de ensayo y norma>
IEC 62133-2:2017 < Requisitos de seguridad para pilas secundarias portátiles selladas y para baterías fabricadas a partir de ellas, para su uso en aplicaciones portátiles - Parte 2: Sistemas de litio >
Se aplicará la norma IEC 62281: 2004
Se aplicará la norma IEC 60086:2007.
La prueba de vibración del ámbito de aplicación es extremadamente amplia, desde la placa de circuito, la batería, el avión, el barco, el cohete, el misil, los automóviles y los electrodomésticos y otros productos industriales.
Además del banco de pruebas de vibración, nuestra gama de productos también abarca:
(1) Serie de ensayos de temperatura/humedad: cámara de ensayo de temperatura/humedad, cámara de ensayo de marcha en estabilidad, cámara de ensayo de choque térmico,Cámara de ensayo UV de temperatura y humedad, cámara de temperatura de velocidad de la rampa.
(2) Serie de ensayos de envejecimiento:Temperatura muy altahorno, horno de secado al vacío, cámara de ensayo de envejecimiento por ventilación por aire, cámara de ensayo de envejecimiento por vapor, cámara de ensayo de ozono, equipo de ensayo de quemadura
(3) Simulación del tiempotserie: cámara de ensayo de rociado de lluvia, cámara de ensayo de polvo, cámara de ensayo de envejecimiento con lámpara de xenón, cámara de ensayo de resistencia a los rayos UVb- ¿ Qué?
(4) Serie de ensayos mecánicos: máquina de ensayo de vibración, máquina de ensayo de caída,Máquina de ensayo de golpes, probador de choques mecánicos de aceleracióny así sucesivamente
Si necesita más información sobreUN 38.3 IEC 62133 Standard High Acceleration Electrodynamic Shakers for Battery Cell Test, por favor no dude en enviar sus preguntas.
