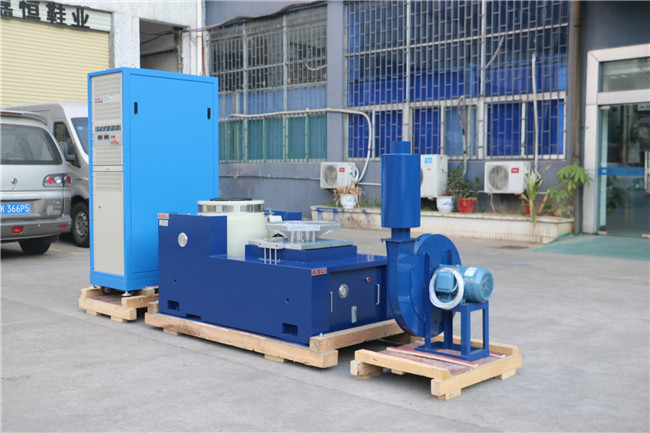

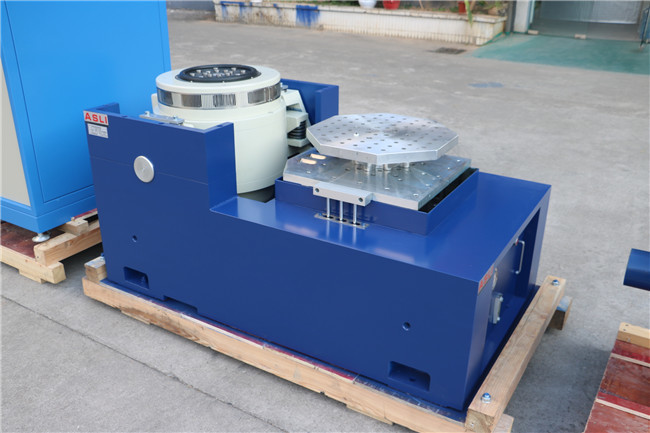

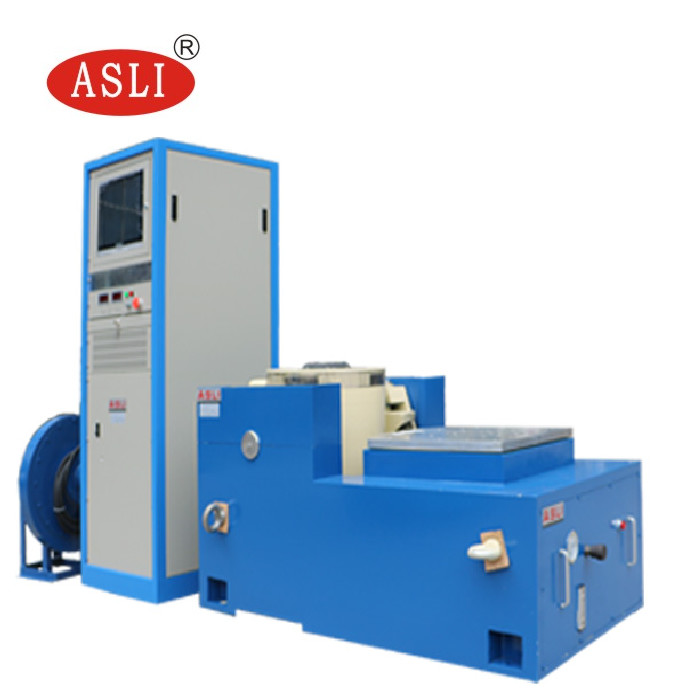

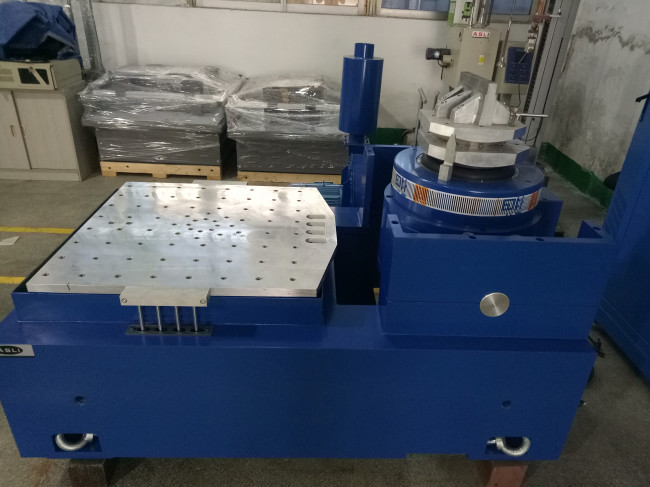

Máquina de prueba de vibración de alta frecuencia / Tester de vibración vertical con mesa deslizante
Aplicación
El agitador de vibración de alta frecuencia adoptó la "estructura de doble circuito magnético", "círculos de acción de esqueleto autogenerados", "apoyo aerotransportado" y "rodamientos de rodillos y guía lineal","aislamiento de trunnion" tecnología moderna avanzada y tecnología especial, puede completarse en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, que se completarán con la prueba clásica (medio seno) de pulso y espectro de respuesta a choque.Es ampliamente utilizado en la defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
(1) Fuerza nominal: fuerza senoidal 6000N; fuerza aleatoria 6000N; fuerza de choque 12000N;
(2) Rango de frecuencia: 5Hz a 3500Hz, frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
(3) Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
(4) Tiempos de frecuencia de barrido: 1 a 32767
(5) Tiempo de frecuencia de barrido: frecuencia fija/solo 1-3600 minutos, se pueden mostrar curvas de frecuencia de barrido.
(6) Aceleración máxima 1000 m/s2(sin carga)
(7) Carga máxima 180 kg
(8) Desplazamiento máximo: 25 mm p-p (sin carga), doble pico
(9) Desplazamiento de impacto: 25 mm
(10) Peso de la bobina móvil: 6,5 kg
(11) Direcciones de vibración: vertical
(12 ) Onda de vibración: seno, aleatorio, choque
(13) Diámetro de la bobina móvil: Φ230 mm
(14) Dimensión del sistema de vibración ((mm): W850xH750xD550mm
(15) Peso del sistema de vibración: 590 kg
2-2 Detalles de los componentes de vibración
(1) Generador de vibraciones 1 juego
(2) Controlador de vibraciones 1 juego
(3) Cámara de conexión de comunicación 1
(4) Amplificador de potencia DA-6 1 juego
(5) Potencia de excitación 1 pc
(7) Software del controlador 1 conjunto
(8) Sistema de refrigeración 1 conjunto
(9) Computación industrial 1 juego
Parámetros técnicos:
Nombre | Cuadro de vibración de embalaje/probador de tablas de vibración para piezas de automóviles | ||||||||
Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
