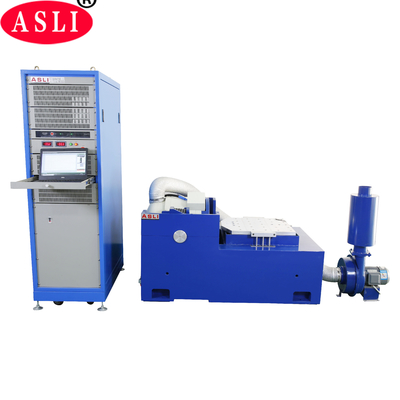

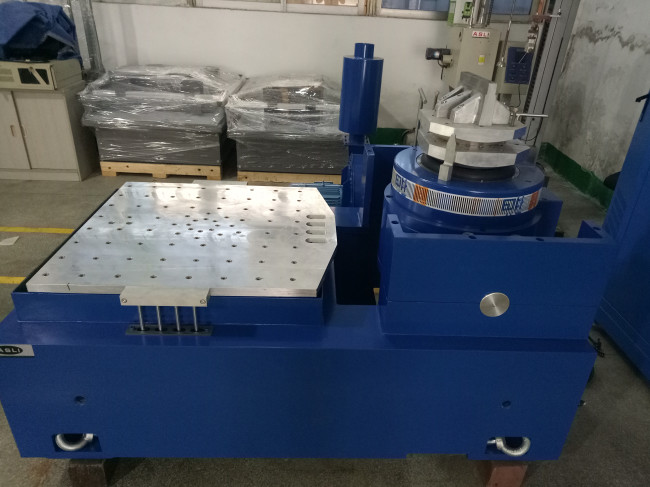

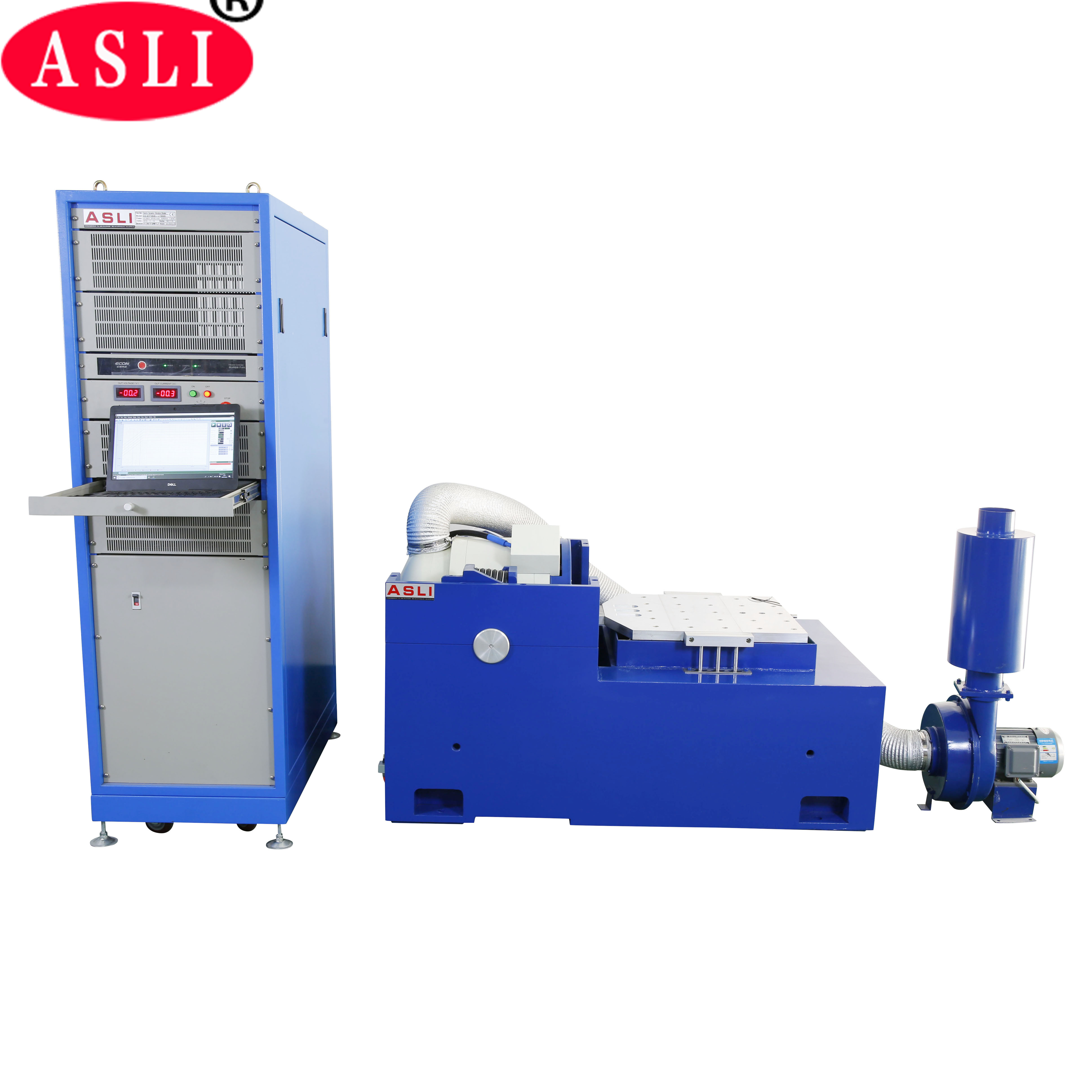

Tabla electrodinámica de la vibración de ISTA 6000N 3 AXIS para el teléfono móvil
Product Details
| fuerza sinusoidal: | 6000N | Velocidad: | 1,6 m/s |
|---|---|---|---|
| Desplazamiento: | 25mm | Frecuencia: | 3~3500HZ |
| cargando: | 180kg | aceleración: | 100G |
| armadura: | 230 mm | ||
| Resaltar |
Cuadro de vibraciones electrodinámicas de 6000 N,Tabla de vibración de 3 ejes para teléfonos móviles,Tabla de vibración ISTA con garantía |
||
Product Description
La tabla de vibración electrodinámica ISTA 6000N de 3 ejes está diseñada para pruebas de vibración de alta frecuencia de teléfonos móviles y otros dispositivos electrónicos.Utiliza tecnologías avanzadas incluyendo una estructura de doble circuito magnéticoEste sistema realiza pruebas de vibración sinusoidales de tres ejes X, Y y Z.Pruebas aleatorias de vibración de banda anchaEs ampliamente utilizado en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos,y de electrodomésticos.
- Fuerza nominal:Fuerza senoidal 6000N; fuerza aleatoria 6000N; fuerza de choque 12000N
- Rango de frecuencia:5 Hz a 3500 Hz
- Modo de frecuencia de barrido:Lineal, logarítmico, barrido hacia adelante y hacia atrás, frecuencia fija
- Tiempos de frecuencia de barrido:1 a 32767
- Tiempo de frecuencia de barrido:Frecuencia fija / 1 ‰ 3600 minutos; se pueden mostrar curvas de frecuencia de barrido
- Aceleración máxima:Se aplicarán las siguientes medidas:
- Carga máxima:180 kg de peso
- El desplazamiento máximo:25 mm p-p (sin carga), doble pico
- Deslocamiento por impacto:25 mm
- Peso de la bobina móvil:6.5 kg
- Direcciones de vibración:Válvulas de acoplamiento
- Onda de vibración:Sí, aleatorio, conmoción

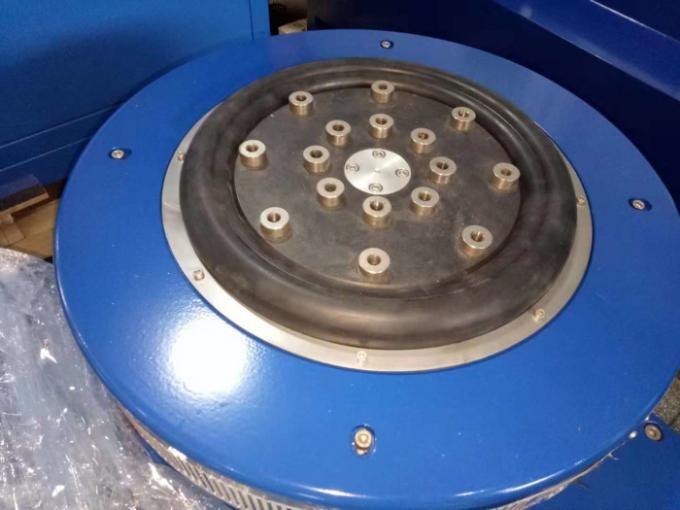

- Diámetro de la bobina móvil:Φ230 mm
- Dimensiones del sistema de vibración (mm):La longitud de la línea de conducción es la longitud de la línea de conducción.
- Peso del sistema de vibración:590 kg

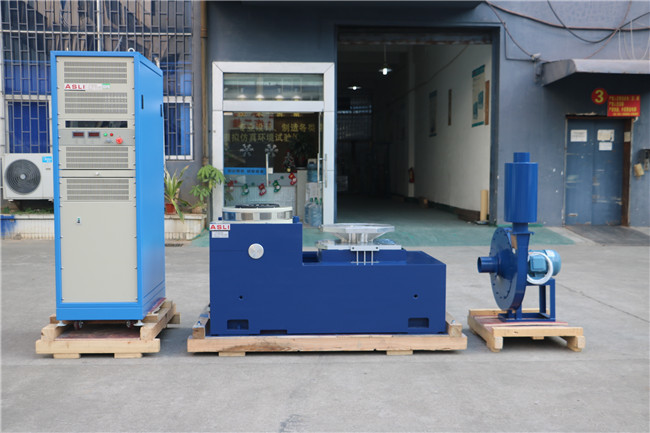

- Generador de vibraciones 1 juego
- Regulador de vibración 1 juego
- Cámara de conexión de comunicaciones 1 conjunto
- Amplificador de potencia DA-6 ¢ 1 juego
- Potencia de excitación 1 pc
- Software del controlador 1 juego
- Sistema de refrigeración 1 juego
- Computación industrial 1 juego
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nota: La fila resaltada (ES-6) corresponde al modelo ISTA 6000N descrito anteriormente.
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Dos circuitos magnéticos, baja fuga de flujo magnético, estructura compacta y racional.
- Los rodamientos de rodillos de rodillos, rectos y orientados a la rigidez del cuerpo compuesto orientado a la importación, con capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al aislamiento de vibraciones, con instalación móvil conveniente.
- La tecnología avanzada del sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del rodamiento reducen el globo, aumentando la capacidad de soporte de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
