Estándar electrodinámico de la máquina de prueba de la vibración 6KN ISTA
Product Details
| fuerza sinusoidal: | 6000n | Velocidad: | 1.6m/s |
|---|---|---|---|
| Desplazamiento: | 25 mm | Frecuencia: | 3 ~ 3500Hz |
| cargando: | 180 kg | Aceleración: | 100 g |
| armadura: | 230 mm | ||
| Resaltar |
Máquina de prueba de la vibración de ISTA,Máquina de prueba de la vibración 6KN,Máquina electrodinámica de la vibración de ISTA |
||
Product Description

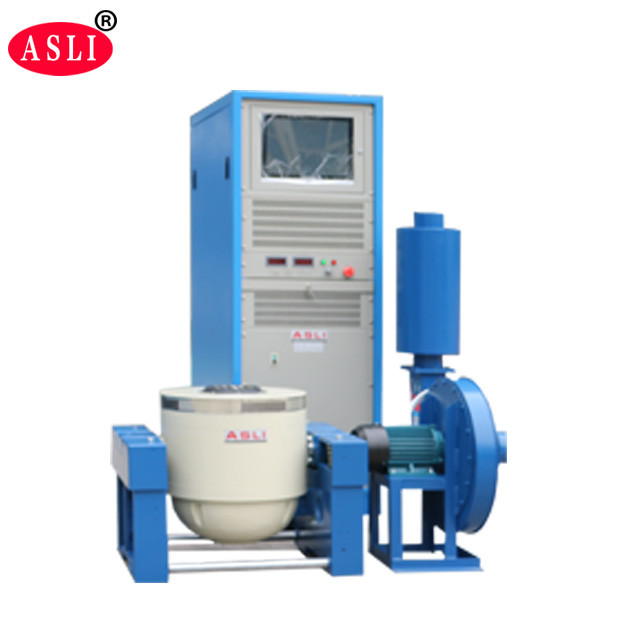

Vibrador electrodinámico de ahorro de energía diseñado para cumplir con los estándares ISTA.
Este agitador de vibración de alta frecuencia adopta tecnologías modernas avanzadas que incluyen una estructura de circuito de doble magnético, círculos de acción de esqueleto auto-generados, soporte aerotransportado, rodamientos de rodillos con guía lineal y aislamiento de muñón. Es capaz de completar pruebas de vibración sinusoidal de tres ejes X, Y y Z, así como pruebas de vibración aleatoria de banda ancha, junto con pruebas clásicas de pulso (semisinusoidal) y espectro de respuesta de choque. Es ampliamente utilizado en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y la industria de electrodomésticos.
- Fuerza nominal: Fuerza sinusoidal 6000N; fuerza aleatoria 6000N; fuerza de choque 12000N
- Rango de frecuencia: 5Hz a 3500Hz - frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque
- Modo de barrido de frecuencia: Lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
- Veces de barrido de frecuencia: 1 a 32767
- Tiempo de barrido de frecuencia: Frecuencia fija / individual 1-3600 minutos; se pueden mostrar curvas de barrido de frecuencia
- Aceleración máxima: 1000 m/s² (sin carga)
- Carga máxima: 180 kg
- Desplazamiento máximo: 25 mm p-p (sin carga), doble pico
- Desplazamiento de impacto: 25 mm
- Peso de la bobina móvil: 6.5 kg
- Direcciones de vibración: Vertical
- Onda de vibración: Sinusoidal, aleatoria, choque
- Diámetro de la bobina móvil: Φ230 mm
- Dimensiones del sistema de vibración (mm): W850 × H750 × D550 mm
- Peso del sistema de vibración: 590 kg

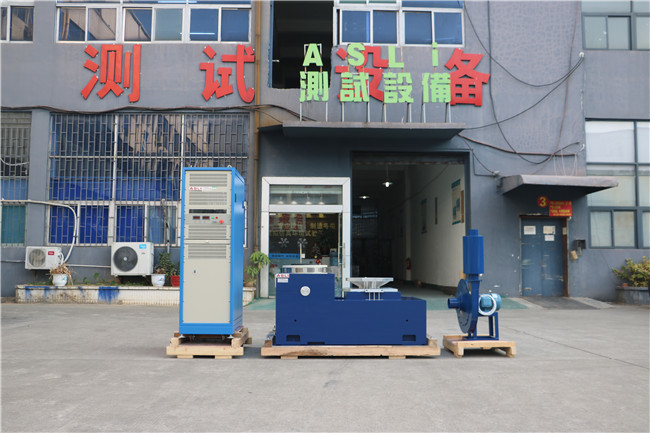

- Generador de vibración - 1 juego
- Controlador de vibración - 1 juego
- Cámara de conexión de comunicación - 1 juego
- Amplificador de potencia DA-6 - 1 juego
- Potencia de excitación - 1 ud.
- Software de control - 1 juego
- Sistema de refrigeración - 1 juego
- Ordenador industrial - 1 juego
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (kg) | Bobina móvil (kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
El modelo ES-6 es la configuración destacada para esta lista de productos. Hay otros modelos disponibles para requisitos de mayor fuerza y carga.
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
- Rodamientos de rodillos de varilla basculante con rigidez del cuerpo compuesto recta y orientada a la importación, proporcionando una fuerte capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al uso de vibración, con conveniente instalación móvil.
- La tecnología avanzada en el sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- Rigidez estática y rigidez dinámica del rodamiento con pequeño efecto de globo, aumentando la capacidad de carga del rodamiento de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
