270kg que carga 1000kg. Vibración del seno de F que prueba la máquina electrodinámica
Product Details
| fuerza sinusoidal: | 10000N | Velocidad: | 1,8 m/s |
|---|---|---|---|
| Desplazamiento: | 51mm | Frecuencia: | 3~3000hz |
| cargando: | El peso total es de: | aceleración: | 100G |
| armadura: | 240 mm | ||
| Resaltar |
prueba de la vibración del seno 1000kg.f,prueba de la vibración del seno del cargamento 270kg,máquina electrodinámica de la vibración 1000kg.f |
||
Product Description

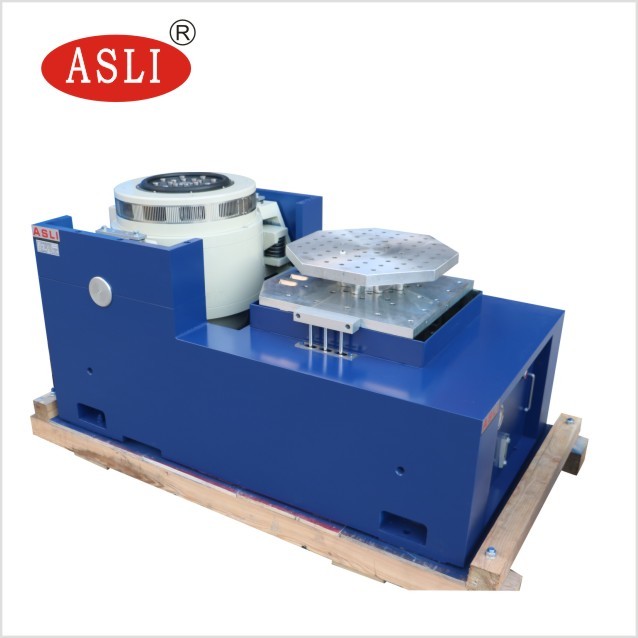

La máquina electrodinámica de prueba de vibración sinusoidal de carga de 270 kg 1000 kg.F es un sistema de prueba de vibración de alta frecuencia con una mesa de aleación de magnesio.Está diseñado para la simulación de vibración de precisión en una amplia gama de aplicaciones industriales y científicas..

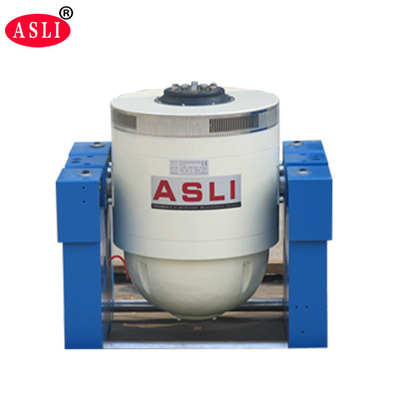

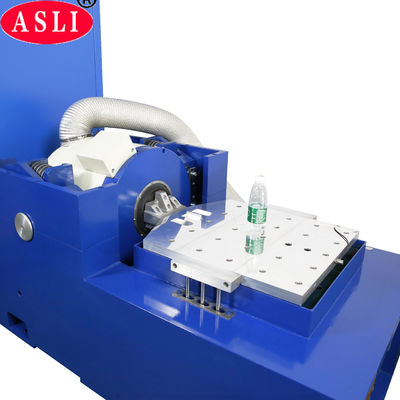

Este agitador de vibración electrodinámico adopta tecnologías modernas avanzadas incluyendo una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte en el aire,rodamientos de rodillos y guía linealEs capaz de completar pruebas de vibración sinusoidal de tres ejes X, Y y Z, pruebas de vibración aleatoria de banda ancha,y pruebas clásicas (a medio seno) del espectro de respuesta al pulso y al choque.
Se utiliza ampliamente en la defensa nacional, las armas, la aviación, la aeroespacial, las comunicaciones, la electrónica, los electrodomésticos y las industrias de electrodomésticos.
- Fuerza nominal:Fuerza senoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 20000N
- Rango de frecuencia:3Hz a 3000Hz suporta frecuencias fijas, barrido hacia adelante y hacia atrás, modos seno, aleatorio y de choque
- Modo de frecuencia de barrido:Lineal, logarítmico, barrido hacia adelante y hacia atrás, frecuencia fija
- Tiempos de frecuencia de barrido:1 a 32767
- Tiempo de frecuencia de barrido:Frecuencia fija / 1 ‰ 3600 minutos; se pueden mostrar curvas de frecuencia de barrido
- Aceleración máxima:Se aplicarán las siguientes medidas:
- Velocidad máxima:1.8 m/s
- El desplazamiento máximo:51 mm p-p (sin carga), doble pico
- Deslocamiento por impacto:de una longitud igual o superior a 50 mm
- Peso de la bobina móvil:14 kg de peso
- Onda de vibración:Sí, aleatorio, conmoción
- Diámetro de la bobina móvil:Φ240 mm
- Las dimensiones del sistema de vibración:El valor de las emisiones de CO2 de los vehículos de las categorías M1 y M2 será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y M3 de las categorías M3 y M4.
- Peso del sistema de vibración:960 kg

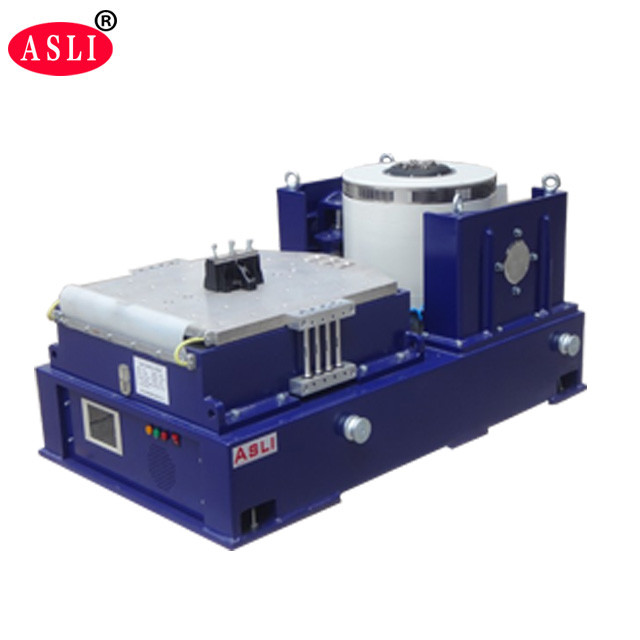

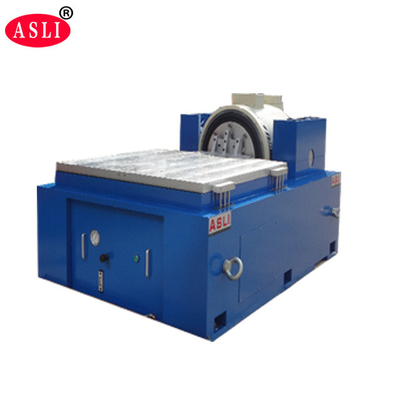

- Incluido Accesorios:Expansión vertical de 600 mm × 600 mm y mesa de deslizamiento horizontal de 600 mm × 600 mm
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
La fila resaltada (ES-10) representa la configuración especificada para esta lista de productos.
- Generador de vibraciones 1 juego
- Regulador de vibración 1 juego
- Cámara de conexión de comunicaciones 1 conjunto
- Amplificador de potencia DA-10 1 juego
- Potencia de excitación 1 pc
- Software del controlador 1 juego
- Sistema de refrigeración 1 juego
- Computación industrial 1 juego
- Impresora a color 1 juego (opcional)
- Sensor de aceleración (incluida la línea de salida)
- Instalación de vibración 1 juego (opcional, según la muestra de ensayo)
El controlador de vibración es el diseño más reciente de nuestra compañía, adoptando una arquitectura de sistema distribuido avanzada a nivel internacional.Su núcleo es el último procesador de alta velocidad de 32 bits de la serie TMS320 de TILos informes de prueba se generan automáticamente en formato Word. Durante o después de la prueba, el informe se puede editar y luego generarse automáticamente o manualmente.
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una excelente capacidad de carga excéntrica.
- Trunnion fundación de aislamiento dedicada al uso de hormonas, ofreciendo una instalación móvil conveniente.
- La tecnología avanzada del sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- Rigidez estática y dinámica del rodamiento con efecto globo pequeño, aumentando la capacidad de soporte de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
