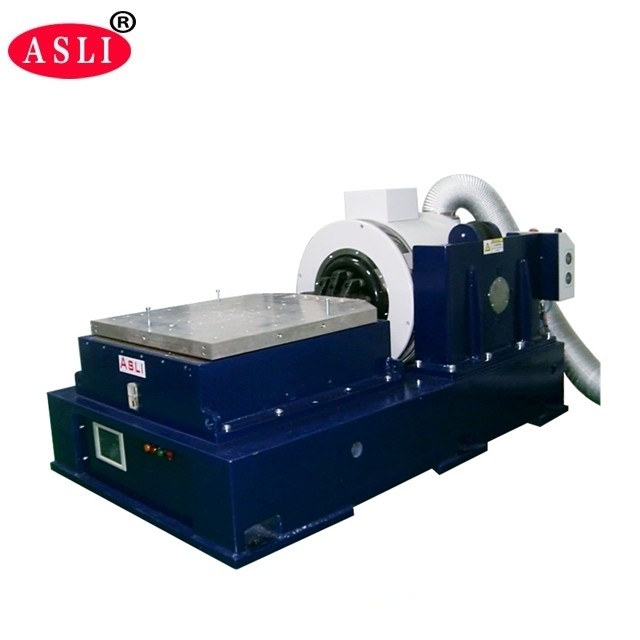

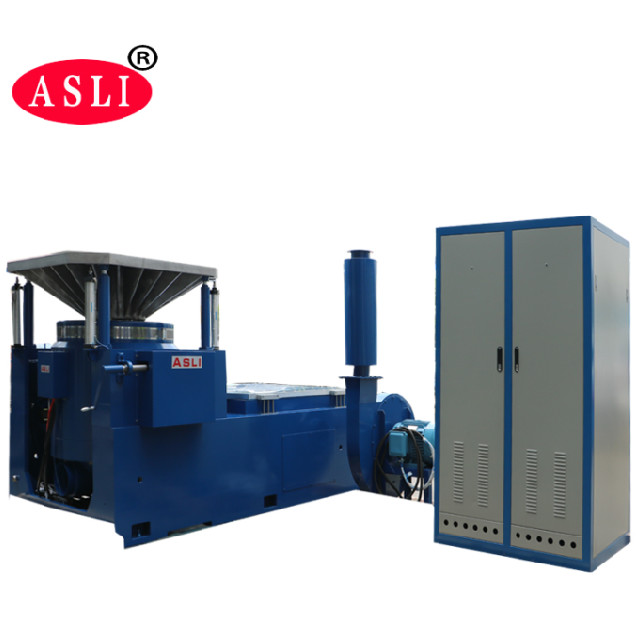

Tabla de vibraciones Instrumentos profesionales para piezas de automóviles y ensayos generales de calidad
Aplicación
El agitador de vibración de alta frecuencia adoptó la "estructura de doble circuito magnético", "círculos de acción de esqueleto autogenerados", "apoyo aerotransportado" y "rodamientos de rodillos y guía lineal","aislamiento de trunnion" tecnología moderna avanzada y tecnología especial, puede completarse en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, que se completarán con la prueba clásica (medio seno) de pulso y espectro de respuesta a choque.Es ampliamente utilizado en la defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.

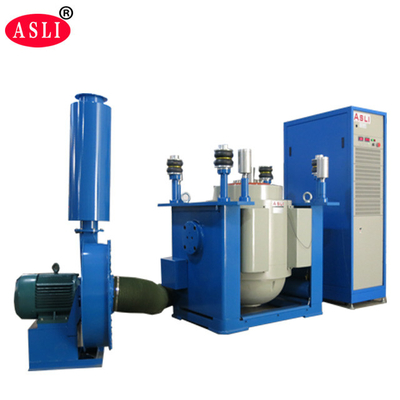

Sobre el sistema de vibración
(1) doble estructura de circuito magnético para garantizar una alta intensidad del campo magnético y reducir la fuga de flujo;
La estructura especial de desgazo puede reducir las fugas de flujo a menos de 1 mt
(2) Muelles tipo U, rodillos y rodamientos lineales para una fuerte resistencia a la carga de desviación
(3) Los muelles de aire se utilizan para aislar las vibraciones; los sistemas de vibración funcionan constantemente incluso con una carga pesada;
No hay necesidad de fundación especial
(4) Los dispositivos de protección están provistos para el sobrecalentamiento, sobrecarga, sobrecorriente, sobre tensión y
el desplazamiento excesivo del probador de vibraciones;
Dispositivos de protección de la red eléctrica para sobre-voltado, bajo-voltado, falta de fase;
El motor está funcionando.limitación de corriente, arranque blando, sobre-temperatura, cortocircuito, protección contra fallas del módulo
(5) Puede completar pruebas sinusoidales, aleatorias, de impacto ambiental
(6) Este sistema requiere poca fluctuación de voltaje, ≤ ± 10% está bien
(7) Este sistema tiene pocas necesidades de resistencia a la tierra, ≤ 4Ω está bien
(8) Alta fiabilidad, especialmente adecuada para el funcionamiento a largo plazo
(1) Fuerza nominal: fuerza senoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 20000N;
(2) Rango de frecuencia:3Hz a 3000Hz, frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
(3)Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
(4) Tiempos de frecuencia de barrido: de 1 a 32767
(5) Tiempo de frecuencia de barrido: frecuencia fija/solo 1-3600 minutos, se pueden mostrar curvas de frecuencia de barrido.
(6) Aceleración máxima 1000 m/s2(sin carga)
(7) Velocidad máxima: 1,8/s
(8)Desplazamiento máximo: 51 mmp-p (sin carga), doble pico
(9)Desplazamiento de impacto: 51 mm
(10)Peso de la bobina móvil:14kg
(12) Onda de vibración: seno, aleatorio, choque
(13)Diámetro de la bobina móvil: Φ240 mm
(14)Dimensión del sistema de vibración: W1060xH750xD845mm
(15) Peso del sistema de vibración: 960 kg

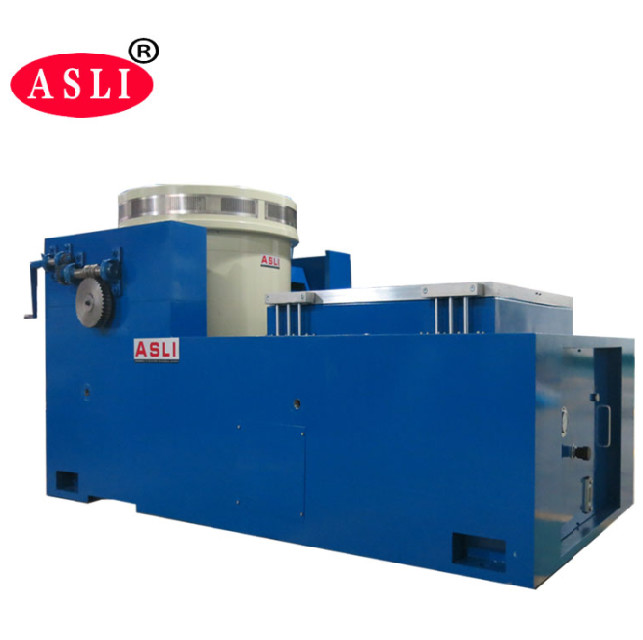

(16) Expansor vertical de 600*600 mm y mesa de deslizamiento horizontal de 600*600 mm
Parámetros técnicos:
| Nombre | Cuadro de vibración de embalaje/probador de tablas de vibración para piezas de automóviles | ||||||||
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generador de vibraciones 1 juego
(2) Controlador de vibraciones 1 juego
(3)Cámara de conexión de comunicaciones 1
(4) DA-10 Amplificador de potencia 1 juego
(5) Potencia de excitación 1 pc
(7)Software del controlador 1 juego
(8)Sistema de refrigeración 1 conjunto
(9)Computador industrial 1 juego
(10) Impresora a color 1 juego ((opcional)
(11) Sensor de aceleración (incluida la línea de salida) 1 pc
(12) Instalación de vibración 1 conjunto (opcional, de acuerdo con la muestra de ensayo
Controlador de vibración digital
El controlador de vibración es el último diseño de nuestra compañía.
que adopta el sistema internacional avanzado distribuido
arquitectura, y su núcleo es la última serie TMS320
Procesador de alta velocidad de punto flotante de 32 bits de TI
El informe de prueba se genera automáticamente en
Microsoft Word. Durante o después de las pruebas, el
el informe de prueba puede ser editado, y luego generado
automáticamente o manualmente.
