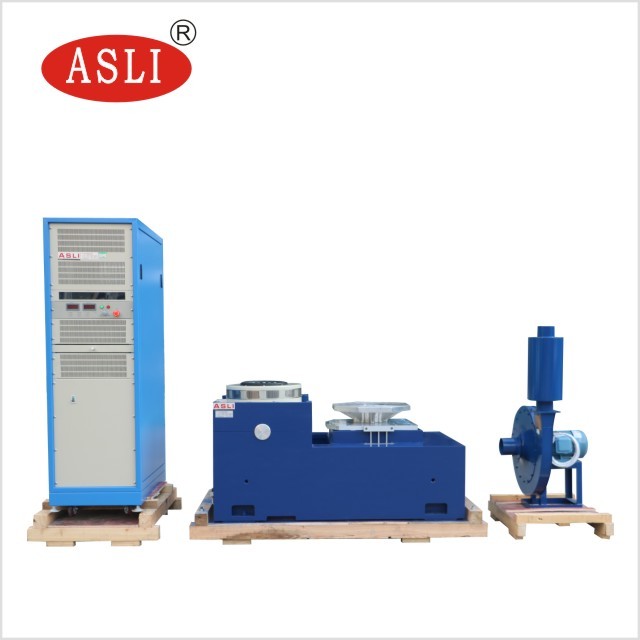

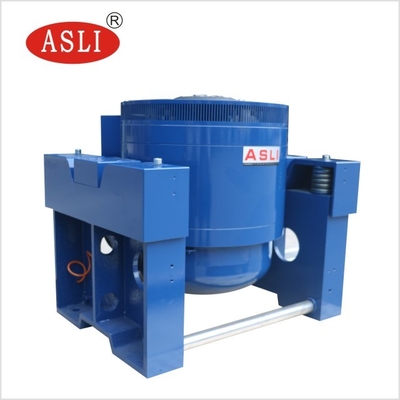

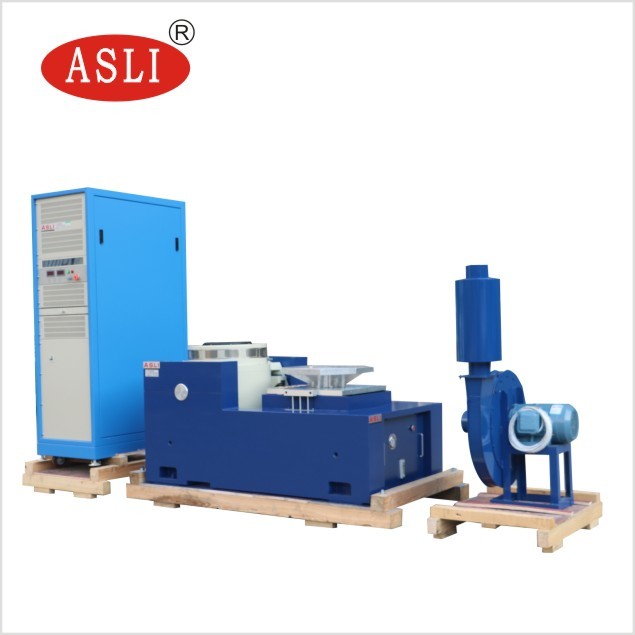

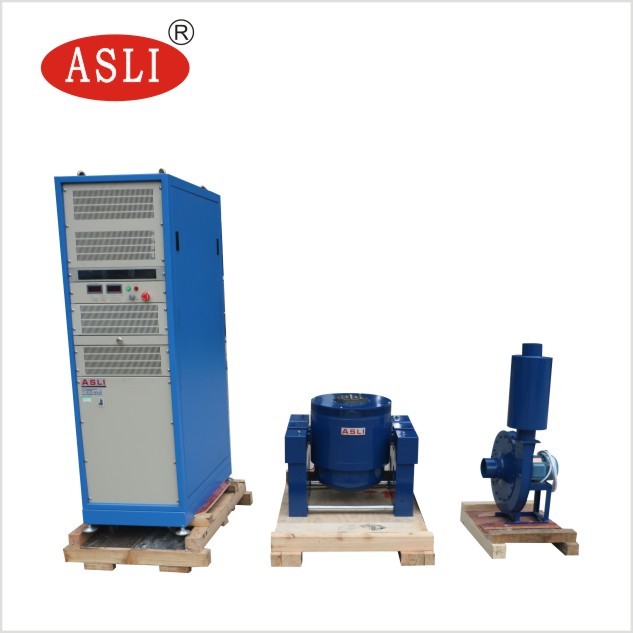

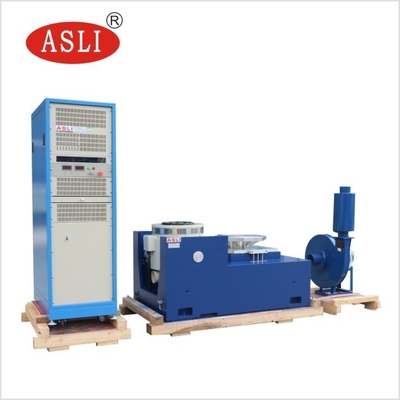

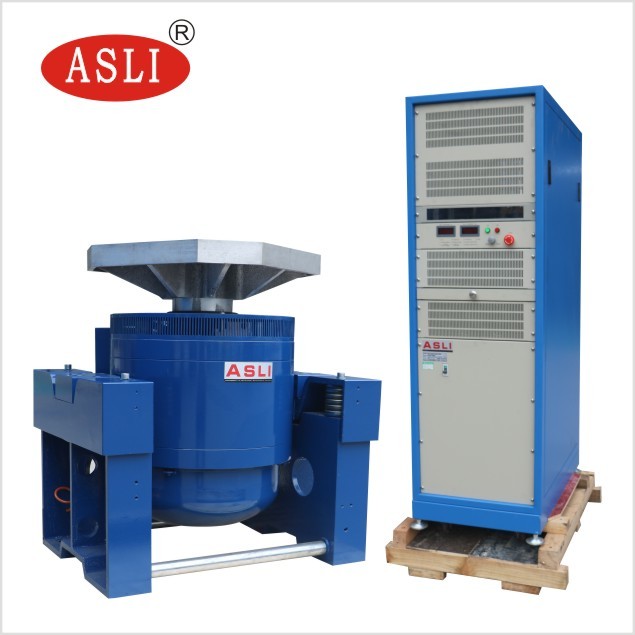

máquina de la prueba de vibración del barrido del seno 380V, dispositivo de la prueba de vibración 3KN
Product Details
| fuerza sinusoidal: | 3000n | Velocidad: | 1.6m/s |
|---|---|---|---|
| Dirección de vibración: | Vertical | Aceleración: | 100 g |
| Frecuencia: | 3 ~ 3500Hz | Fuerza: | 380V 3 fase |
| Desplazamiento: | 25 mm | ||
| Resaltar |
Prueba de vibración del barrido del seno 3KN,prueba de vibración del barrido del seno 380V,Dispositivo de la prueba de la vibración 3KN |
||
Product Description
ElMáquina de prueba de vibración de barrido sinusoidal de 380 Ves un dispositivo de ensayo de vibración electrodinámica de alto rendimiento de 3KN diseñado para ensayos precisos de barrido de frecuencia y de vibración climática.Como fabricante líder de la serie de probadores electrodinámicos de vibración de alta frecuencia y probadores de fatiga de vibración de alta frecuenciaIncorporamos tecnologías avanzadas incluyendo una estructura de circuito doble magnético, círculos de acción de esqueleto auto-generados, soporte aéreo, rodamientos de rodillos con guía lineal,y aislamiento de trunnionEste sistema realiza pruebas de vibración sinusoidal de tres ejes X, Y y Z, pruebas de vibración aleatoria de banda ancha y pruebas de pulso clásicas (medio seno, trapezoidal,la onda de los dientes de sierra) así como las pruebas del espectro de respuesta al choque..
Estos productos se utilizan ampliamente en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Dos circuitos magnéticos, baja fuga de flujo magnético, estructura compacta y racional.
- Los rodamientos de rodillos Rocker Rod son rectos y orientados a la rigidez del cuerpo compuesto orientado a la importación, con capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de rodamiento, aumentando la capacidad de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Sección 1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
- Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento de todo el banco de la máquina.
- El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta y una instalación y ajuste convenientes.
- Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
- Con bomba de aceite incorporada, buena estructura y fácil operación.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
|---|---|---|---|
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 a 1000 5-1500 5 y 2000 | 6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 a 1000 5-1400 5 y 2000 | 11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 a 1000 5-1500 5 y 2000 | 19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 a 1000 5-1200 5 y 2000 | 27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5 a 1000 5-1500 | 36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 a 1000 5-1500 5 y 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 a 1000 5-1300 5-1500 | 89.1 118.8 147 |
| Se trata de: | 1200×1200×30 1200 × 1200 × 40 Se trata de un sistema de control de las emisiones de gases. | 5-800 5-1100 5-1400 | 126 168 210 |
Las abrazaderas VT verticales de banco extendido y las abrazaderas especificadas están calculadas con precisión y diseñadas cuidadosamente para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con una estructura perfecta.material de alta calidad, y la mano de obra.
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Product Highlights
Máquina de prueba de vibración de barrido sinusoidal de 380 V con fuerza de 3000 N, frecuencia de 3-3500 Hz, aceleración de 100 g y desplazamiento de 25 mm. Cuenta con circuito magnético doble, suspensión neumática y aislamiento de muñón para pruebas confiables de los ejes X/Y/Z. Ideal para aplicaciones aeroespaciales, electrónicas y de defensa.
