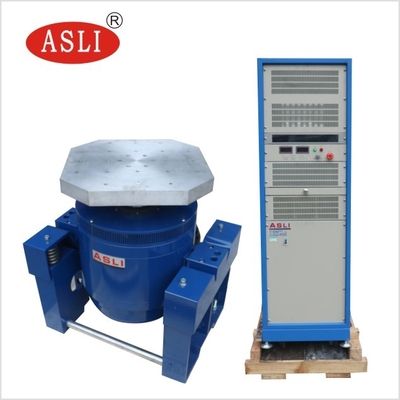

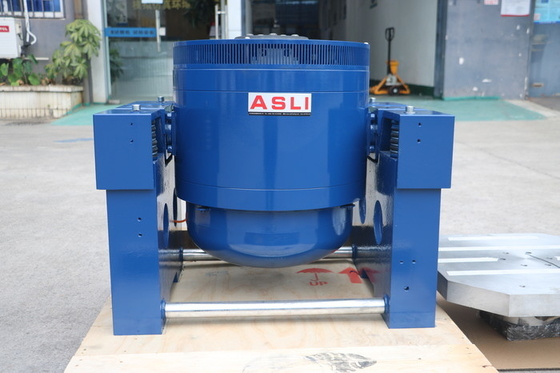

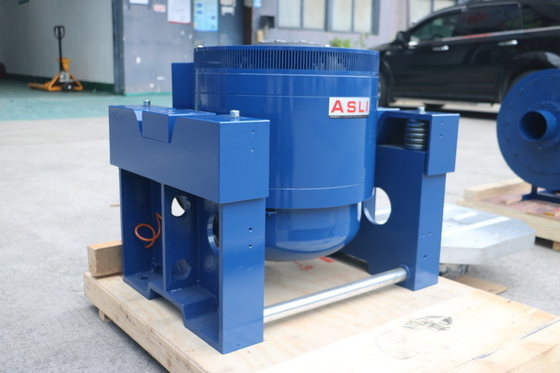

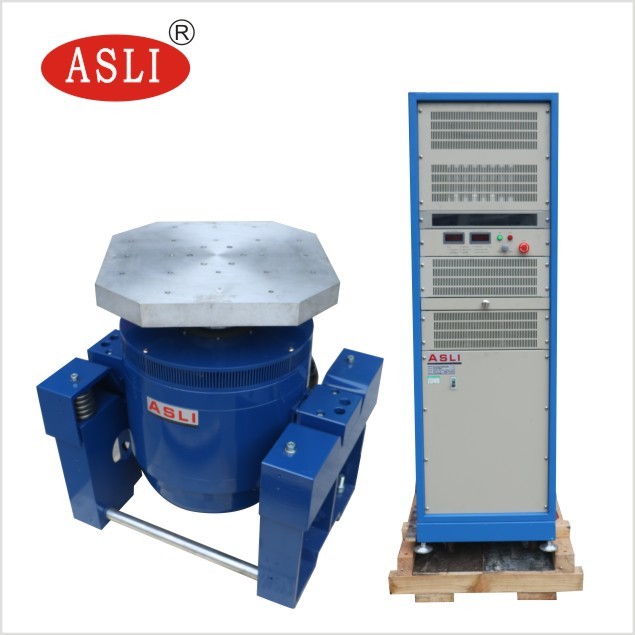

Máquina de ensayo de la tabla de vibración electrodinámica de vibración vertical de alta frecuencia
El sistema de ensayo de vibración está compuesto por un sistema de control de agitación, potencia y medición de vibración, de acuerdo con las normas nacionales e internacionales pertinentes, tales como: MIL-STD,DIN,ISO,ASTM,IEC,ISTA,Gran Bretaña,GJB,JIB,BS, etc.) para proporcionar apoyo técnico para establecer la inspección de calidad de los productos.
Parámetros técnicos del agitador de vibración de alta frecuencia:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
1.Sistema de suspensión resistente y guía de movimiento lineal, gran capacidad de carga, buenas funciones de guía, alta estabilidad;
El airbag central de carga tiene una alta rigidez estática y baja rigidez dinámica, una gran capacidad de carga, un rendimiento perfecto en la variación de la amplitud;
2.Conmutación de potencia de clase D de alta eficiencia, corriente de pico de 3 sigma, proporciona un consumo de energía óptimo y minimiza la distorsión armónica;
3.Rápido autodiagnóstico con bloqueo de seguridad, alta fiabilidad de seguridad;
4Dispositivo de aislamiento de choque de bolsas de aire para la plataforma de vibración sin necesidad de cimientos adicionales, reproducción perfecta de la onda vibratoria y reducción de la transmitancia de vibración.
Parámetros técnicos del extensor vertical:
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Además del banco de pruebas de vibración, nuestra gama de productos también abarca:
(1) Serie de ensayos de temperatura/humedad: cámara de ensayo de humedad a temperatura, cámara de ensayo de marcha en estabilidad, cámara de ensayo de choque térmico,Cámara de ensayo UV de temperatura y humedad, cámara de temperatura de velocidad de la rampa.
(2) Serie de ensayos de envejecimiento:Temperatura muy altahorno, horno de secado al vacío, cámara de ensayo de envejecimiento por ventilación por aire, cámara de ensayo de envejecimiento por vapor, cámara de ensayo de ozono, equipo de ensayo de quemadura
(3) Simulación del tiempotserie: cámara de ensayo de rociado de lluvia, cámara de ensayo de polvo, cámara de ensayo de envejecimiento con lámpara de xenón, cámara de ensayo de resistencia a los rayos UVb- ¿ Qué?
(4) Serie de ensayos mecánicos: máquina de ensayo de vibración, máquina de ensayo de caída,Máquina de ensayo de golpes, probador de choques mecánicos de aceleracióny así sucesivamente
Si desea obtener más información sobre la máquina de prueba de vibración electrodinámica de alta frecuencia de vibración vertical, no dude en enviar sus consultas.
