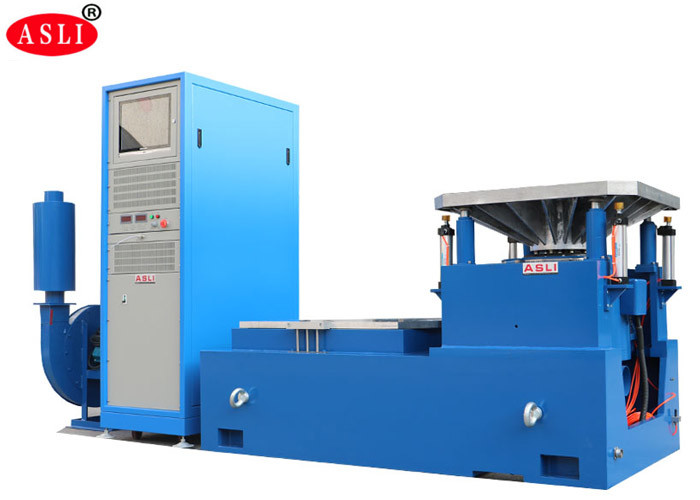

Mesa de prueba de vibración de transporte que simula vibrador de transporte en dirección XYZ
Para el sistema de pruebas de vibración, prepare la siguiente información y envíe su consulta; le ayudaremos a recomendarle el modelo adecuado
Descripción de la muestra
Masa de prueba de la muestra
Dimensiones de la muestra
Perfil de prueba, si está disponible
Aceleración máxima de la prueba
Prueba en dirección X, Y, Z o solo en dirección Z
Mesa de prueba de vibración de transporte que simula vibrador de transporte en dirección XYZ
| Especificaciones del sistema | |||
| Modelo del sistema: | ES-30 | ||
| Rango de frecuencia: | 3~3500 | ||
| Fuerza nominal | Senoidal N | 30000 | |
| Aleatoria N | 30000 | ||
| Choque N | 60000 | ||
| Acel. máxima | senoidal (m/s2) | 1000 | |
| Aleatoria (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel. máxima | senoidal (m/s2) | 1.8 | |
| Choque (m/s2) | 1.8 | ||
| Desplazamiento máximo | Recorrido máximo mm (p-p) |
51 | |
| Bobina móvil | 40 kg | ||
| Dimensión de la bobina móvil | Diám. 450 mm | ||
| Carga máx.: | 100 kg | ||
Otras opciones disponibles de agitadores de vibración
| Modelo |
Senoidal nominal Fuerza (N) |
Aleatoria nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p) mm |
Carga máx. (kg) | bobina móvil (kg) |
Dimensión de Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

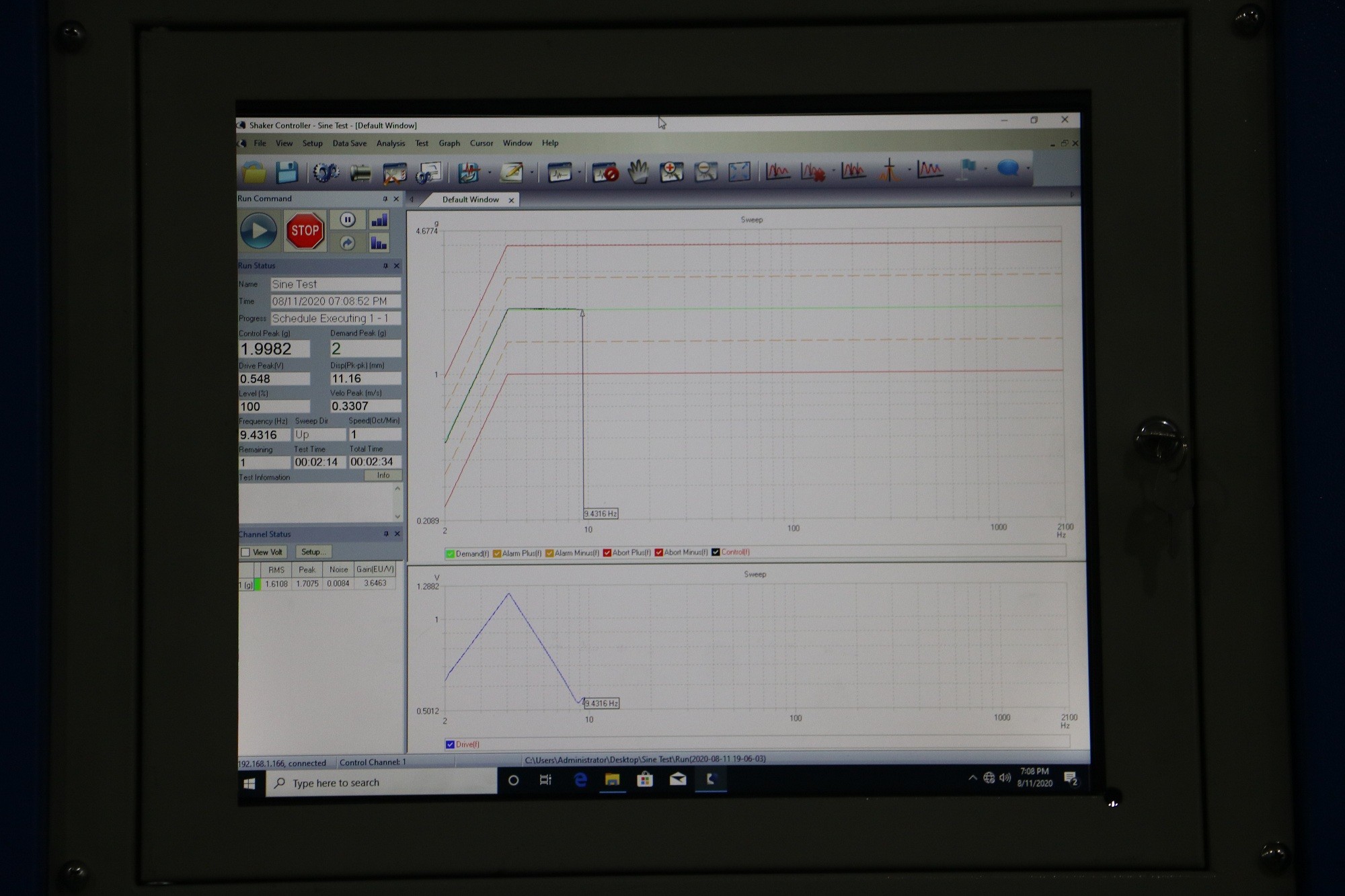

Ejemplo de vibración para pruebas aleatorias
Características:
1. Esqueleto de bobina dinámica bien diseñado, con una mayor frecuencia de resonancia axial de etapa superior.
2. Circuito de doble imán, baja dispersión de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de varilla oscilante rectos y orientación de rigidez del cuerpo compuesto orientada a la importación, capacidad de carga excéntrica.
4. Base de aislamiento con muñón dedicada al uso de cámara de aire, facilidad de instalación y movilidad.
5. Tecnología avanzada en todo el sistema para garantizar la alta fiabilidad de la bobina dinámica.
6. Nuevo diseño de conductos que mejora el efecto de refrigeración.

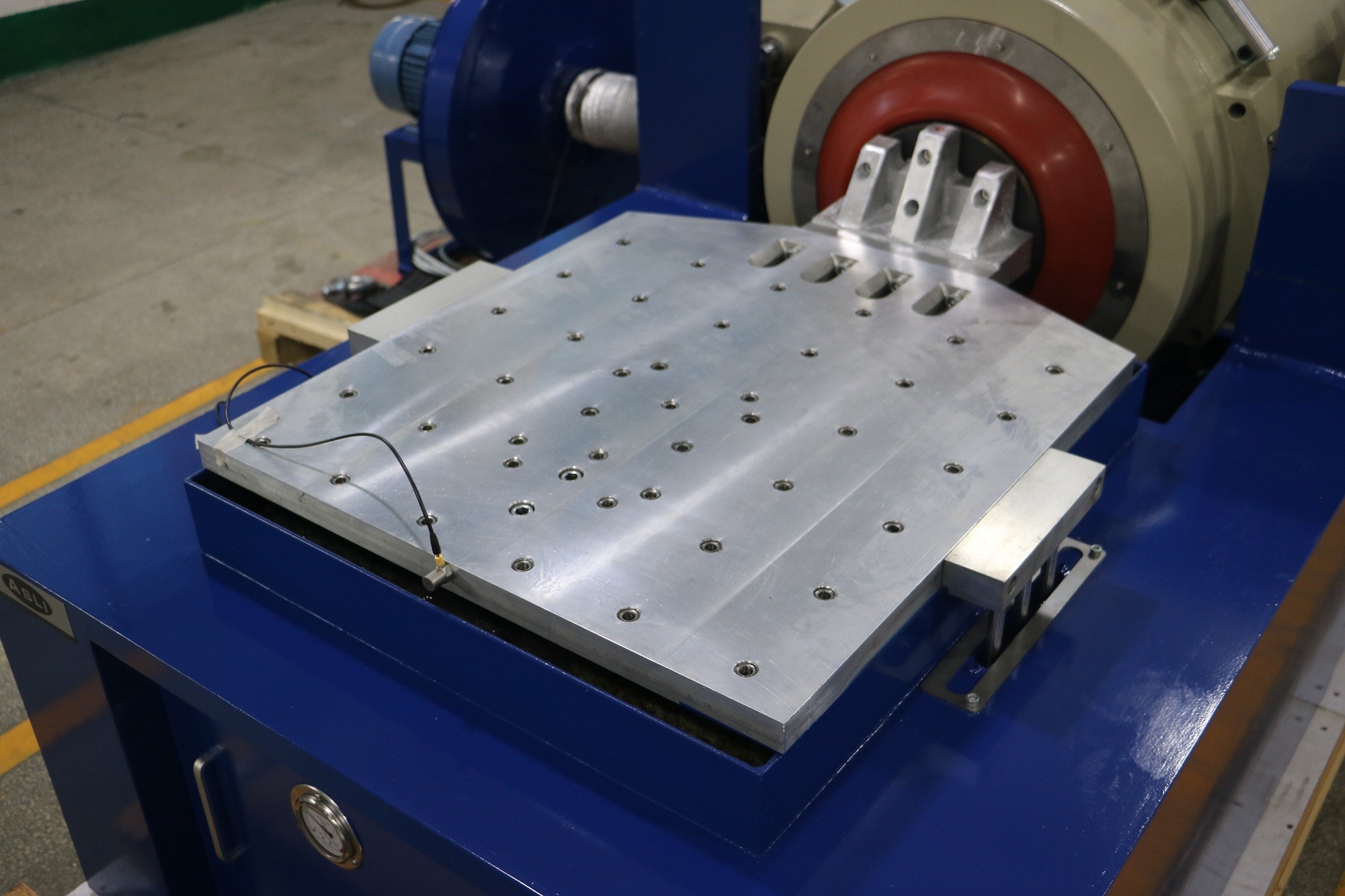

7. Rigidez estática y rigidez dinámica de la pequeña cámara de aire de soporte, lo que aumenta la capacidad de la mesa de vibración y mejora el rendimiento a bajas frecuencias.Parámetros técnicos de la mesa de vibración horizontal (prueba en ejes X, Y)
Parámetros técnicos de la mesa de vibración vertical (prueba en eje Z):

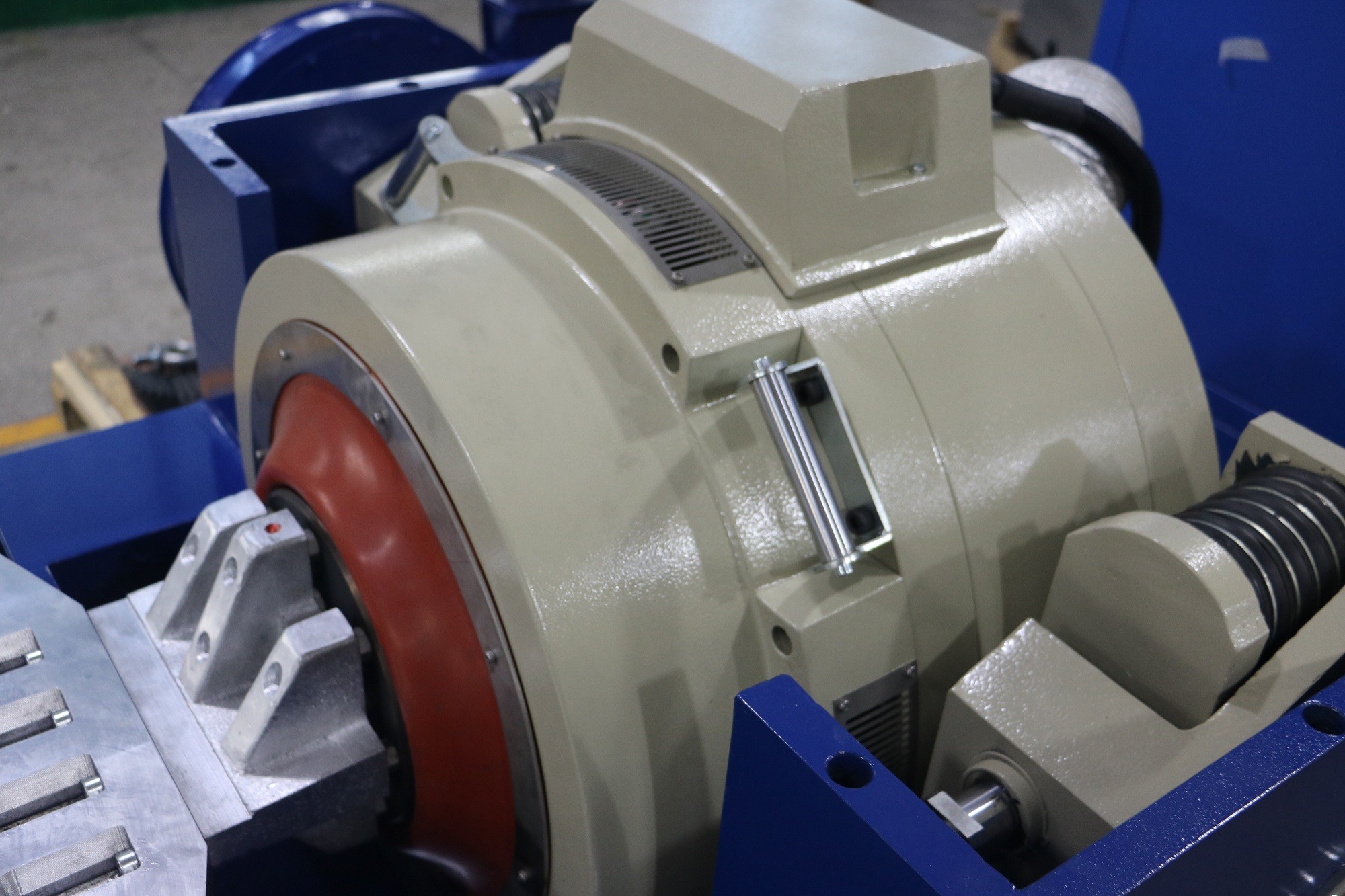

Fotos de referencia:
Imagen del embalaje:
Bienvenido a contactarnos Mesa de prueba de vibración de transporte que simula vibrador de transporte en dirección XYZ
