1.8m/S Shaker Table industrial, equipo de prueba de vibración 10000N
Product Details
| fuerza sinusoidal: | 10000N | Velocidad: | 1,8 m/s |
|---|---|---|---|
| Desplazamiento: | 51mm | Frecuencia: | 3~3000hz |
| cargando: | El peso total es de: | aceleración: | 100G |
| armadura: | 240 mm | ||
| Resaltar |
tabla industrial de la coctelera 10000N,tabla industrial de la coctelera 1.8m/s,equipo de prueba de vibración 10000N |
||
Product Description

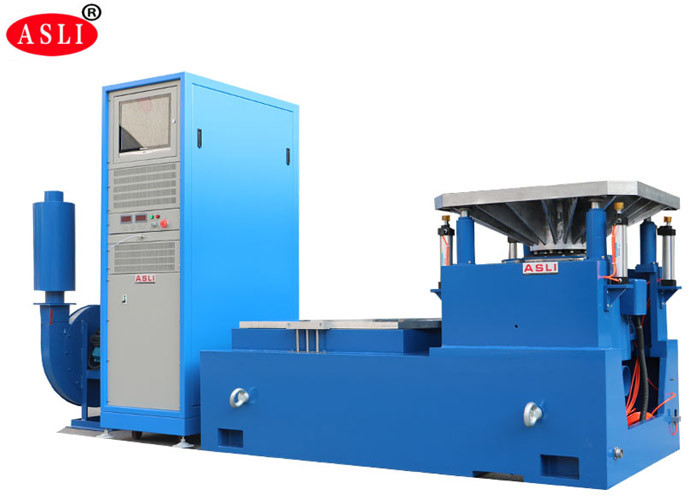

El ES-10 es un agitador de vibración electrodinámico de alto rendimiento diseñado para ambientes de pruebas industriales exigentes.Círculos de acción del esqueleto auto-generados, soporte aerotransportado y rodamientos de rodillos de precisión con guía lineal, este sistema ofrece pruebas fiables de vibración aleatoria sinusoidal y de banda ancha de tres ejes.Es ampliamente aplicado en la defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
Descargar la ficha técnica ES-10 (PDF)
- Fuerza nominal:Fuerza senoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 20000N
- Rango de frecuencia:3 Hz a 3000 Hz
- Modo de frecuencia de barrido:Lineal, logarítmico, barrido hacia adelante y hacia atrás, frecuencia fija
- Tiempos de frecuencia de barrido:1 a 32767
- Tiempo de frecuencia de barrido:Frecuencia fija / 1 ‰ 3600 minutos; se pueden mostrar curvas de frecuencia de barrido
- Aceleración máxima:Se aplicarán las siguientes medidas:
- Velocidad máxima:1.8 m/s
- El desplazamiento máximo:51 mm p-p (sin carga), doble pico
- Deslocamiento por impacto:de una longitud igual o superior a 50 mm
- Peso de la bobina móvil:14 kg de peso
- Onda de vibración:Sí, aleatorio, conmoción
- Diámetro de la bobina móvil:Φ240 mm
- Las dimensiones del sistema de vibración:El valor de las emisiones de CO2 de los vehículos de las categorías M1 y M2 será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y M3 de las categorías M3 y M4.
- Peso del sistema de vibración:960 kg
- Configuración de la tabla:Expansión vertical de 600 mm × 600 mm y mesa de deslizamiento horizontal de 600 mm × 600 mm
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Generador de vibraciones 1 juego
- Regulador de vibración 1 juego
- Cámara de conexión de comunicaciones 1 conjunto
- Amplificador de potencia DA-10 1 juego
- Potencia de excitación 1 pc
- Software del controlador 1 juego
- Sistema de refrigeración 1 juego
- Computación industrial 1 juego
- Impresora a color 1 juego (opcional)
- Sensor de aceleración (incluida la línea de salida)
- Instalación de vibración 1 juego (opcional, según la muestra de ensayo)

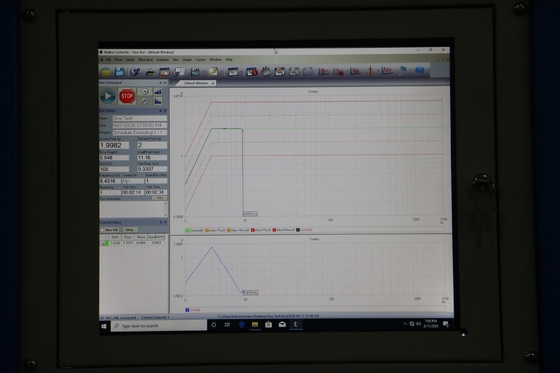

El controlador de vibración es el diseño más reciente de nuestra compañía, adoptando una arquitectura de sistema distribuido internacionalmente avanzada.Su núcleo es el último procesador de alta velocidad de 32 bits de la serie TMS320 de TILos informes de prueba se generan automáticamente en formato Word. Durante o después de la prueba, los informes se pueden editar y luego generarse automáticamente o manualmente.

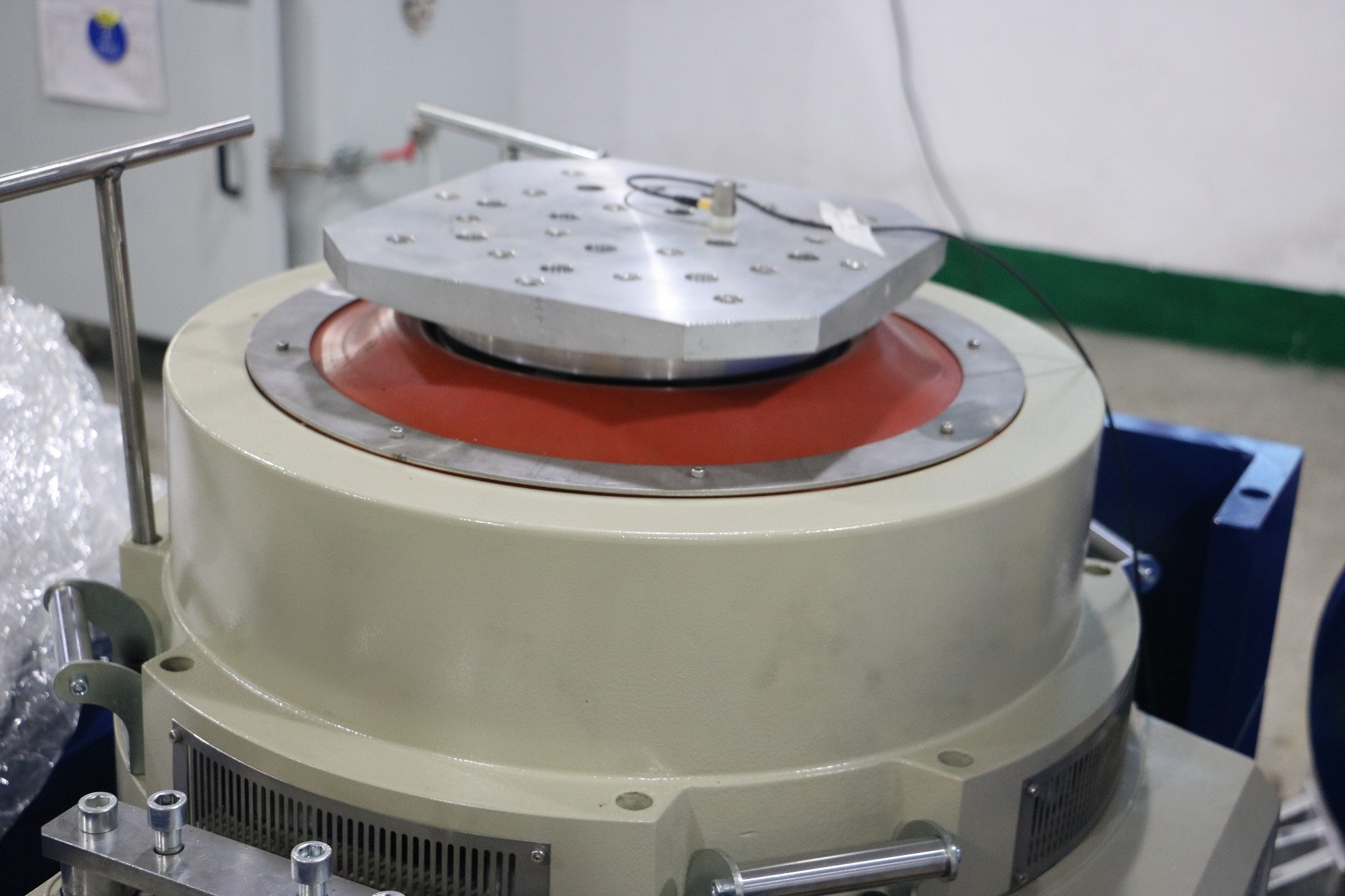

- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y diseño racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una excelente capacidad de carga excéntrica.

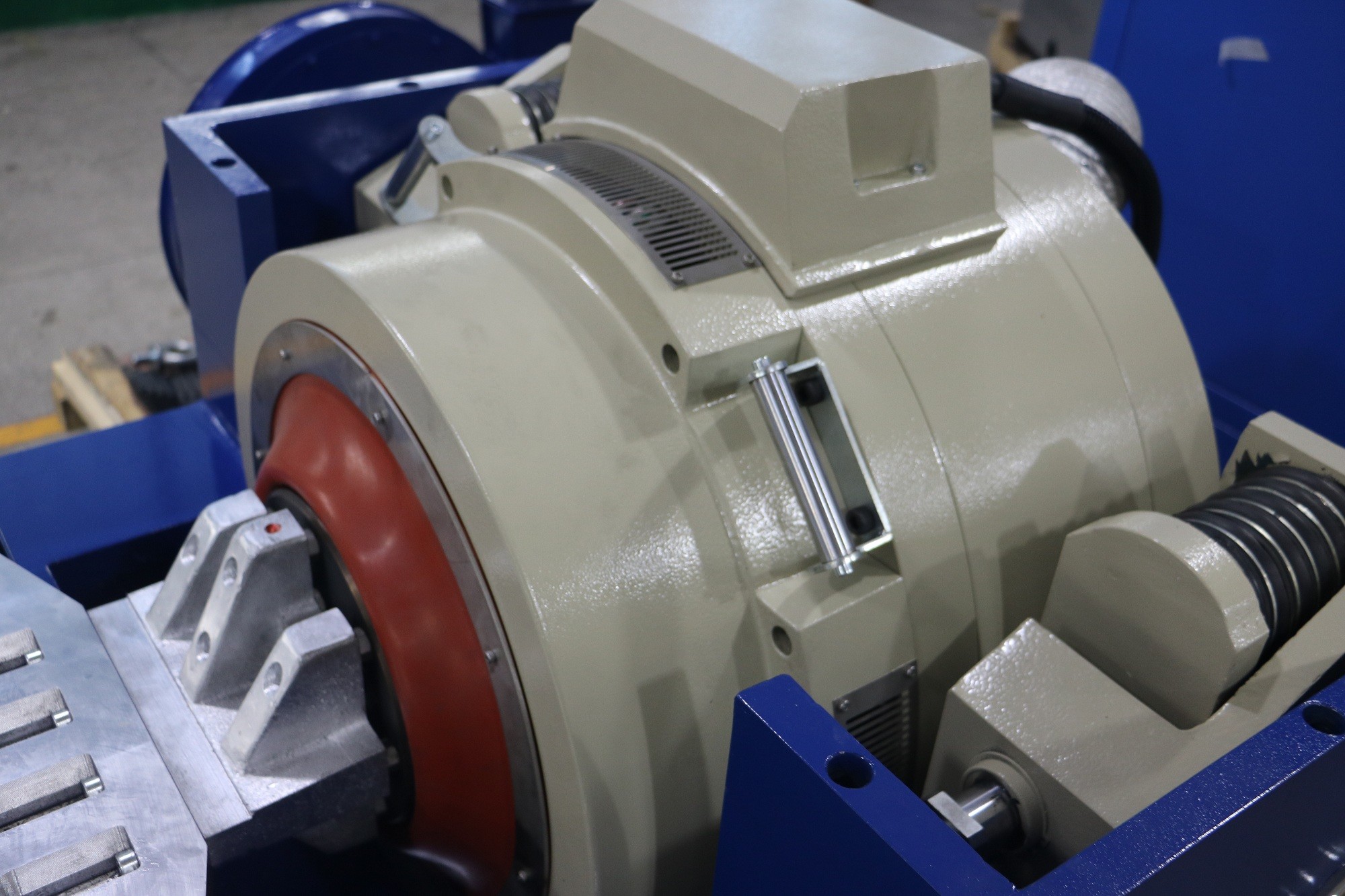

- Trunnion fundación de aislamiento dedicada al uso de hormonas, ofreciendo una instalación móvil conveniente.
- La tecnología avanzada del sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- Estática y dinámica del rodamiento con globo pequeño, aumentando la capacidad de soporte de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
Product Highlights
La mesa vibratoria industrial ES-10 ofrece una fuerza sinusoidal de 10000 N, una velocidad de 1,8 m/s, un desplazamiento de 51 mm, una carga de 270 kg y una frecuencia de 3-3000 Hz. El circuito magnético dual avanzado, las pruebas de tres ejes X/Y/Z, la refrigeración por aire y el controlador programable garantizan pruebas de vibración confiables y eficientes para aplicaciones aeroespaciales, automotrices y electrónicas.
