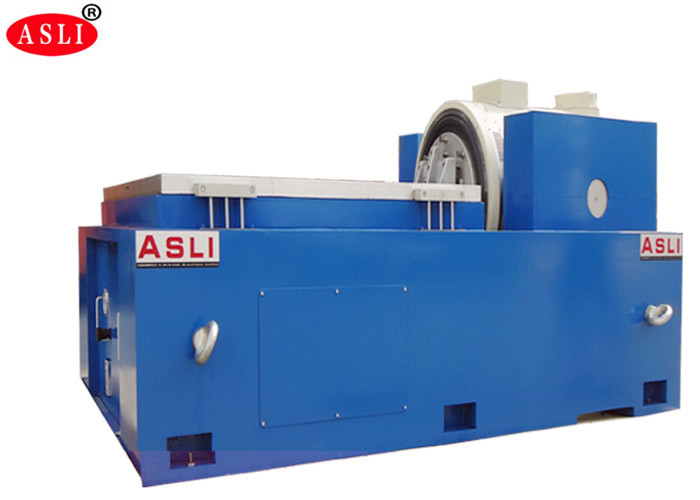

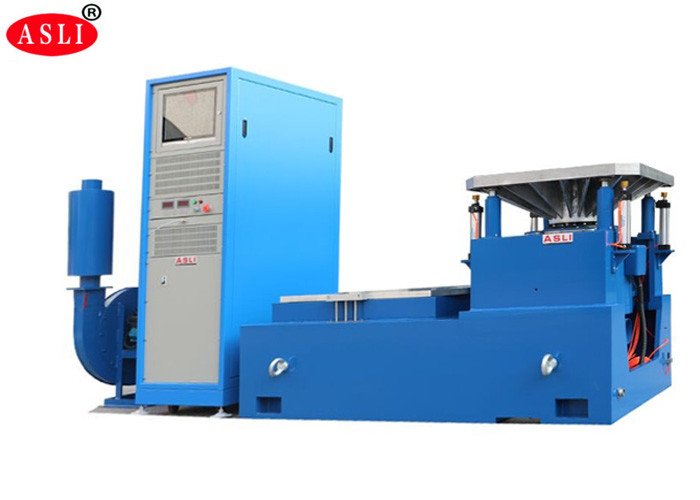

El sistema de prueba de vibración se utiliza principalmente para pruebas ambientales de vibración y choque de productos, pruebas de detección de estrés ambiental y pruebas de confiabilidad. Probador de vibración electromagnética completamente de acuerdo con el estándar de diseño de prueba relacionado con la batería, simulación bajo ciertas condiciones de la prueba de vibración de la batería, la batería o el paquete de batería se fija en la mesa de vibración, de acuerdo con la frecuencia prescrita, el modo de aceleración y desplazamiento a lo largo de la muestra de la batería La vibración de tres baterías medidas en direcciones mutuamente perpendiculares no debe tener fugas, no desanimarse, no romperse, no provocar incendios ni explosiones. El ámbito de aplicación de las pruebas de vibración es extremadamente amplio, desde placas de circuitos, baterías, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos y otros productos industriales.
Estándares de prueba
GB/T 31241-2014 Productos electrónicos portátiles con baterías de iones de litio y requisitos de seguridad de las baterías
GB/T 18287-2013 La especificación del teléfono celular utiliza batería de iones de litio. Los requisitos de cortocircuito externo
GB/T 8897.4-2008 Celda galvánica parte 4 los requisitos de seguridad de las baterías de iones de litio
YD/T 2344.1-2011 Paquete de baterías de iones de litio y fosfato de hierro para comunicación Parte 1: batería integrada
GB/T 21966-2008 Los requisitos de seguridad de la batería de litio y la batería en el transporte.
Batería de iones de litio MT/T 1051-2007 utilizada para lámpara de minero
YD 1268-2003 Requisitos de seguridad y métodos de prueba de baterías de litio y cargadores utilizados en teléfonos móviles.
GB/T 19521.11-2005 Paquete de baterías de iones de litio de mercancías peligrosas características peligrosas inspección de estándares de seguridad
YDB 032-2009 Paquete de baterías de iones de litio de tipo respaldo de comunicación
UL 1642:2012 Estándar para baterías de litio
UL 2054: 2012 Baterías domésticas y comerciales
UN38.3 (2012) Parte 3: propuesta para el transporte de mercancías peligrosas - manual de prueba y estándar
IEC62133-2012 Requisitos de seguridad para baterías y paquetes de baterías que contienen electrolitos alcalinos o ácidos.
IEC 62281: 2004 Los requisitos de seguridad en el transporte de baterías de litio y baterías.
CEI 60086: 2007Celda galvánica parte 4 los requisitos de seguridad de las baterías de iones de litio
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E, etc.
| Parámetros del generador de vibraciones electromagnéticas: | ||||
| Fuerza máxima de excitación sinusoidal | 5000Kg.f pico | |||
| La mayor fuerza de vibración aleatoria. | 5000Kg.f r.ms | |||
| La mayor fuerza de vibración de choque. | 10000Kg.f pico | |||
| Rango de frecuencia | CC ~ 4000 Hz | |||
| Desplazamiento máximo | 75 mm pp (valor pico a pico) | |||
| Velocidad máxima | 1,8 m/s | |||
| Aceleración máxima | 100G(980m/s2) | |||
| Primera frecuencia resonante | 3500Hz | |||
| Carga máxima | 750 kilos | |||
| Diámetro de la bobina móvil (diámetro de la mesa de trabajo) | Diámetro de 450 mm. | |||
| La calidad de la bobina móvil. | 50 kilos | |||
| Carga máxima | 750 kilos | |||
| Mesa de tornillo | 13xM8 | |||
| Fuga de flujo magnético | <10 gauss | |||
| Dimensión | 800 mm x 800 mm x 800 mm (máquina vertical) | |||
| Peso | Alrededor de 1500 kg. | |||
| El servosistema | ||||
| Función | Temperatura, presión del aire, desplazamiento, sobretensión, sobrecorriente, subtensión de entrada, falla externa, fuente de alimentación de control, lógica, falta de entrada igual. | |||
| Controlador de vibración digital | ||||
| Configuración de hardware | Entrada de 2 canales, entrada de 1 canal | |||
| Computadora de control | Pantalla de cristal líquido (con teclado/ratón óptico) | |||

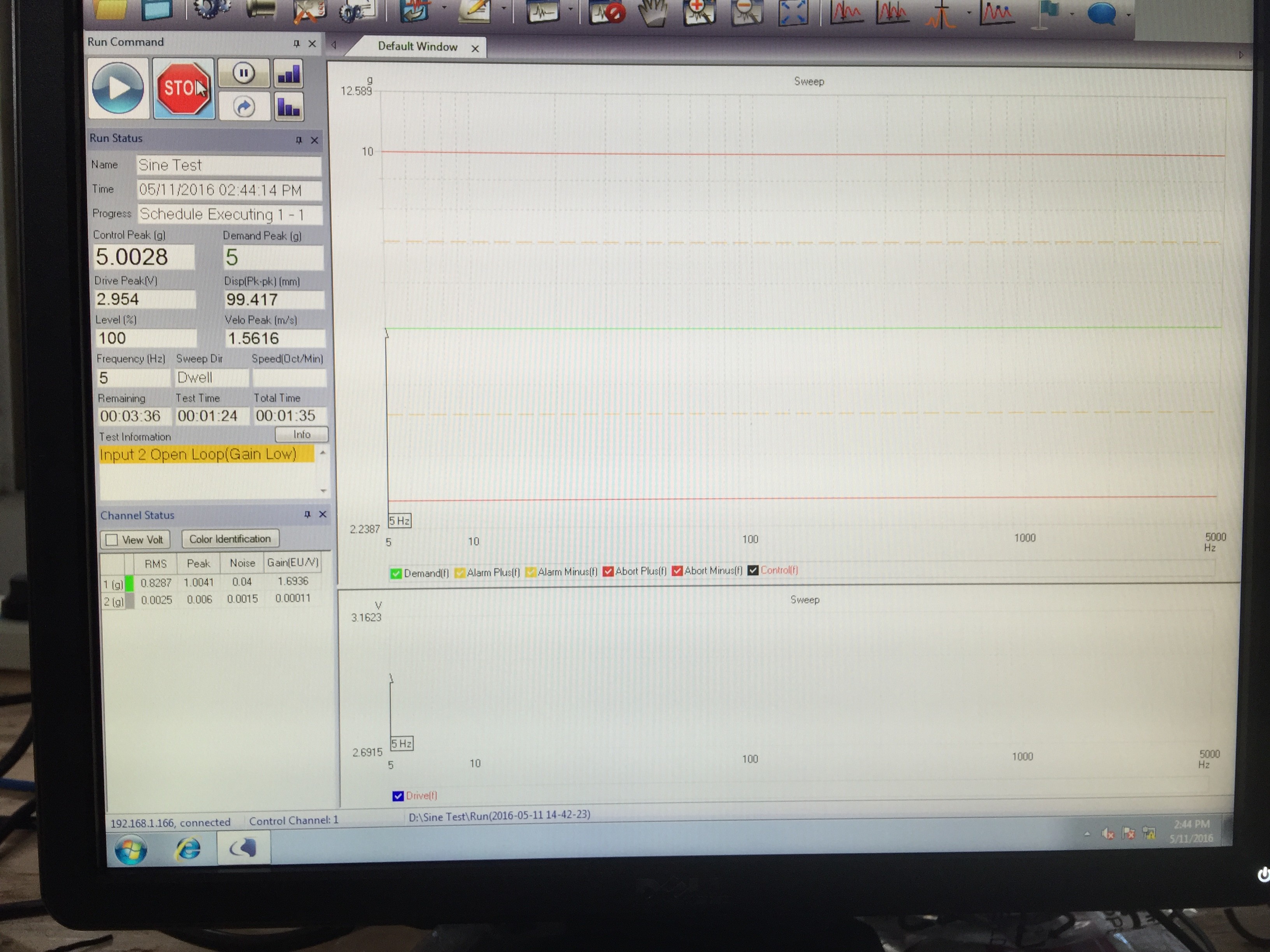

| Software | Operación en chino/inglés, análisis en el dominio del tiempo y en el dominio de la frecuencia, fuente de señal, análisis de frecuencia de barrido sinusoidal, etc. WORD puede generar automáticamente informes de prueba, visualización de señales y datos, almacenamiento, configuración de los parámetros de prueba y análisis de la función. | |||
| Sistema operativo | Windows 2000/XP | |||
| Sensor de aceleración en blanco y negro |
dominio de frecuencia: 1—2000Hz sensibilidad: 50mv/g rango de temperatura: -24 - 250 ℃ |
|||
| Requisito eléctrico | ||||
| fuente electrica | Trifásico, 380V/50Hz | |||
