Sistemas de pruebas automotrices clasificados superiores de la vibración para simular el funcionamiento y las condiciones dinámicas del ambiente del campo
equipo de prueba de vibración ES-20.pdf
Uso:
¿Cuál es el propósito de la prueba de la vibración?
La prueba de vibración es un proceso que supervisa los niveles y los modelos de las señales de la vibración dentro de un componente, de una maquinaria o de una estructura, para detectar acontecimientos anormales de la vibración y para evaluar el estado general del objeto de prueba.
Somos fabricante de probador de tres ejes electromágnetico vendedor caliente del laboratorio del choque de vibración de la tabla de la vibración, adoptamos ‘estructura doble-magnética del circuito’, los ‘círculos esqueléticos uno mismo-generados de la acción’, ‘ayuda aerotransportada’ y los ‘rodamientos de rodillos y la dirección linear’, ‘la tecnología moderna avanzada del aislamiento del muñón’ y la tecnología especial, se pueden terminar en prueba de vibración sinusoidal de tres ejes de X, de Y, de Z y las pruebas de vibración al azar de banda ancha, para ser terminado por (mitad - onda trapezoidal, de sierra de diente del seno,) el pulso y la prueba clásicos del espectro de la respuesta del choque. Estos productos son ampliamente utilizados en defensa nacional, armas, la aviación, el espacio aéreo, comunicaciones, electrónica, aparatos eléctricos, comunicaciones, aparatos electrodomésticos y otros campos.
Características de alta frecuencia del probador del cansancio de la vibración:
1. Esqueleto dinámico bien diseñado del círculo, con una frecuencia axial de la resonancia de una etapa más alta.
2. circuito Dos-magnético, punto bajo de la salida del flujo magnético, estructura y racional compactos.
3. Rodamientos de rodillos de Rod del eje de balancín rectos y orientación compuesta importación-orientada de la tiesura del cuerpo, capacidad de carga excéntrica.
4. Fundación dedicada al uso de la hormona, la instalación del aislamiento del muñón de la conveniencia móvil.
5. La tecnología avanzada se mueve alrededor del sistema para asegurarse de que el círculo dinámico de la alta confiabilidad.
6. Nuevo diseño del conducto y aumentar el efecto de enfriamiento.
7. La tiesura estática, tiesura dinámica del pequeño globo que lleva, aumentando la capacidad de la tabla de la vibración, mejora funcionamiento de baja fricción.
Parámetros técnicos del probador de alta frecuencia electrodinámico de la vibración:
| Modelo |
Seno clasificado Fuerza (n) |
Al azar clasificado Fuerza (n) |
Frecuencia Gama (herzios) |
Aceleración clasificada (m/s2) | Velocidad clasificada (m/s) |
Dislocación clasificada (p-p) milímetro |
Max. Loading (kilogramos) | bobina móvil (kilogramos) |
Dimensione de Bobina móvil (milímetros) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |

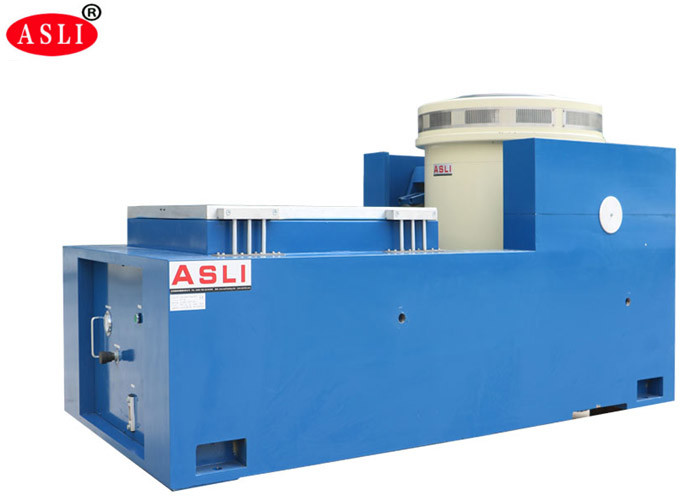

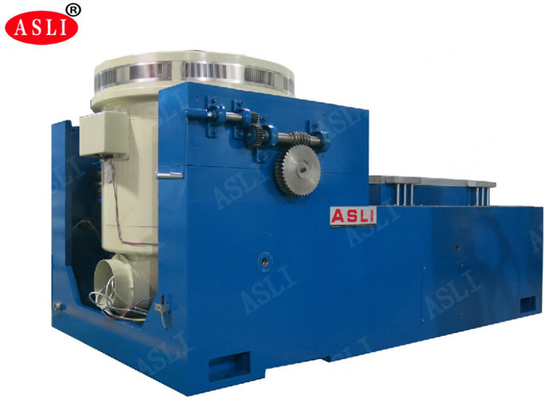

características horizontales del soporte:
1. Dentro del pequeño banco cargado para realizar una aceleración más alta y frecuencia de trabajo, para mejorar la capacidad de carga y el funcionamiento del banco entero de la máquina.
2. El banco horizontal y el banco de la vibración son tipo integral, con la estructura perfecta, conveniencia a instalar y a ajustar.
3. Pista de la presión estática, forma de V, con la capacidad de cuesta-resistente y del prejuicio-cargamento resistentes.
Bomba de aceite incorporada, buena estructura y funcionamiento fácil.
parámetros técnicos del ampliador horizontal:
| Modelo | Tamaño del banco (milímetros) | Gama de frecuencia (herzios) | Peso de las piezas móviles (kilogramos) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
características verticales del extendido-banco:
El extendido-banco vertical y las abrazaderas especificadas, precisión calculada, diseño elaborado del VT, para asegurar al cliente adquirieron el mejor funcionamiento según la estructura perfecta, material de alta calidad
y ejecución.
parámetros técnicos del ampliador vertical:
| Modelo | Peso (kilogramos) | Max. Frequency (herzios) | Tamaño del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | × 1200 1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
¡Para más información con respecto a los sistemas de pruebas automotrices clasificados superiores de la vibración para simular el funcionamiento y las condiciones dinámicas del ambiente del campo, agradable para entrarnos en contacto con!
