cámara de pruebas de vibración ES-6.pdf

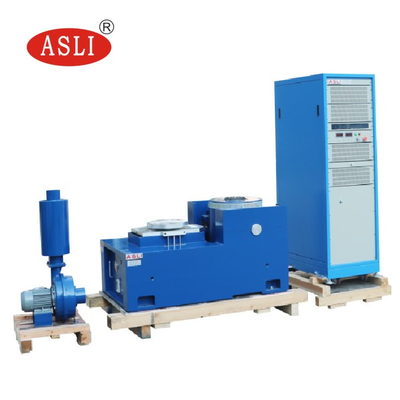

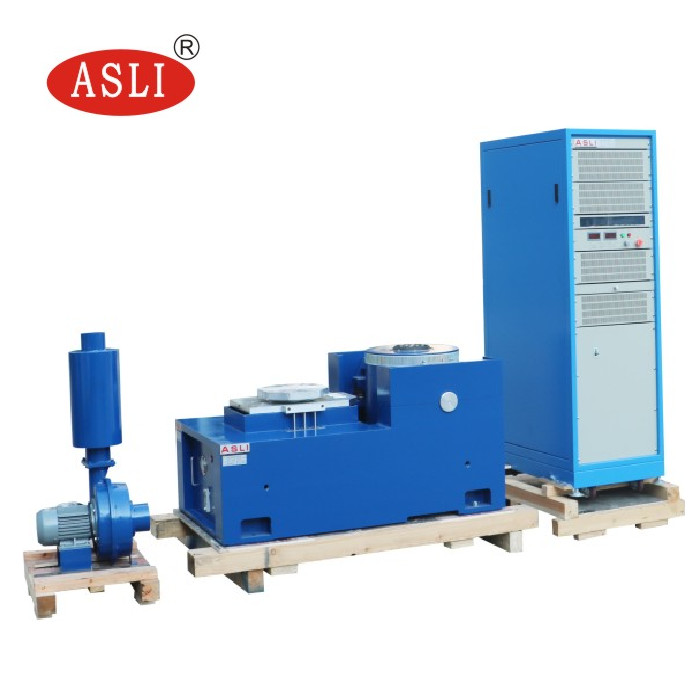

Agitador electrodinámico de alta frecuencia con refrigeración por aire y bobina móvil grande
El sistema de pruebas de vibración electromagnética de la serie ES está especialmente diseñado para satisfacer la necesidad de funcionamiento a largo plazo; la instalación de una base resistente a la vibración puede lograr vibraciones verticales y horizontales. La plataforma estándar está instalada con un dispositivo de aislamiento de impactos de airbag de alta eficiencia para que la vibración transmitida al edificio se pueda minimizar, al mismo tiempo que se evita la necesidad de una base adicional en la mayoría de los casos.
Un conjunto completo del sistema de pruebas de vibración se compone de un agitador, un sistema de alimentación y un sistema de control de medición de vibraciones, de acuerdo con las normas nacionales e internacionales pertinentes (como: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS, etc.) para proporcionar soporte técnico para establecer la inspección de calidad del producto.
Características del producto
* Sistema de suspensión flexible y guía de línea recta, gran capacidad de carga, buen rendimiento de guía y alta estabilidad.
* La rigidez estática del airbag de carga central es grande, la rigidez dinámica es pequeña, la capacidad de carga es fuerte y el rendimiento dinámico es excelente.
* Diagnóstico de autoexamen rápido y protección de cadena, alta seguridad y fiabilidad;
* El dispositivo de aislamiento y amortiguación del airbag hace que el vibrador no necesite una base especial, reproduce perfectamente la onda de vibración y reduce la transmisión de la vibración.
* Proporciona diferentes usos de plataformas de expansión horizontal y vertical;
* Se puede utilizar con todo tipo de controladores de vibración y la operación es sencilla.
Parámetros:
| Modelo |
Seno nominal Fuerza (N) |
Aleatorio nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p)mm |
Carga máxima (Kg) | bobina móvil (Kg) |
Dimensión de Bobina móvil (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Características de la plataforma extendida vertical:
La plataforma extendida vertical VT y las abrazaderas especificadas, calculadas con precisión, diseño elaborado, para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con la perfección
Características del soporte horizontal:
Dentro de la plataforma de carga pequeña para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de toda la plataforma de la máquina.
La plataforma horizontal y la plataforma de vibración son de tipo integral, con una estructura perfecta, convenientes para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y resistencia a la carga sesgada.
Bomba de aceite incorporada, buena estructura y fácil funcionamiento.

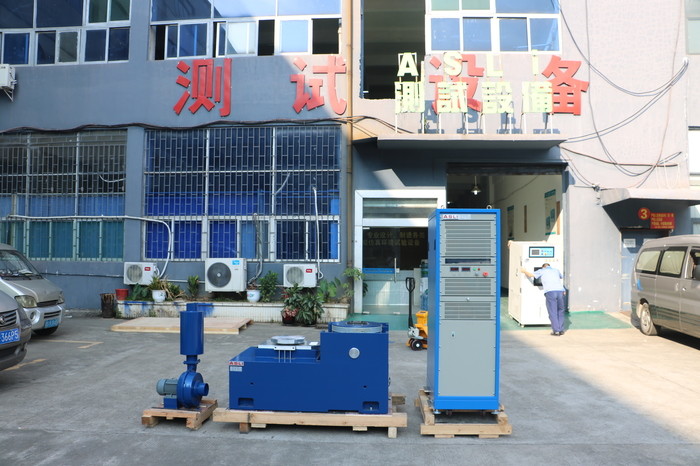

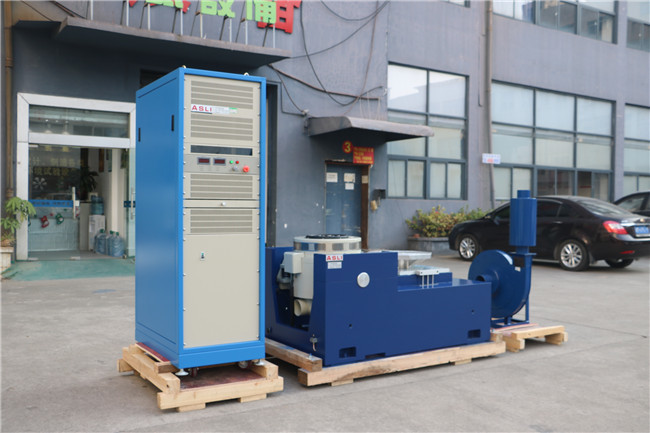

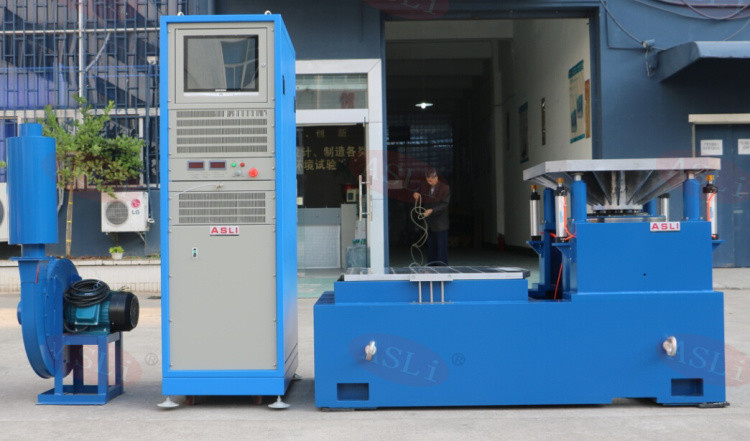

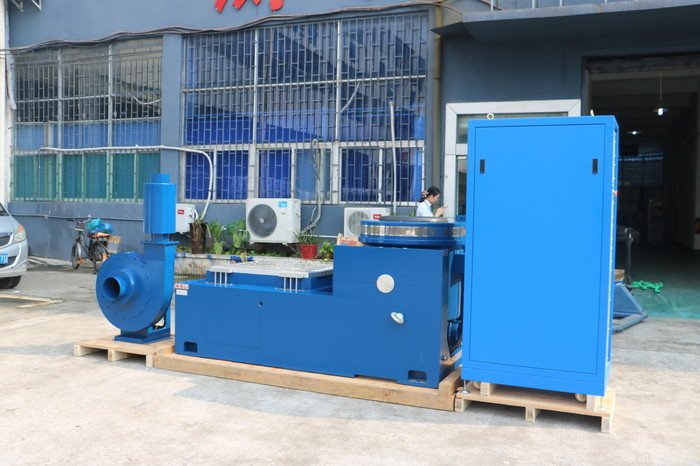

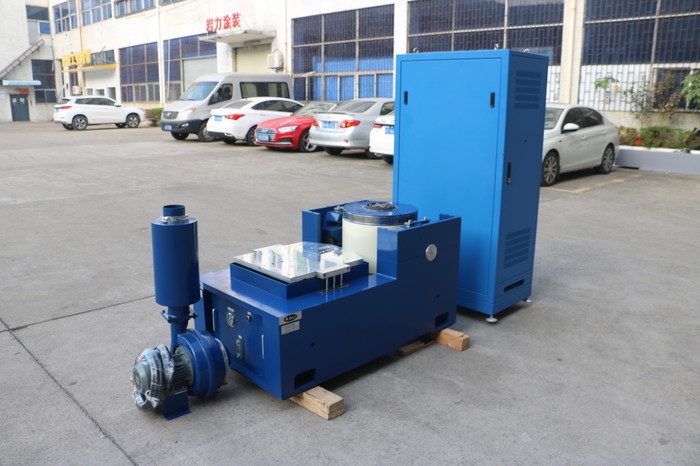

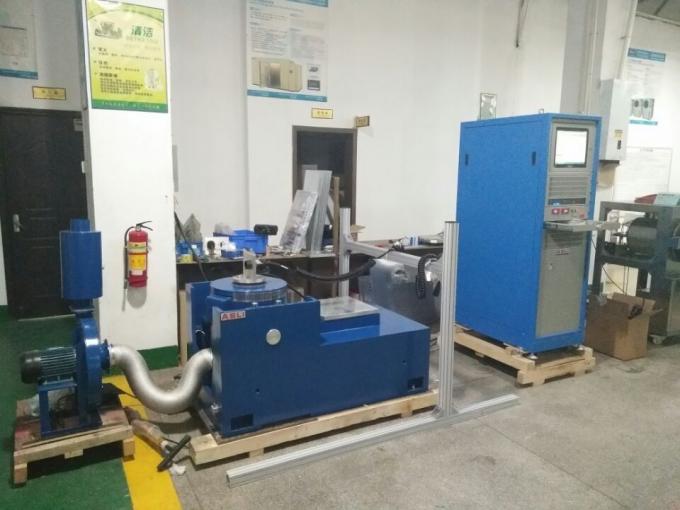

Imágenes de referencia:
