Máquina de prueba de laboratorio del equipo de prueba de la tabla de la vibración del tablero 3000kg.F 2.0m/S del PWB

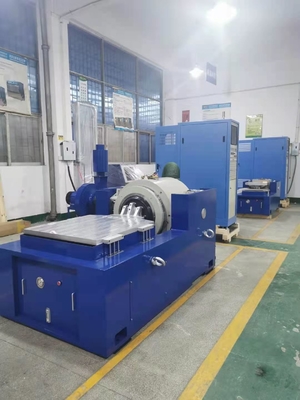

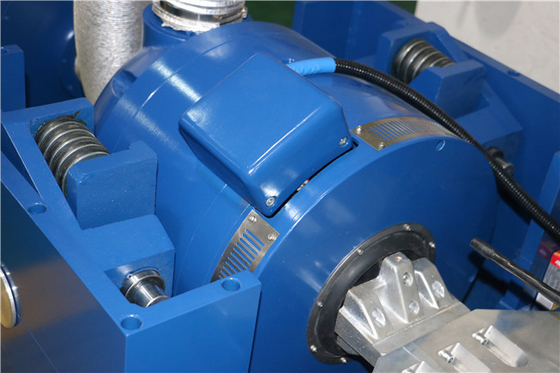

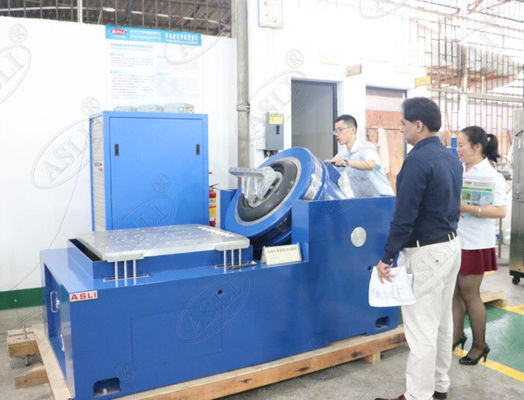

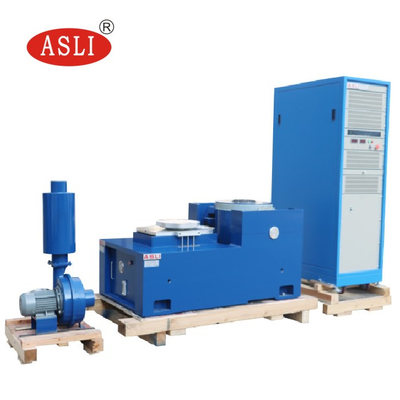

Sistema de prueba de vibración electrodinámica
La mesa de vibración electromagnética se usa ampliamente en defensa, aviación, aeroespacial, comunicaciones, electrónica, automóviles, electrodomésticos y otras industrias. Este tipo de equipo se utiliza para descubrir fallas tempranas, simular las condiciones de trabajo reales y la prueba de resistencia de la estructura, la aplicación del producto es amplia, el ancho de la aplicación es obvio, el efecto de la prueba es notable y confiable. Onda sinusoidal, FM, barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud, control de tiempo, control por computadora con todas las funciones, aceleración fija simple/amplitud fija. Equipo a través de fallas continuas al ejecutar 3 meses de pruebas, rendimiento estable, calidad confiable.
HOJA DE DATOS DE RENDIMIENTO
| Coctelera (ES-30) | ||
| Fuerza sinusoidal (pico) | 30kN | |
| Fuerza de choque (pico) | 60 kN | |
| Rango de frecuencia | 5~2,600Hz | |
| Desplazamiento (continuo) | 100 milímetros | |
| Máx. Velocidad | 1,8 metros/s | |
| Máx. Aceleración | 75GRAMO | |
| Diámetro de armadura | 445 milímetros | |
| 1calleorden de frecuencia resonante | 2,400Hz | |
| Momento excéntrico permitido | >500 Nxm | |
| Peso de la armadura | 40 kilos | |
| Dimensión del tornillo HE/ST | M10(métrico) | |
| Frecuencia de aislamiento de vibraciones axiales | <3Hz | |
| Máx.PAGcargar | 500 kilos | |
| Fuga de flujo magnético | ≤1 tonelada | |
| Dimensiones (largo x ancho x alto, desembalado) | 1.330x860x1.250mm | |
| Peso (sin embalar) | 2.500 kilos | |
| Instalación | Alfombra de goma (se requieren pernos de anclaje) | |
| Amplificador de potencia | ||
| Salida del amplificador | 30 kVA | |
| SNR | >65dB | |
| Tensión de salida nominal | 120 Vrms | |
| Eficiencia del amplificador | >90% | |
| Dimensiones (largo x ancho x alto, desembalado) | 800x900x2.100mm | |
| Peso (sin embalar) | 500 kilos | |

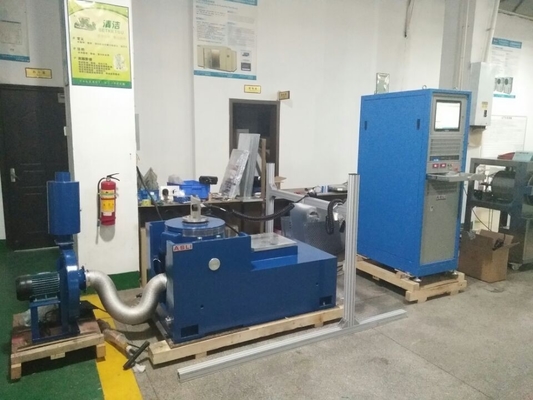

| Soplador (Modelo#PBL-W.30) | ||
| Volumen de aire | 0,46metro3/s | |
| Fuerza | 7,5 kilovatios | |
| Diámetro del conducto de aire | 200 milímetros | |
| Presión de aire | 8,8 kPa | |
| Instalación | Capaz de conectarse al techo (hasta dos curvas de 90 grados), recorrido máximo de 20' | |

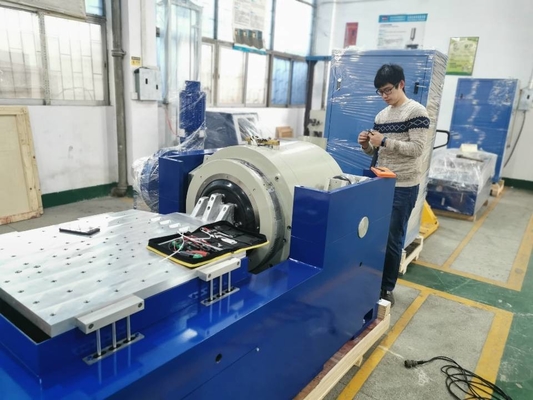

| Mesa deslizante horizontal | ||
| Dimensiones | 600x600mm | |
| Espesor | 45mm | |
| Frecuenciayoimitar | 2.000Hz | |
| Eficazmetroculo | 54 kilos | |
|
Nota: 1. Se utiliza un cojinete de película de aceite de alta presión para una mejor uniformidad. |
||
| VibraciónControlador yAcelerómetro | ||
| Controlador de vibración | Controlador de vibracióncon Sinusoidal, Aleatoria, Choque y Autocalibración. | |
| Acelerómetro | 100 mV/g, Rango: 50 g, Frecuencia de trabajo: 1-10 kHz, Peso: 11 gramos, con cable de bajo ruido de 10 pies | |
| Otras funciones/accesorios compatibles | ||
| Cámaras ambientales | Apoyado | |
| Dispositivos móviles | Personalizable | |
| Paneles aislantes | Personalizable | |
| Artículos fijos | Personalizable | |
| Entorno de trabajo del sistema. | ||
| Rango de temperatura | 0-40℃ | |
| Rango de humedad | 0~90%, sin condensación | |
| Requisitos de energía | 380V/3f/50Hz,40kVA | |
| Presión de aire comprimido | 0,6 MPa | |
Especificación
| Nombre | Banco de pruebas de vibración de la batería de automóvil EN50604 IEC62133 UN38.3 para pruebas de laboratorio | ||||||||
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | Desplazamiento nominal (pp) mm | Máx. Carga (kilogramos) | bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 litros | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
