El sistema de prueba de vibración se utiliza principalmente para pruebas ambientales de vibración y choque de productos, pruebas de detección de estrés ambiental y pruebas de confiabilidad. Probador de vibración electromagnética completamente de acuerdo con el estándar de diseño de prueba relacionado con la batería, simulación bajo ciertas condiciones de la prueba de vibración de la batería, la batería o el paquete de batería se fija en la mesa de vibración, de acuerdo con la frecuencia prescrita, el modo de aceleración y desplazamiento a lo largo de la muestra de la batería La vibración de tres baterías medidas en direcciones mutuamente perpendiculares no debe tener fugas, no desanimarse, no romperse, no provocar incendios ni explosiones. El ámbito de aplicación de las pruebas de vibración es extremadamente amplio, desde placas de circuitos, baterías, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos y otros productos industriales.
Características principales

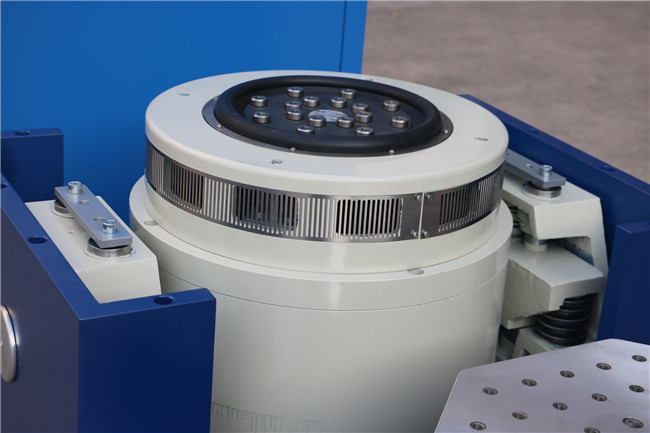

* Un agitador electrodinámico refrigerado por aire.

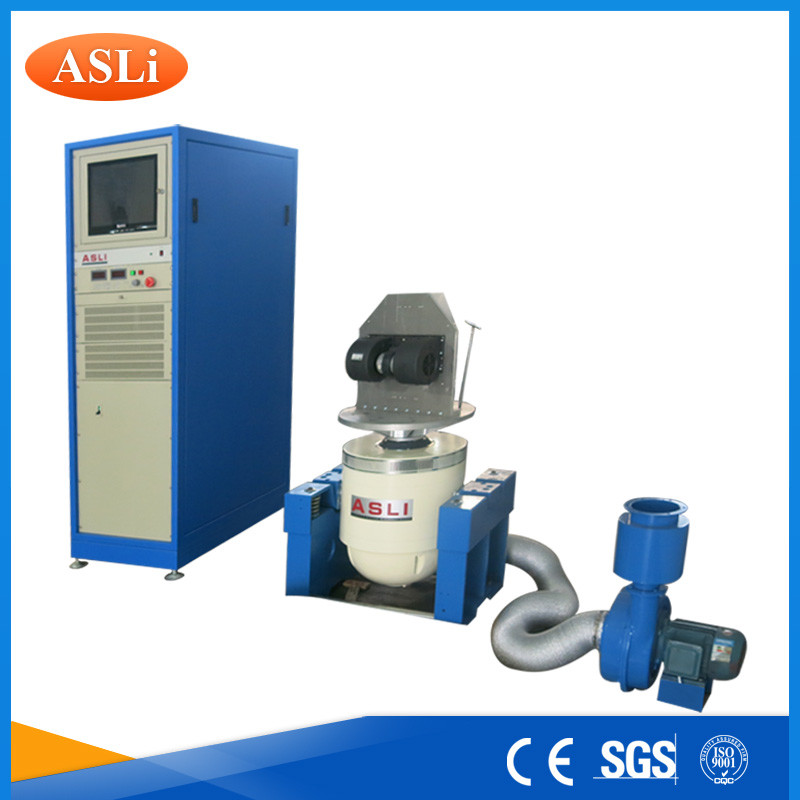

* Controlador de vibración y amplificador de potencia estructurados en un gabinete todo en uno
* Alcanzar un empuje sinusoidal máximo de 2400 newton.
* Pruebas de 3 ejes X,Y, Z
Funciones de control
* Vibración sinusoidal de frecuencia fija
* Vibración barrida * Vibración aleatoria
* Choque clásico
Aplicaciones típicas del sistema
* Prueba ambiental
* Prueba de estrés
* Pruebas de Vibración
Beneficios para el usuario
* El usuario puede realizar una fácil instalación
* Interfaz de usuario: pantalla táctil LCD para modo local y PC-Windows (a través de Ethernet) para control remoto
modo;
* Modo local: inicio rápido de una prueba predefinida, se pueden almacenar docenas de especificaciones de prueba;
* Modo remoto: todas las operaciones del sistema, incluida la definición de pruebas y el almacenamiento de las especificaciones de las pruebas en mostar, el control de las pruebas, la revisión de los datos de las pruebas y la documentación.
| Parámetros del generador de vibraciones electromagnéticas: | ||||
| Fuerza máxima de excitación sinusoidal | 5000Kg.f pico | |||
| La mayor fuerza de vibración aleatoria. | 5000Kg.f r.ms | |||
| La mayor fuerza de vibración de choque. | 10000Kg.f pico | |||
| Rango de frecuencia | CC ~ 4000 Hz | |||
| Desplazamiento máximo | 75 mm pp (valor pico a pico) | |||
| Velocidad máxima | 1,8 m/s | |||
| Aceleración máxima | 100G(980m/s2) | |||
| Primera frecuencia resonante | 3500Hz | |||
| Carga máxima | 750 kilos | |||
| Diámetro de la bobina móvil (diámetro de la mesa de trabajo) | Diámetro de 450 mm. | |||
| La calidad de la bobina móvil. | 50 kilos | |||
| Carga máxima | 750 kilos | |||
| Mesa de tornillo | 13xM8 | |||
| Fuga de flujo magnético | <10 gauss | |||
| Dimensión | 800 mm x 800 mm x 800 mm (máquina vertical) | |||
| Peso | Alrededor de 1500 kg. | |||
| El servosistema | ||||
| Función | Temperatura, presión del aire, desplazamiento, sobretensión, sobrecorriente, subtensión de entrada, falla externa, fuente de alimentación de control, lógica, falta de entrada igual. | |||
| Controlador de vibración digital | ||||
| Configuración de hardware | Entrada de 2 canales, entrada de 1 canal | |||
| Computadora de control | Computadoras originales, pantalla de cristal líquido (con teclado/ratón óptico) | |||
| Software | Operación en chino/inglés, análisis en el dominio del tiempo y en el dominio de la frecuencia, fuente de señal, análisis de frecuencia de barrido sinusoidal, etc. WORD puede generar automáticamente informes de prueba, visualización de señales y datos, almacenamiento, configuración de los parámetros de prueba y análisis de la función. | |||
| Sistema operativo | Windows 2000/XP | |||
| Sensor de aceleración en blanco y negro |
dominio de frecuencia: 1—2000Hz sensibilidad: 50mv/g rango de temperatura: -24 - 250 ℃ |
|||
| Requisito eléctrico | ||||
| fuente electrica | Trifásico, 380V/50Hz | |||
