Vibración electrodinámica Shaker With Air Cooling del CE 10KN
Product Details
| Onda de vibración: | seno, aleatorio, choque | Dirección de vibración: | X, Y, Z AXIS |
|---|---|---|---|
| Método de enfriamiento: | Refrigeración por aire | Solicitud: | Industria automotriz |
| Aporte: | 1 canal | Sensor de la aceleración: | 1 pieza |
| Resaltar |
Coctelera electrodinámica de la vibración 10KN,coctelera electrodinámica de la vibración del CE,vibración de la tabla de la coctelera del CE |
||
Product Description

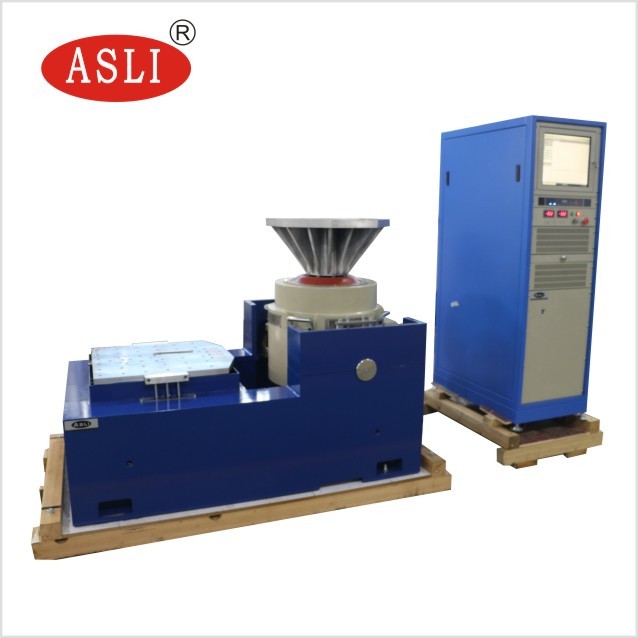

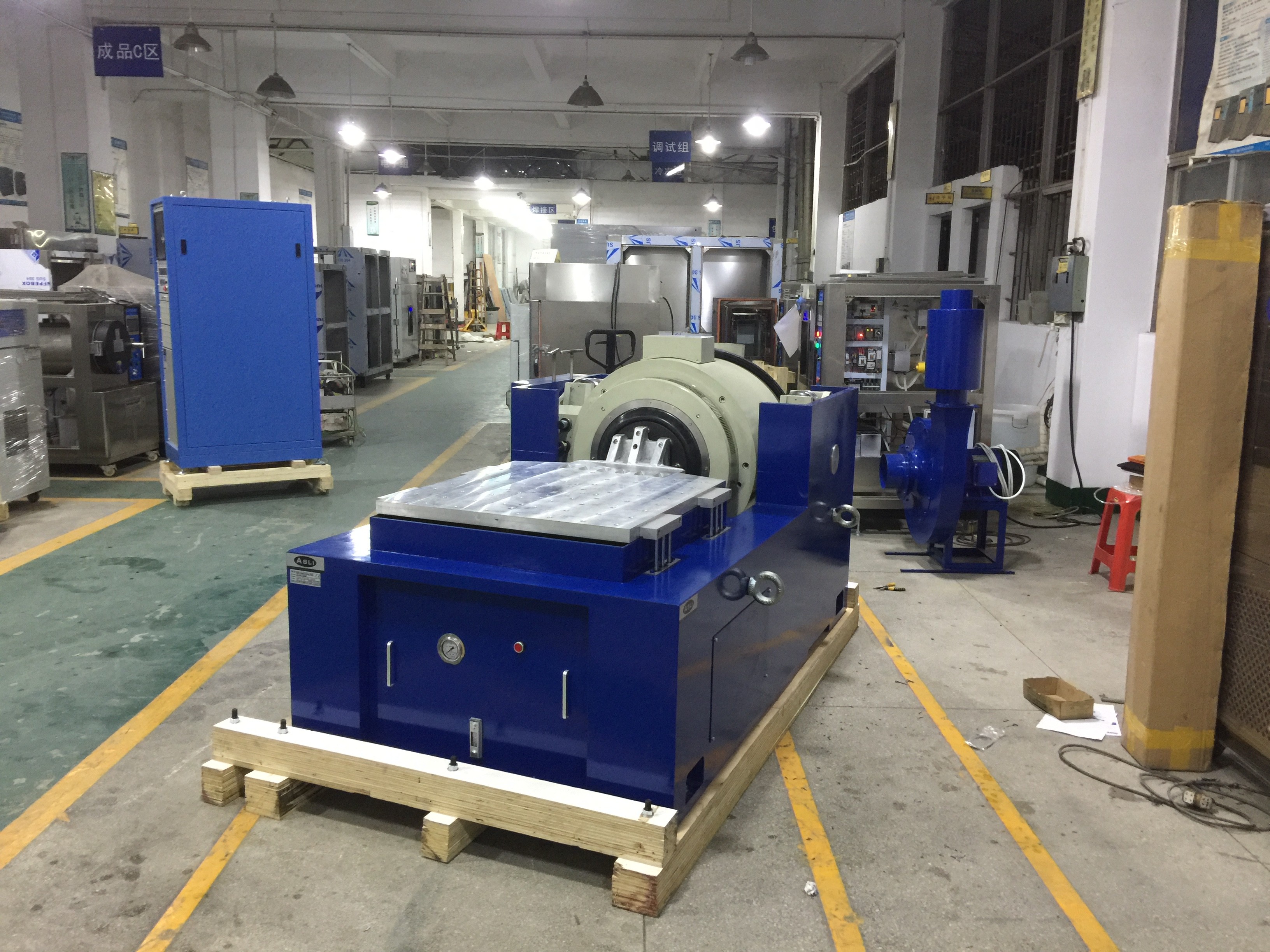

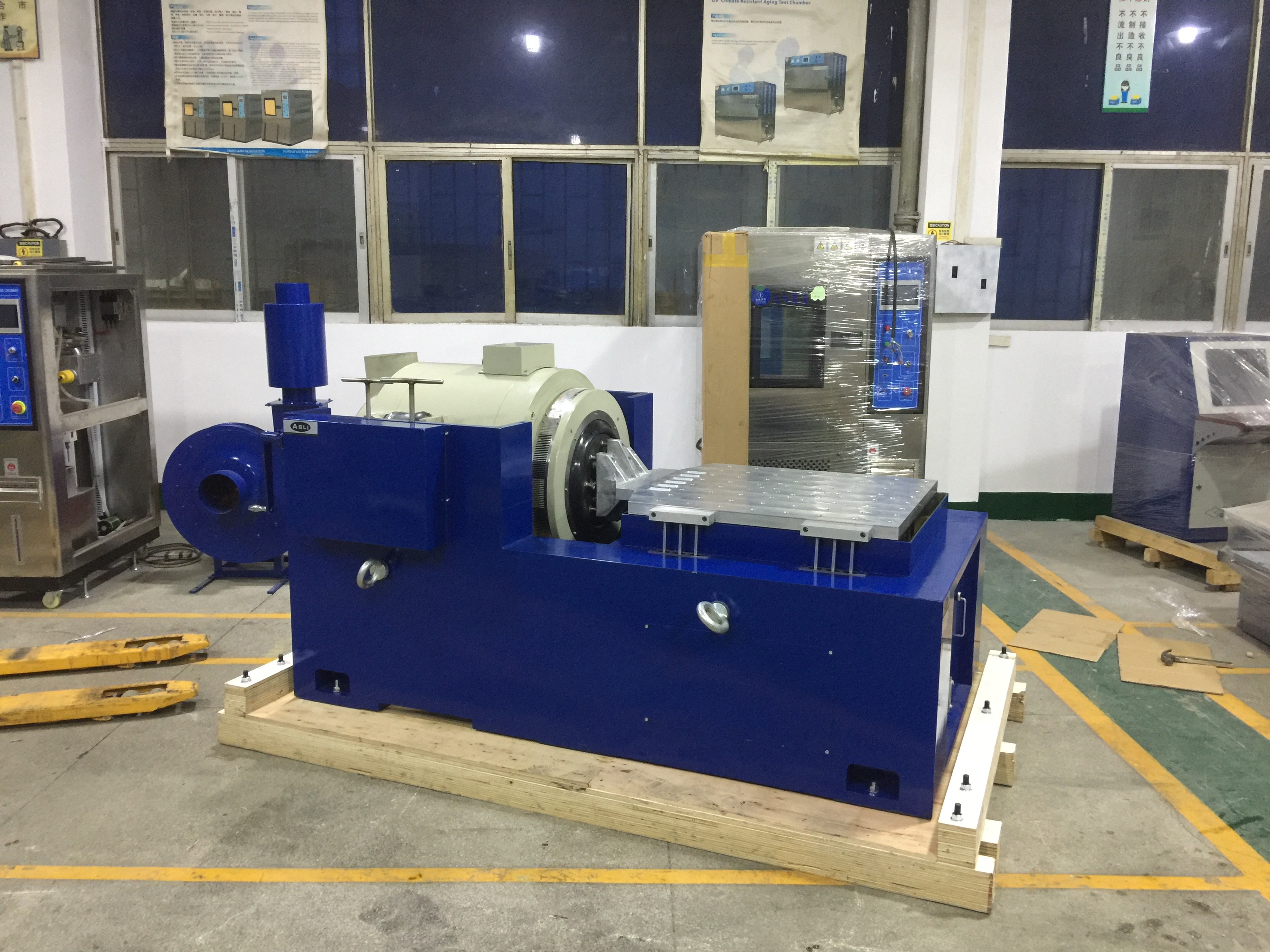

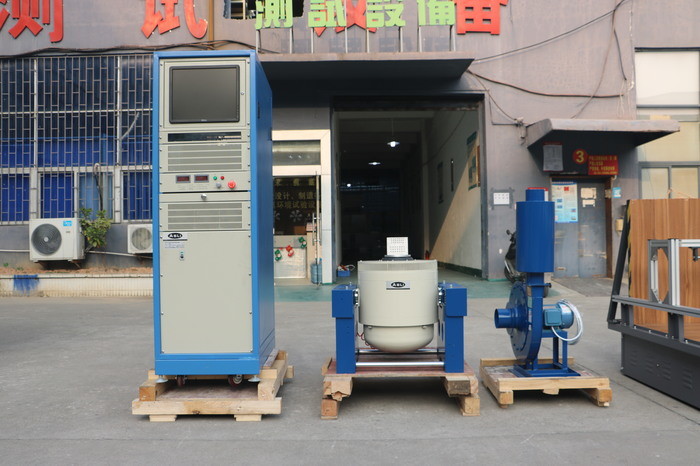

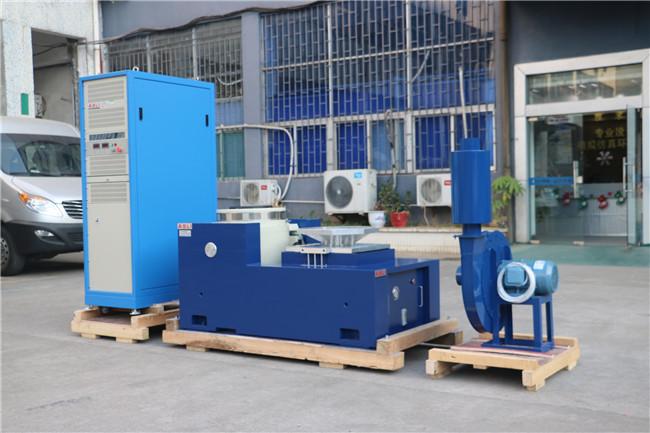

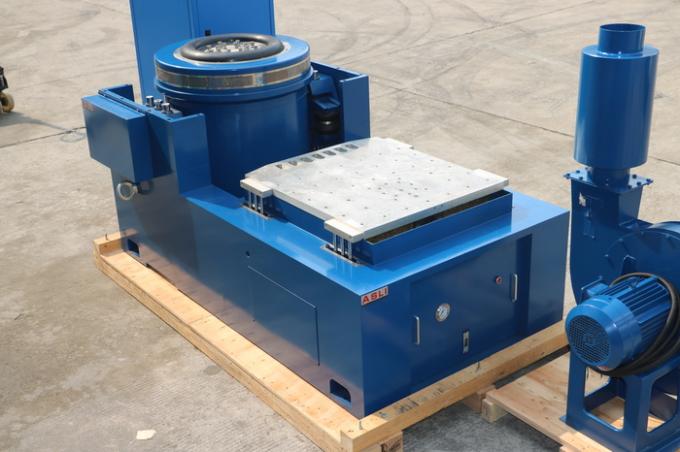

El ES-10 Electrodynamic Vibration Shaker es un sistema de prueba con certificación CE y refrigerado por aire diseñado para pruebas de vibración mecánica. Se utiliza ampliamente para pruebas de vibración simulada de transporte de productos empaquetados, evaluando su grado de resistencia a la vibración. Al replicar el proceso de transporte, el sistema ayuda a evaluar los posibles daños causados por las fuerzas de vibración, y los resultados de las pruebas sirven como una valiosa referencia para la optimización del diseño del embalaje.
Descargue el PDF del sistema de prueba de vibración mecánica ES-10 (Ficha técnica)
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las partes móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5–1000 | 6.6 |
| 300×300×26 | 5–1500 | 7.8 | |
| 300×300×30 | 5–2000 | 9.0 | |
| LT0404 | 400×400×22 | 5–1000 | 11.2 |
| 400×400×26 | 5–1400 | 13.2 | |
| 400×400×30 | 5–2000 | 16.0 | |
| LT0505 | 500×500×25 | 5–1000 | 19.3 |
| 500×500×30 | 5–1500 | 23.1 | |
| 500×500×35 | 5–2000 | 27.0 | |
| LT0606 | 600×600×25 | 5–1000 | 27.5 |
| 600×600×30 | 5–1200 | 33.0 | |
| 600×600×40 | 5–2000 | 45 |
- Esqueleto dinámico de círculo bien diseñado, con una frecuencia de resonancia axial más alta.
- El diseño de dos circuitos magnéticos garantiza una baja fuga de flujo magnético, una estructura compacta y una disposición racional.
- Rodamientos de rodillos de varilla basculante con rigidez del cuerpo compuesto recta y orientada a la importación, que proporcionan una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al uso de hormonas, con cómoda instalación móvil.
- El sistema avanzado de movimiento garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del rodamiento de globo pequeño aumentan la capacidad de carga de la mesa vibratoria y mejoran el rendimiento a baja frecuencia.
