Agitador de vibración electrodinámico vertical de alta frecuencia con certificación ISO CE
El sistema de prueba de vibración se utiliza principalmente para pruebas de vibración e impacto de productos, pruebas de detección de estrés ambiental y pruebas de confiabilidad. El probador de vibración electromagnética está diseñado completamente de acuerdo con el estándar de pruebas relacionadas con baterías, simulación bajo ciertas condiciones de la prueba de vibración de la batería, la batería o el paquete de baterías se fija en la mesa de vibración, de acuerdo con la frecuencia, aceleración y modo de desplazamiento prescritos a lo largo de la vibración de la muestra de la batería en tres direcciones mutuamente perpendiculares, la batería medida no debe tener fugas, no perder el corazón, no romperse, no incendiarse ni explotar.
| Agitador de vibración electrodinámicoParámetros: | ||||
| Fuerza de excitación sinusoidal máxima | 300Kgf pico | |||
| La mayor fuerza de vibración aleatoria | 300Kgf r.ms | |||
| La mayor fuerza de vibración de choque | 600Kgf pico | |||
| Rango de frecuencia | CC~4000 Hz | |||
| Desplazamiento máximo | 25 mm p-p (valor pico a pico) | |||
| Velocidad máxima | 1,6 m/s | |||
| Aceleración máxima | 100G (980 m/s2) | |||
| Primera frecuencia resonante | 2500Hz | |||
| La carga y aceleración máximas: F=M.A | ||||
| 5G (49 m/s2) | 10G (98 m/s2) | 20G (196 m/s2) | 30G (294 m/s2) | |
| 57kg | 27kg | 12kg | 7kg | |
| Carga máxima | 120 kg | |||
| Frecuencia de aislamiento de vibración | 2,5 Hz | |||
| Diámetro de la bobina móvil (diámetro de la mesa de trabajo) | Diámetro de 150 mm | |||
| La calidad de la bobina móvil | 3kg | |||
| Carga máxima | 50Kg | |||

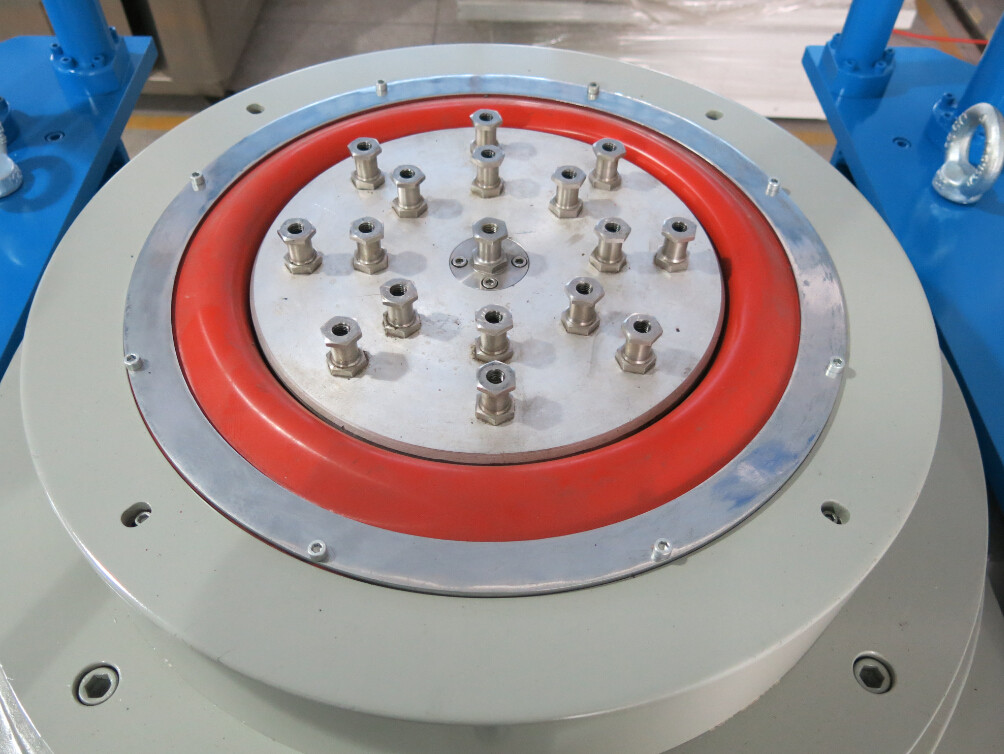

| Mesa de tornillo | 13 x M8 | |||
| Fuga de flujo magnético | <10 gauss | |||
| Dimensión | 750 mm x 560 mm x 670 mm (máquina vertical) | |||
| Peso | Aproximadamente 460 kg | |||
| DA-3 El amplificador de potencia de conmutación digital | ||||
| Potencia de salida | 4KVA | |||
| Tensión de salida | 100V | |||
| Corriente de salida | 30A | |||
| SNR (relación señal/ruido) | ≥65dB | |||
| Distorsión armónica (carga resistiva) | <1,0% | |||
| El error de tensión de salida de la medición | ≤5% | |||
| Error de medición de corriente de salida | ≤5% | |||
| Factor de cresta de corriente de salida | ≥3 | |||
| Estabilidad de la CC | La deriva cero no es superior al extremo de salida 50mv/8h | |||
|
Respuesta de frecuencia 5-3500Hz |
±3dB | |||
| Tamaño del amplificador de potencia | 720 mm x 545 mm x 1270 mm | |||
| Volumen pesado | 230KG | |||
| El sistema servo | ||||
| Función | Temperatura, presión de aire, desplazamiento, sobretensión, sobrecorriente, subtensión de entrada, fallo externo, fuente de alimentación de control, lógica, falta de entrada igual. | |||
Estándar de prueba:
UL 1642:2012 Estándar para baterías de litio
UL 2054: 2012 Baterías domésticas y comerciales
UN38.3 (2012) Parte 3: propuesta para el transporte de mercancías peligrosas - manual de pruebas y estándares
IEC62133-2012 Los requisitos de seguridad para baterías y paquetes de baterías que contienen electrolito alcalino o ácido
IEC 62281: 2004 Los requisitos de seguridad en el transporte de baterías de litio y baterías
IEC 60086: 2007 Pila galvánica parte 4 los requisitos de seguridad de las baterías de iones de litio
GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E, etc.

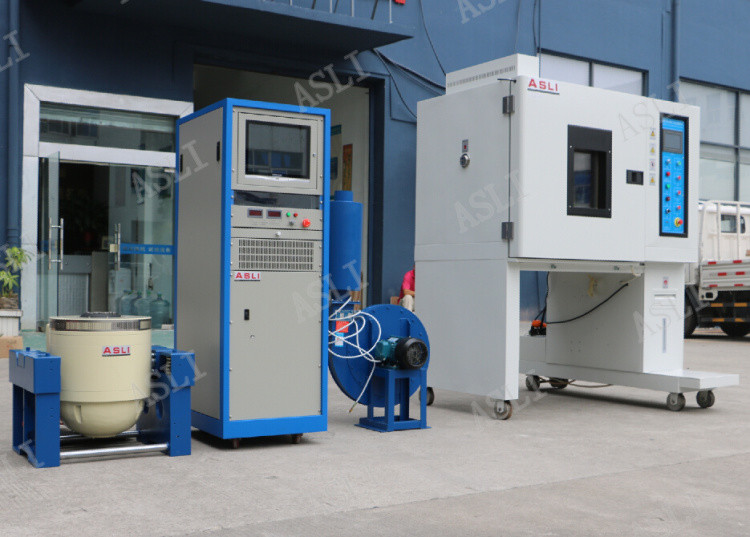

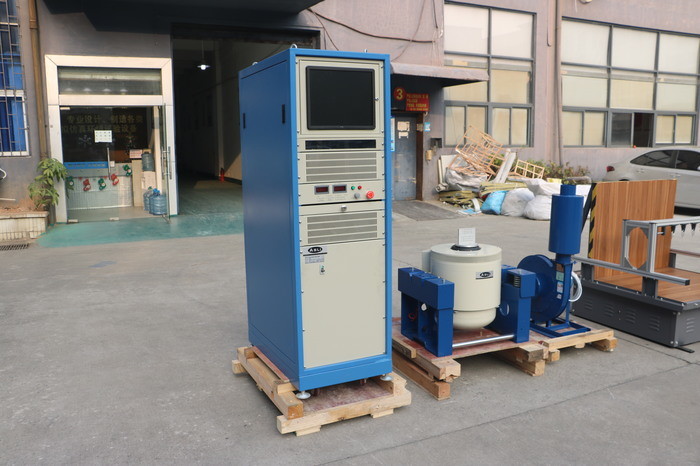

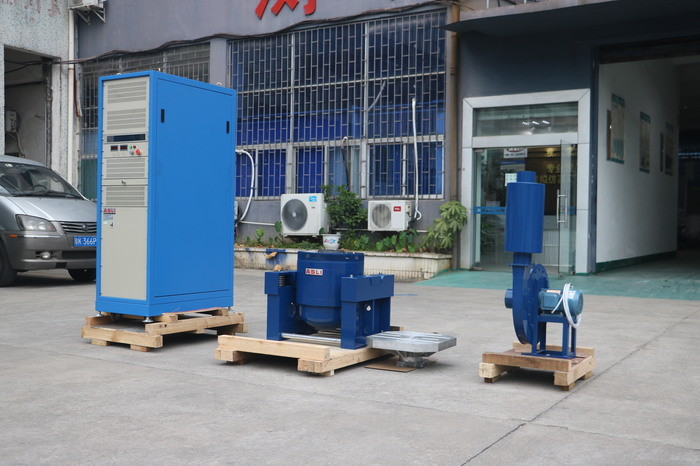

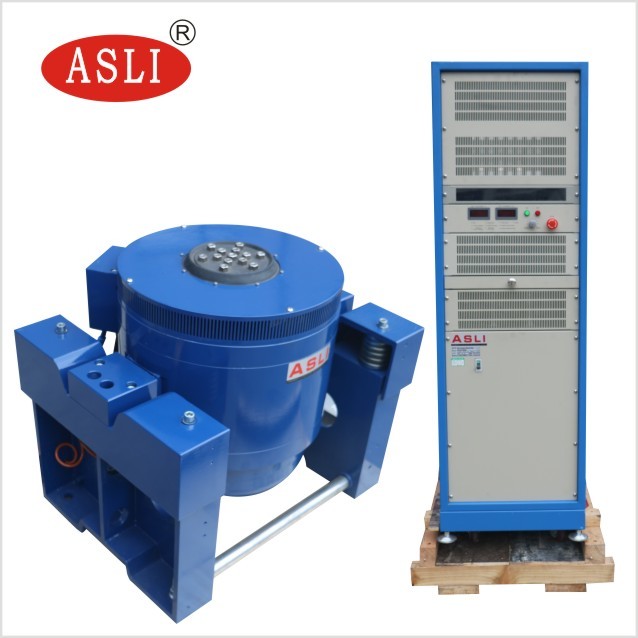

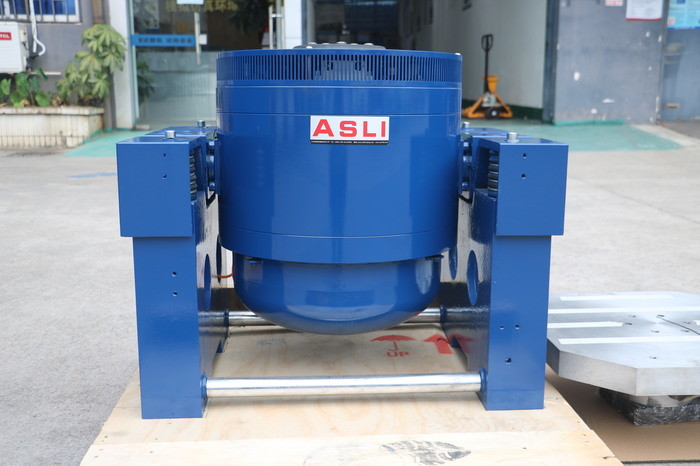

Imágenes para referencia:
