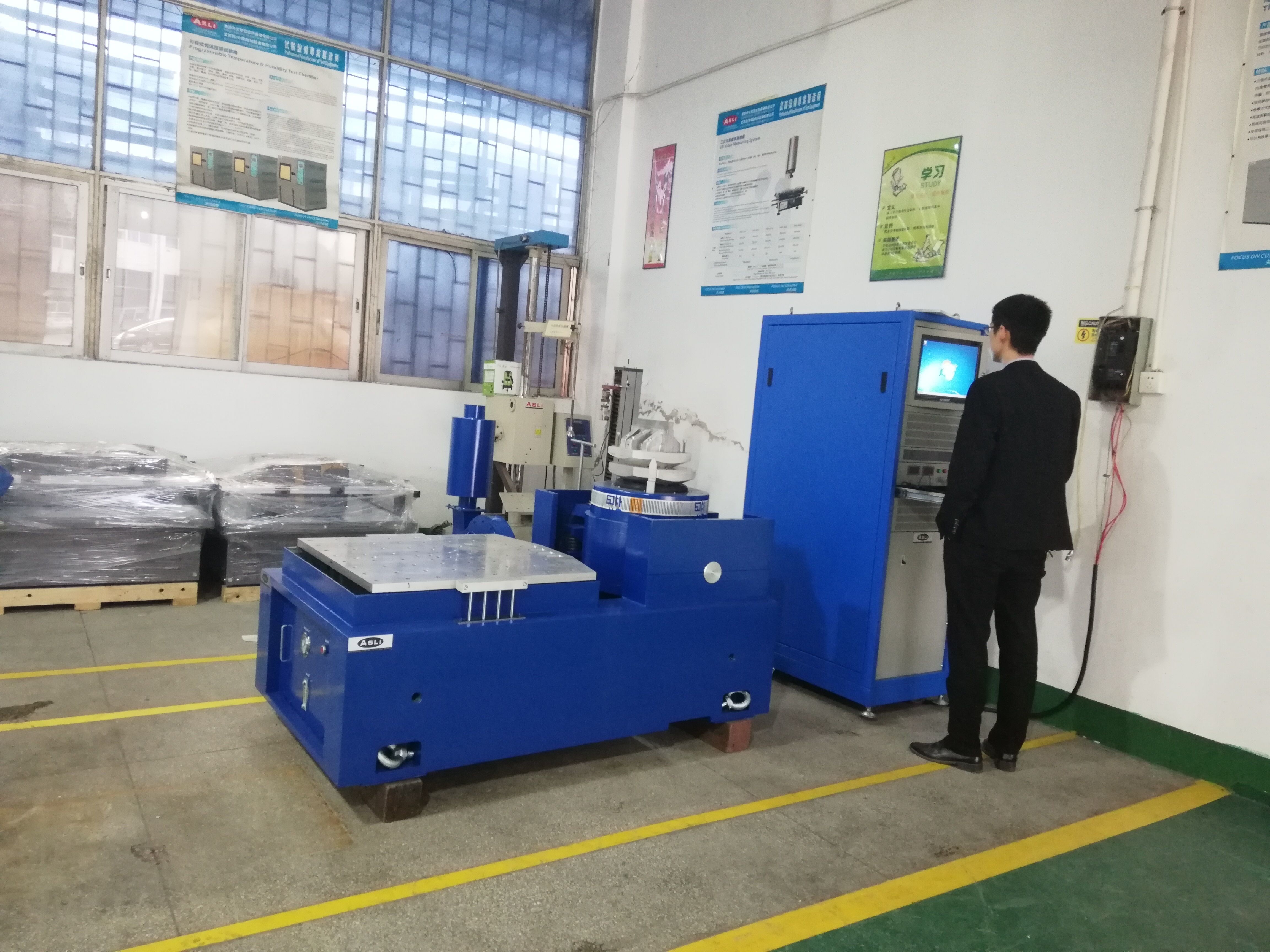

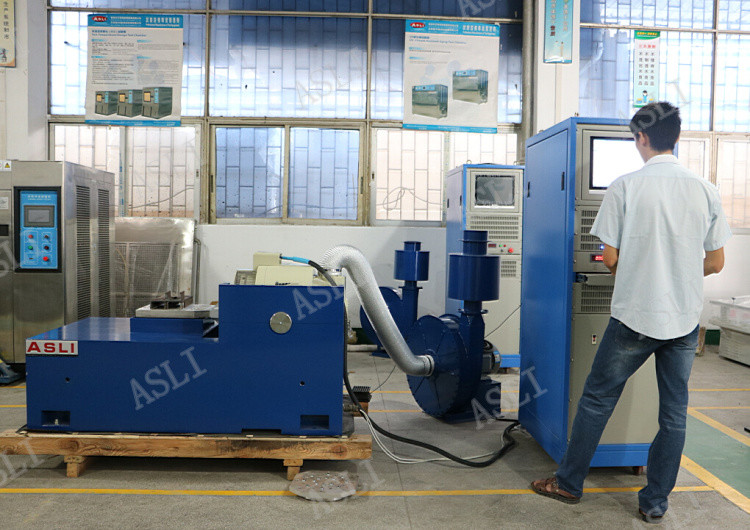

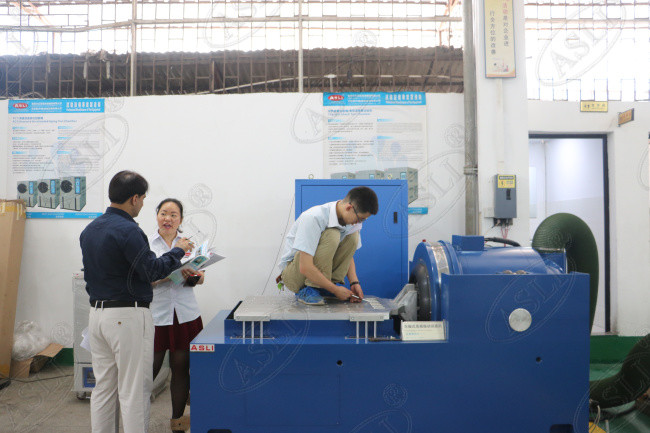

Equipo de ensayo de tabla de vibración horizontal de alta frecuencia para ensayos en el sector de la automoción
La máquina de ensayo de vibración de alta frecuencia se utiliza principalmente para el entorno de ensayo de vibración y choque del producto, el ensayo de detección de esfuerzo ambiental, el ensayo de fiabilidad,Las pruebas pueden ser necesarias para la industria aeroespacial., comunicaciones, electrónica, eléctrica, comunicaciones, electrodomésticos y otras áreas de los productos.Se trata de una plataforma de prueba que cumple con todo tipo de especificaciones de prueba, y puede ejecutarse incluyendo IEC, MIL-STD, JIS, ASTM y otras especificaciones.
Máquina de vibración de alta frecuencia Parámetro:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal (m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de ensayo, el valor de las pruebas se calculará en función de las características de las máquinas de ensayo. |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
Características del producto
* Sistema de suspensión flexible y guía en línea recta, gran capacidad de carga, buen rendimiento de guía y alta estabilidad.
* La rigidez estática del airbag de carga central es grande, la rigidez dinámica es pequeña, la capacidad de carga es fuerte y el rendimiento dinámico es excelente.
* Diagnóstico rápido y protección de la cadena, alta seguridad y fiabilidad;
* El dispositivo de aislamiento y amortiguación de la bolsa de aire hace que el vibrador no necesite una base especial, reproduce perfectamente la onda de vibración y reduce la transmisión de vibración.
* Proporcionar un uso diferente de las plataformas de expansión horizontal y vertical;
* Se puede utilizar con todo tipo de controladores de vibración, y la operación es sencilla.

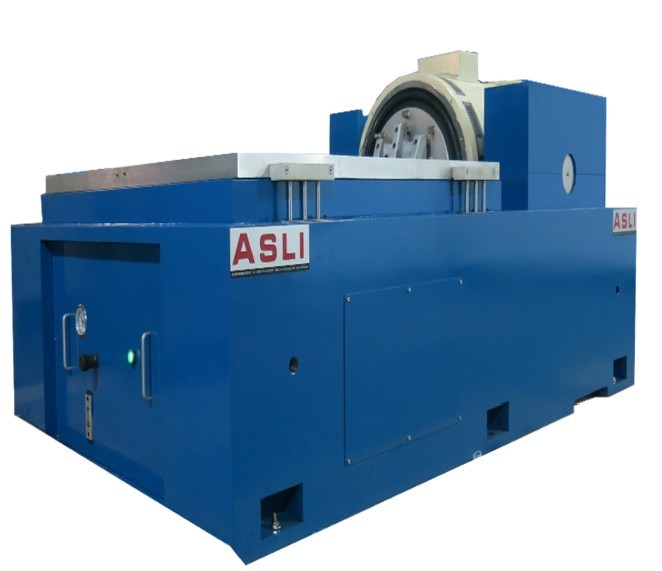

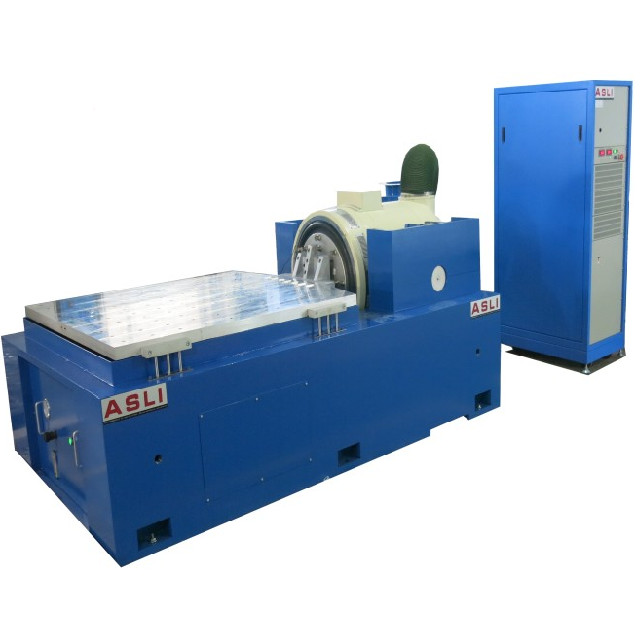

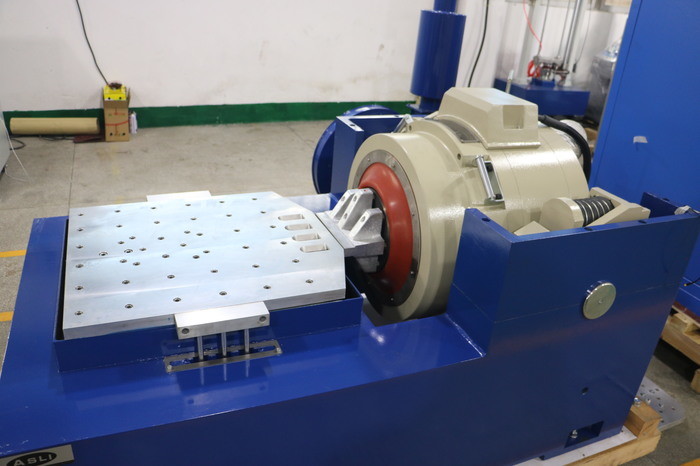

características del soporte horizontal:
Dentro de un pequeño banco de carga para realizar una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 a 1000 5-1500 5 y 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 mil 5-1400 5 y 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 a 1000 5-1500 5 y 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 a 1000 5-1200 5 y 2000 |
27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5 a 1000 5-1500 |
36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 a 1000 5-1500 5 y 2000 |
57.7 76.9 86.5 |
