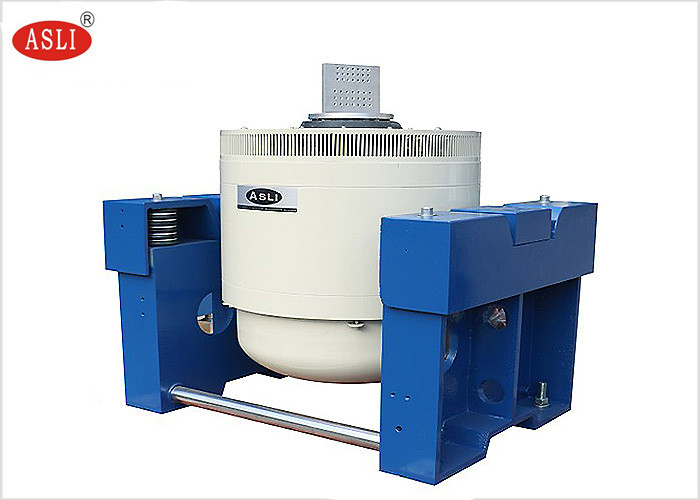

ISO16750 Equipo de ensayo de vibración de laboratorio de piezas de vehículos de nueva energía
Descripción Aplicación:
ISO16750 Equipo de ensayo de vibración de laboratorio de piezas de vehículos de nueva energíaEl uso de la tecnología en el ámbito de la educación, la investigación y el laboratorio.dotado de la estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aerotransportado y rodamientos de rodillos y guía lineal,aislamiento trunnion tecnología moderna avanzada y tecnología especial, puede completarse en el ensayo de vibración sinusoidal de tres ejes X, Y, Z y en los ensayos de vibración aleatoria de banda ancha, que se completan con el clásico (medio seno, trapezoidal,prueba del espectro de respuesta al pulso y al choqueEstos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
| Modelo:ES-3 | |
|---|---|
| Empuje sinusoidal | 300 kgf |
| Empuje aleatorio | 300 kgf |
| Empuje de impacto | 600 kgf |
| Rango de frecuencia | 2 ~ 2500Hz |
| Continuado desplazamiento | 25 mm |
| El impacto del desplazamiento | 25 mm |
| Velocidad máxima | 1.8m/s |
| Aceleración máxima | 981 m/s2 |
| Diámetro de la bobina móvil | F150 mm |
| Permite el momento excéntrico | > 196N.m. |
| Punto de conexión de carga | 6 de pión |
| Masa equivalente de las piezas móviles | 3 kilos |
| Tamaño del tornillo de las encimeras (norma) | M8 |
| Cuadro de distribución de los tornillos (diámetro, circunferencia) | 8 en el Φ100mm, 8 en el Φ200mm. |
| Frecuencia de aislamiento axial | 3 Hz |
| Carga máxima | 120 kilos |
| Fugas de flujo magnético | El valor de las emisiones |
| Dimensiones (sin embalaje) ((L×W×H) | Las medidas siguientes se aplicarán a los vehículos de las categorías M1 y M2: |
| Peso de la tabla de vibraciones | 450 kg de peso |
ISO16750 Equipo de ensayo de vibración de laboratorio de piezas de vehículos de nueva energíaCaracterísticas de la tabla:
1Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4- Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5La tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta fiabilidad.
6Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. la rigidez estática, la rigidez dinámica del pequeño globo portador, elevando la capacidad de carga de la mesa de vibración, mejora el rendimiento de baja frecuencia.

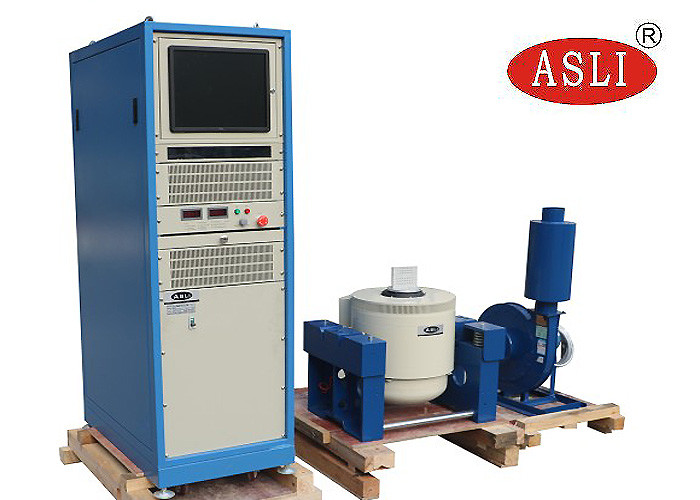

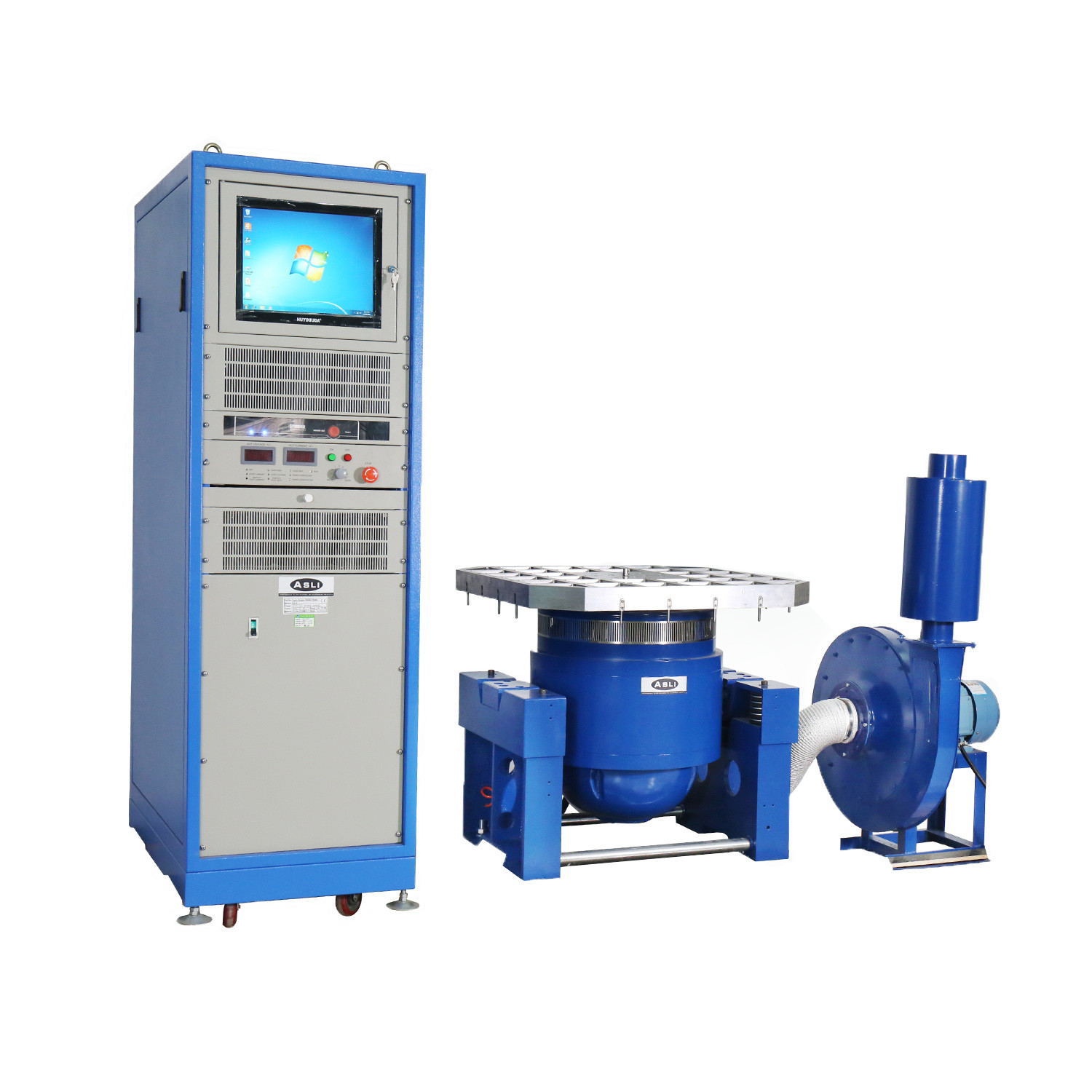

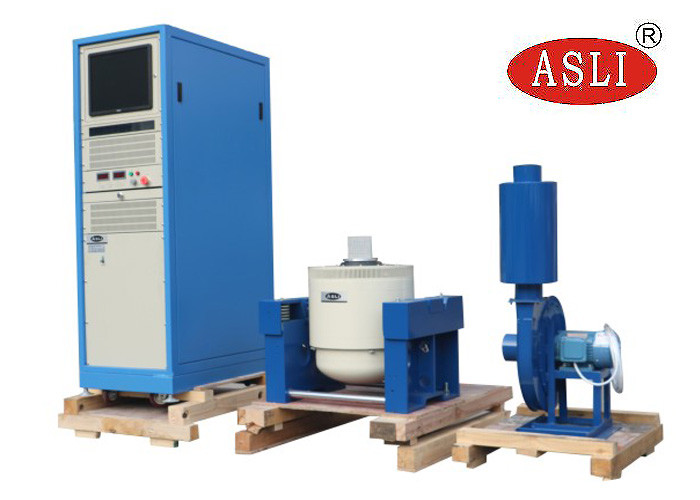

Composición deISO16750 Equipo de ensayo de vibración de laboratorio de piezas de vehículos de nueva energía:
Banco de pruebas de vibración, amplificador de potencia, ventilador de enfriamiento, mesa de deslizamiento, expansor vertical
Características del soporte horizontal:
Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.
Características del banco extendido vertical:
VT vertical de banco extendido y pinzas especificadas, de precisión calculada, diseño elaborado, para garantizar que el cliente adquirió el mejor rendimiento de acuerdo con perfecto
