Tabla de ensayo de vibración de simulación de transporte de alta frecuencia electromagnética
La máquina de prueba de vibración electromagnética está dedicada a la alta calidad, alto rendimiento y alta confiabilidad, precisión y precisión, y operación conveniente.Es una plataforma de prueba que cumple con todo tipo de especificaciones de prueba, y puede ejecutarse incluyendo IEC, MIL-STD, JIS, ASTM y otras especificaciones.
Características del producto
* Sistema de suspensión flexible y guía en línea recta, gran capacidad de carga, buen rendimiento de guía y alta estabilidad.
* La rigidez estática del airbag de carga central es grande, la rigidez dinámica es pequeña, la capacidad de carga es fuerte y el rendimiento dinámico es excelente.
* Diagnóstico rápido y protección de la cadena, alta seguridad y fiabilidad;
* El dispositivo de aislamiento y amortiguación de la bolsa de aire hace que el vibrador no necesite una base especial, reproduce perfectamente la onda de vibración y reduce la transmisión de vibración.
* Proporcionar un uso diferente de las plataformas de expansión horizontal y vertical;
* Se puede utilizar con todo tipo de controladores de vibración, y la operación es sencilla.
Parámetros:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
Características del banco extendido vertical:
VT vertical de banco extendido y pinzas especificadas, de precisión calculada, diseño elaborado, para garantizar que el cliente adquirió el mejor rendimiento de acuerdo con perfecto
Características del soporte horizontal:
Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.

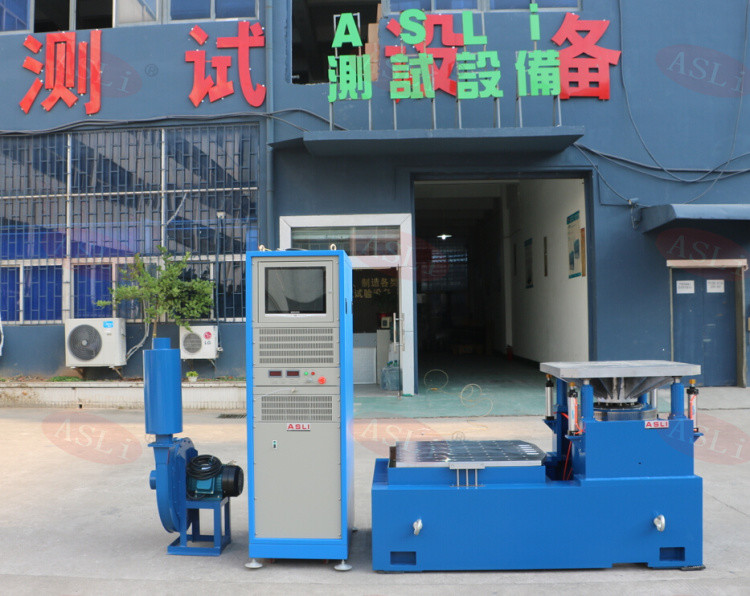

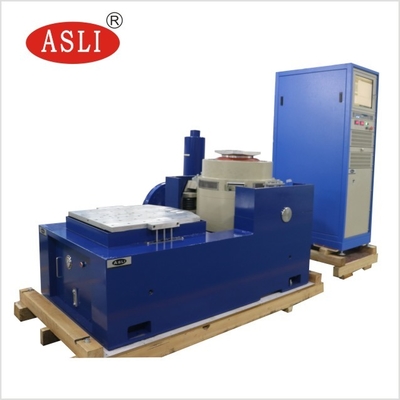

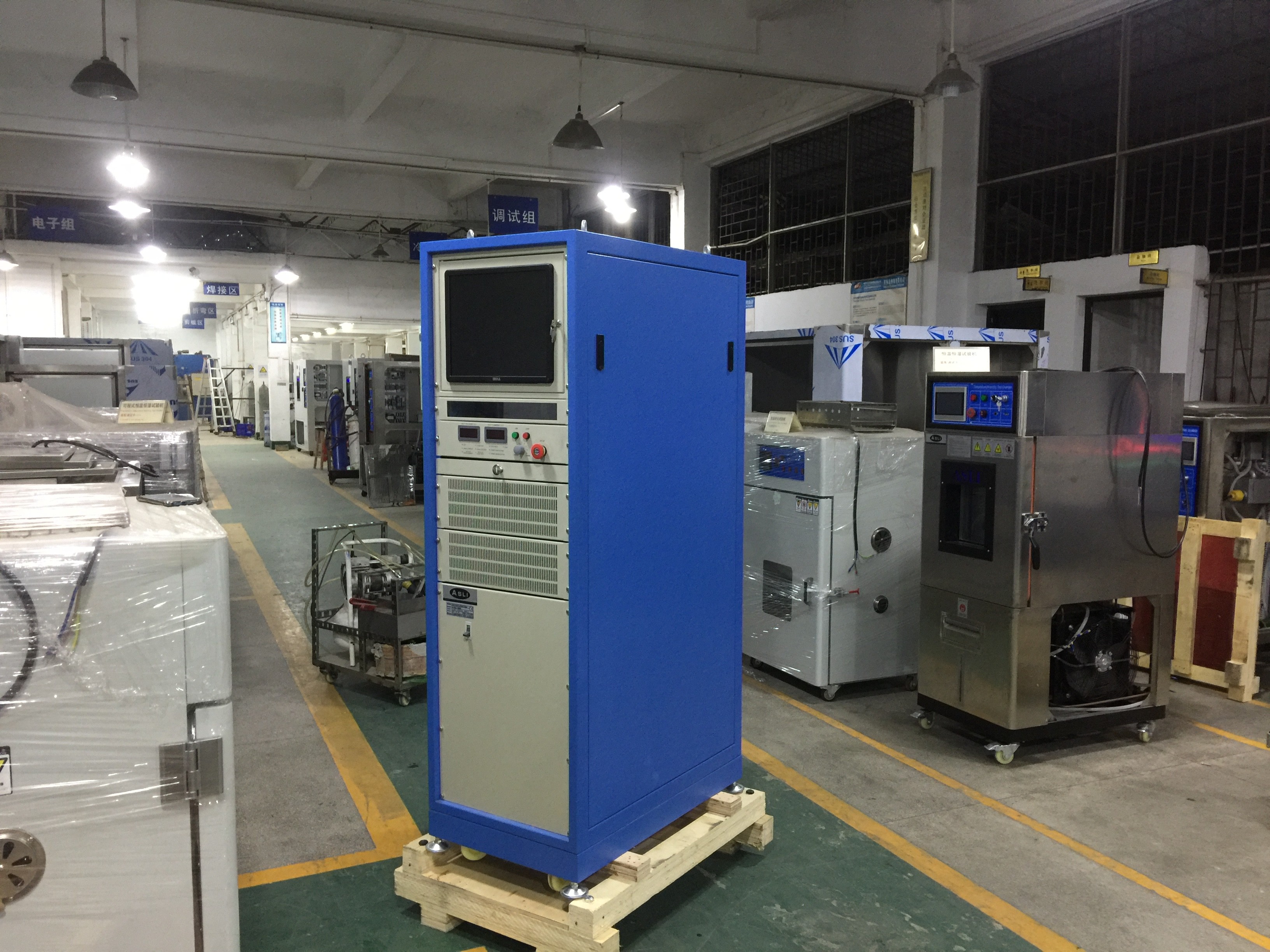

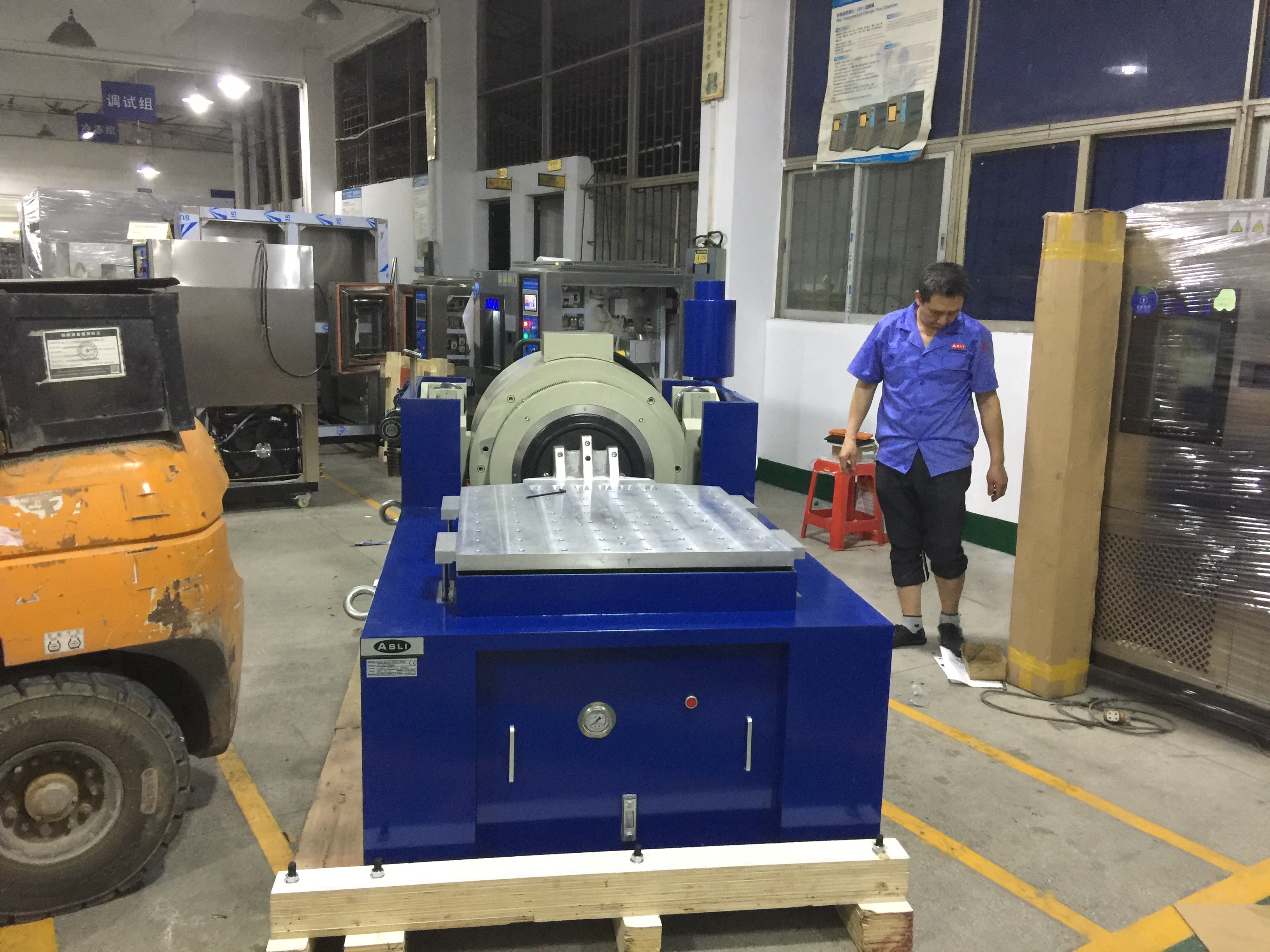

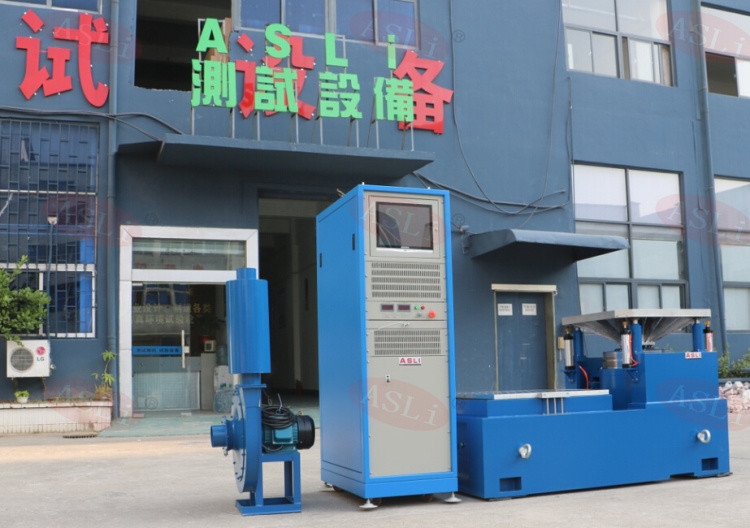

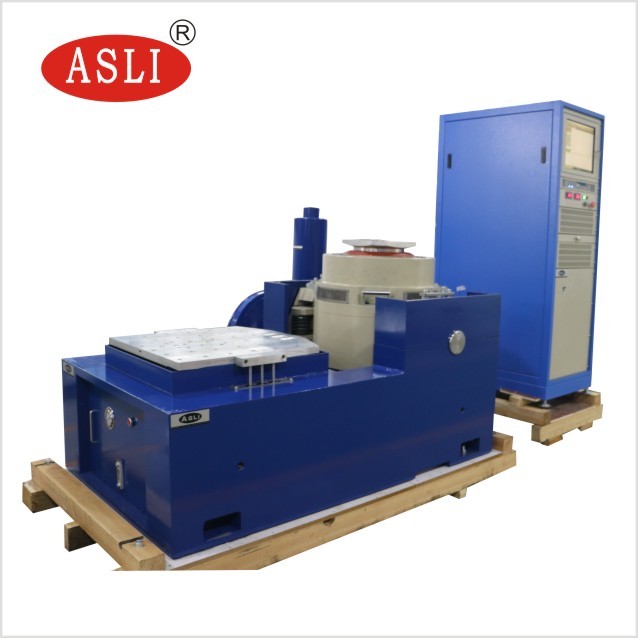

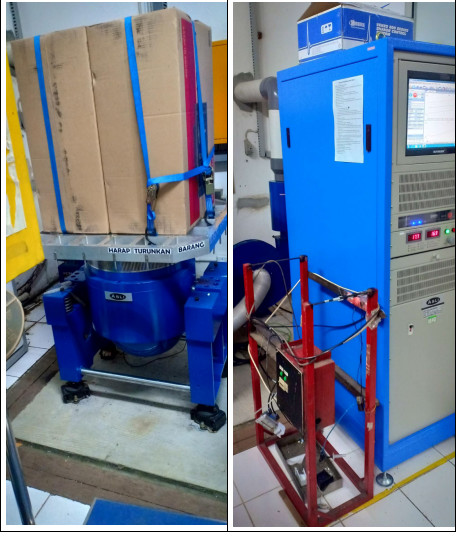

Imágenes para referencia:
