tabla de alta frecuencia de la coctelera de la vibración de la dinámica de sistema de prueba de vibración de la refrigeración por aire
Detalles del producto
| fuerza de vibración: | 3000N | Método de enfriamiento: | Refrigeración por aire |
|---|---|---|---|
| Rango de frecuencia: | 3-3500hz | displaccement: | 40mm |
| Máx. Velocidad: | 1,6 m/s | Solicitud: | LED, PIEZAS DE AUTOMÓVIL, BATERÍA |
| Resaltar |
coctelera electrodinámica de la vibración 3000N,coctelera electrodinámica de la vibración de la carga 120kg,máquina electrodinámica de la vibración 3000N |
||
Descripción del Producto

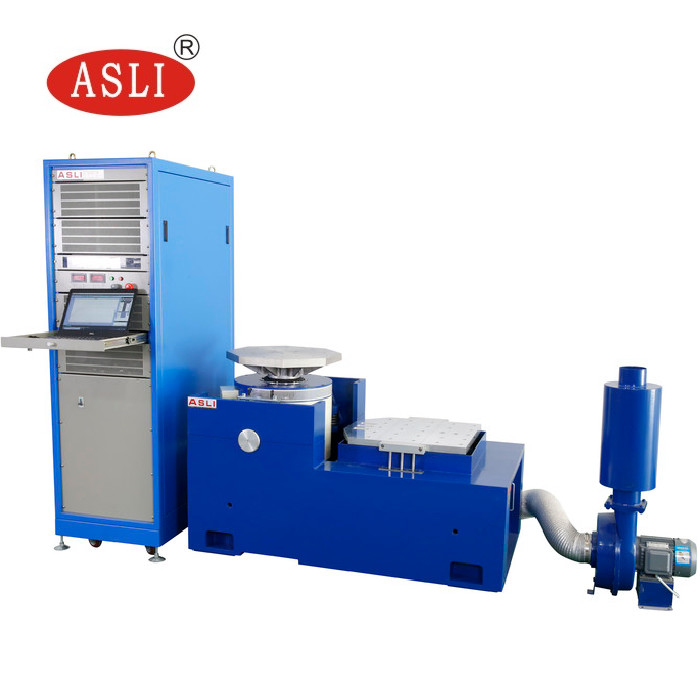

Este sistema consta de un generador de vibraciones, un amplificador de potencia y un sistema de control de vibraciones.pulso de choque mecánico, y replicación de rastreo en tiempo real.
Descargar el documento para el almacenamiento de la prueba de vibración ES-3A.pdf
| Modelo |
Nombrado El seno Fuerza (N) |
Nombrado El caso Fuerza (N) |
Frecuencia Rango (Hz) |
Nombrado Aceleración (m/s2) |
Nombrado Velocidad (m/s) |
Nombrado El desplazamiento (p-p) mm |
- ¿Qué quieres decir? Carga de las mercancías (En kg) |
Se mueve Envase (kg) |
Dimensión de Moverse Envase (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Embalaje: película de PP primero, y luego espuma de 10 mm entre la máquina y la caja, y el exterior es una caja de contrachapado de exportación estándar.
- Sistema de suspensión robusto y guía de movimiento lineal fuerte capacidad de carga, buenas funciones de guía y alta estabilidad.
- El airbag del centro de carga tiene una alta rigidez estática y baja rigidez dinámica, una gran capacidad de carga y un rendimiento perfecto en la variación de amplitud.
- Alta eficiencia conmutación de potencia de clase D, corriente de pico de 3 sigma, proporciona el mejor consumo de energía y minimiza la distorsión armónica.
- Autodiagnóstico rápido con bloqueo de seguridad con alta fiabilidad de seguridad.
- Dispositivo de aislamiento de choque de bolsas de aire para plataforma de vibración sin necesidad de cimientos adicionales, perfecta reproducción de onda vibratoria y reducida transmitancia de vibración.

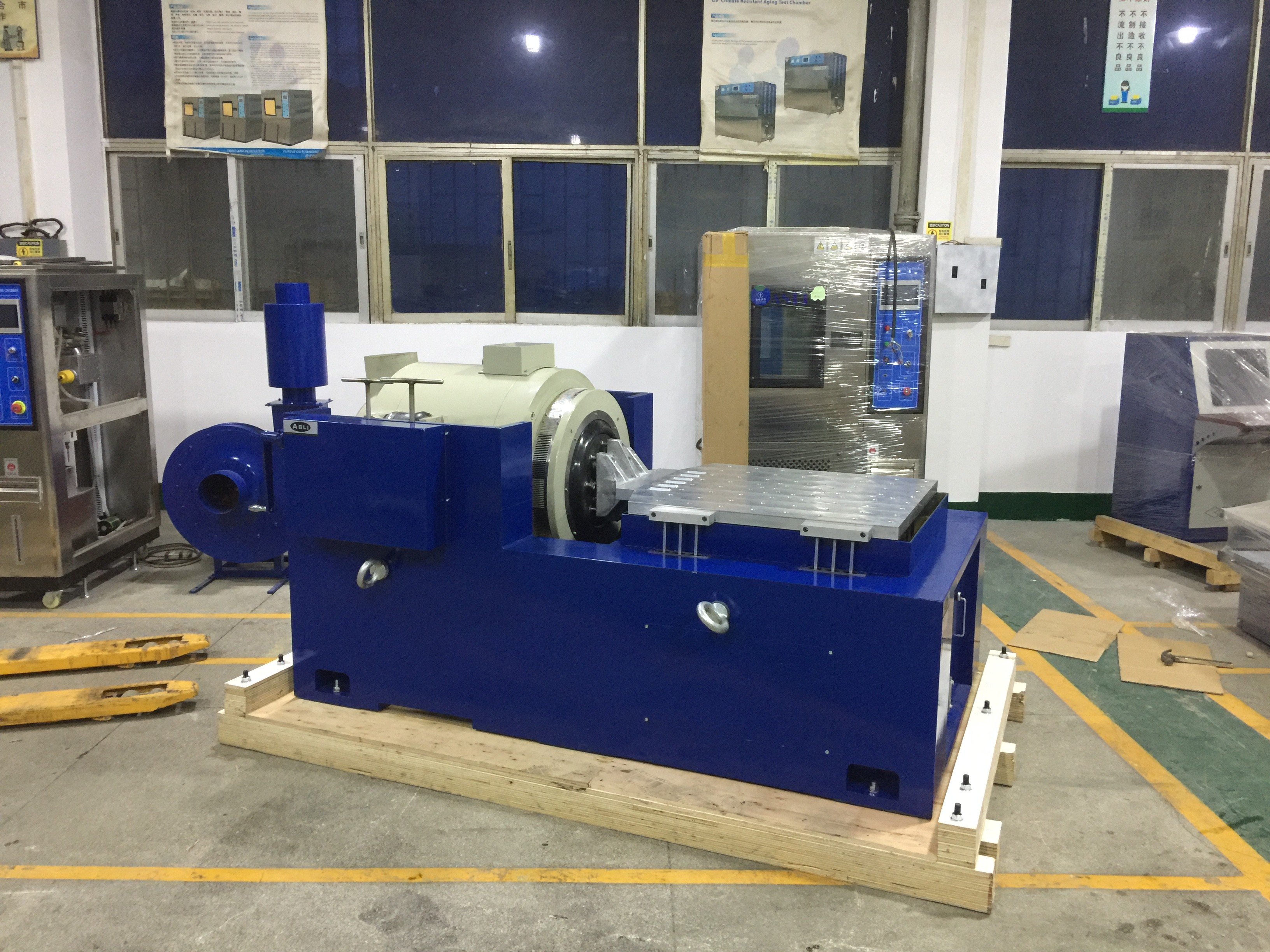

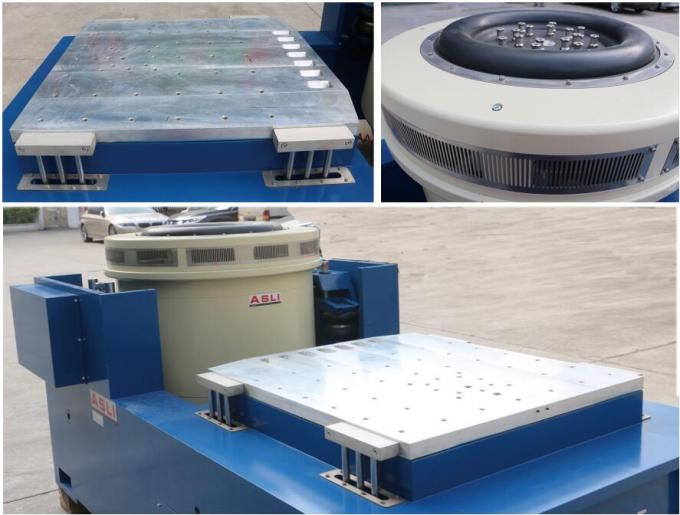

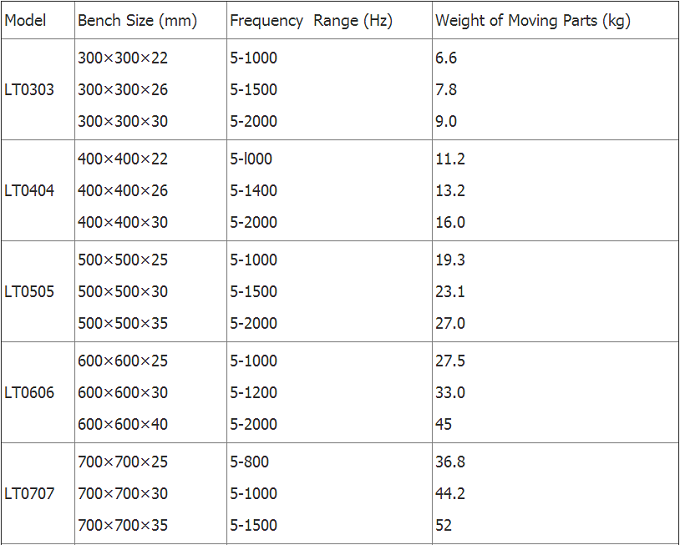

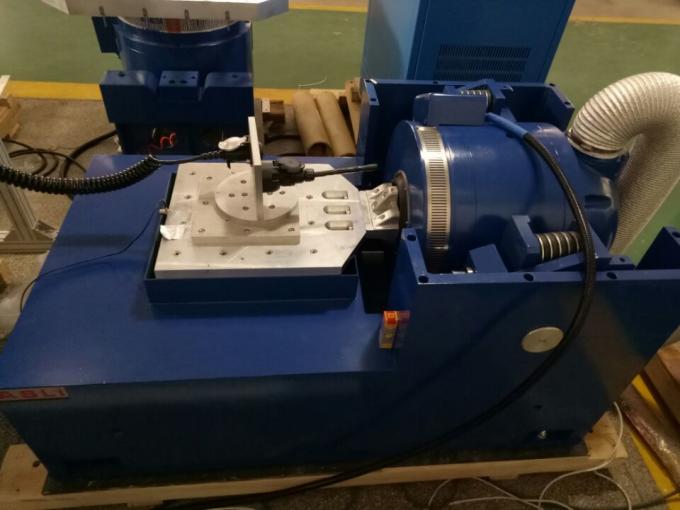

- Proporciona una plataforma de expansión horizontal y vertical para diferentes aplicaciones.
- Operación del controlador simple.
Preguntas frecuentes:
P1: ¿Qué es un agitador de vibración electrodinámico?
RE: Un agitador de vibración electrodinámico es un sistema de ensayo utilizado para simular las condiciones de vibración que los productos pueden experimentar durante el transporte, la operación o el servicio.Es ampliamente utilizado para la fiabilidad, durabilidad y pruebas de cualificación.
P2: ¿Qué productos se pueden probar?
RE: Puede utilizarse para componentes electrónicos, piezas de automóviles, baterías, componentes aeroespaciales, productos eléctricos, envases, equipos de comunicación,y otros productos que requieren ensayo por vibración.
P3: ¿Qué pruebas de vibración puede realizar el agitador?
RE: Dependiendo de la configuración del sistema, puede realizar vibración sinusal, vibración aleatoria, pruebas de choque, búsqueda de resonancia, barrido de frecuencia y otras pruebas de vibración programables.
P4: ¿Cuál es la frecuencia máxima de ensayo?
RE: La frecuencia máxima depende del modelo y la configuración.Por favor, proporcione su rango de frecuencia requerido para que podamos recomendar un modelo adecuado..
P5: ¿Cómo puedo seleccionar el modelo correcto del agitador?
RE: Los principales factores incluyen:
- Peso máximo de la muestra
- Dimensiones de las muestras
- Dirección de vibración requerida
- Rango de frecuencia
- Aceleración máxima
- El desplazamiento
- Norma de ensayo de vibración requerida
Basándonos en estos parámetros, podemos recomendar un sistema de agitación adecuado.
P6: ¿Puede el agitador realizar vibraciones tanto verticales como horizontales?
RE: Sí. Dependiendo de la configuración, el sistema puede suministrarse con una configuración de prueba vertical, una configuración de prueba horizontal o ambas.
P7: ¿Puede realizar pruebas aleatorias de vibración?
RE: Sí. Se puede configurar un controlador de vibración adecuado para pruebas aleatorias de vibración, incluidos los perfiles de prueba basados en PSD.
P8: ¿Puede realizar pruebas de choque?
RE: Sí, siempre que el sistema de agitación seleccionado tenga suficiente fuerza, desplazamiento y capacidad de aceleración para el perfil de choque requerido.
Un agitador de vibración electrodinámico ofrece varias ventajas para el ensayo de vibración de alta frecuencia:
- Amplio rango de frecuencias: adecuado tanto para ensayos de vibración de baja frecuencia como de alta frecuencia, especialmente para componentes electrónicos y automotrices.
- Alta precisión de control: se puede controlar con precisión la frecuencia, la aceleración, el desplazamiento, la velocidad y la duración del ensayo.
- Respuesta rápida: El sistema de accionamiento electrodinámico responde rápidamente a las señales de control, por lo que es adecuado para pruebas de vibración de barrido.
- Producción de vibración estable: el control de circuito cerrado ayuda a mantener niveles de vibración estables durante todo el ensayo.
- Pruebas programables: los parámetros de ensayo como el rango de frecuencia, la velocidad de barrido, la aceleración y el número de ciclos pueden programarse automáticamente.
- Apto para ensayos de alta frecuencia: especialmente adecuado para PCB/PCBA, electrónica automotriz, sensores, conectores, baterías y otros componentes electrónicos.
- Alta automatización: los programas de prueba se pueden guardar y ejecutar automáticamente, mejorando la eficiencia de las pruebas y la repetibilidad.
Si está interesado en nuestro sistema de prueba de vibración de refrigeración de aire de alta frecuencia, por favor no dude en enviar sus consultas a nosotros.
