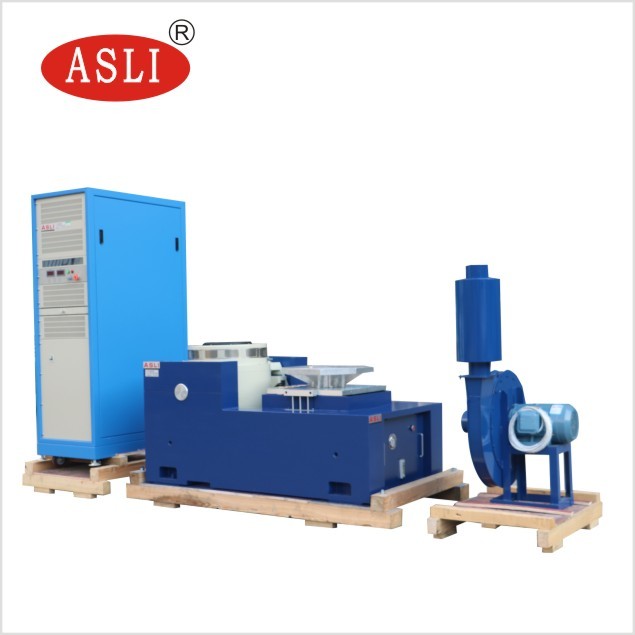

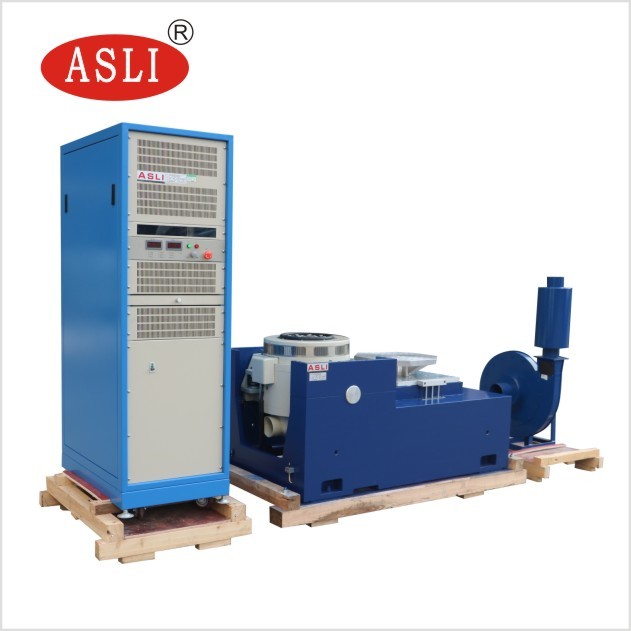

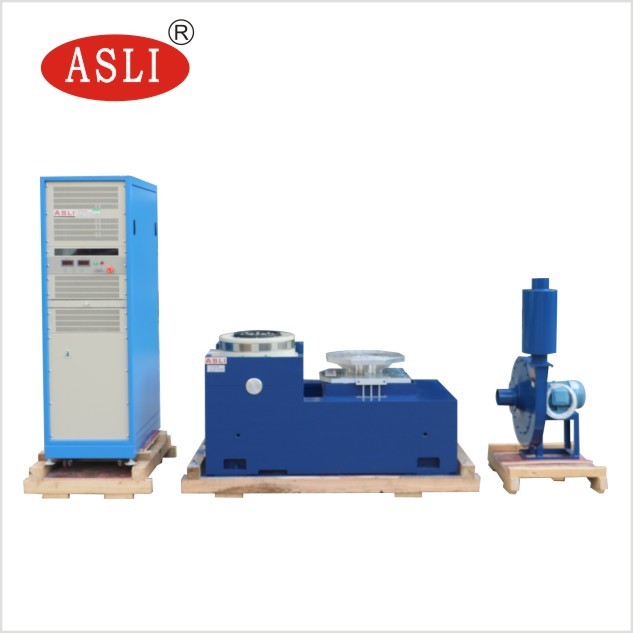

Laboratorio tres sistema completo de prueba de vibración electrodinámica agitador
Aplicación
El agitador de vibración de alta frecuencia adoptó la estructura de circuito doble magnético, círculos de acción de esqueleto generados por sí mismo, soporte aéreo y rodamientos de rodillos y guía lineal.El aislamiento de trunnion es una tecnología moderna avanzada y especial., se puede completar en X, Y, Z tres-eje prueba de vibración sinusoidal y pruebas de vibración aleatoria de banda ancha, para ser completado por el clásico (medio-seno) pulso y prueba de espectro de respuesta de choque.Es ampliamente utilizado en la defensa nacional., armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
(1) Fuerza nominal: fuerza sinusoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 20000N;
(2) Rango de frecuencia: 3Hz a 3000Hz, frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
(3) Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
(4) Tiempos de frecuencia de barrido: 1 a 32767
(5) Tiempo de frecuencia de barrido: frecuencia fija/solo 1-3600 min, se pueden mostrar curvas de frecuencia de barrido.
(6) Aceleración máxima 1000 m/s2(sin carga)
(7) Velocidad máxima: 1,8/s
(8) Desplazamiento máximo: 51 mmp-p (sin carga), doble pico
(9) Desplazamiento de impacto: 51 mm
(10) Peso de la bobina móvil:14kg
(12) Onda de vibración: seno, aleatorio, choque
(13) Diámetro de la bobina móvil: Φ240 mm
(14) Dimensión del sistema de vibración: W1060xH750xD845mm
(15) Peso del sistema de vibración: 960 kg

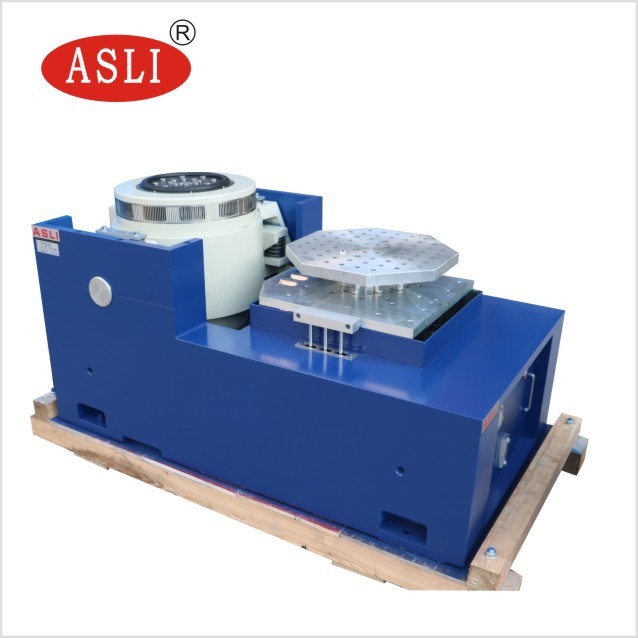

(16) Expansión vertical de 600*600 mm y mesa de deslizamiento horizontal de 600*600 mm
Parámetros técnicos:
| Nombre | Cuadro de vibración de embalaje/probador de tablas de vibración para piezas de automóviles | ||||||||
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generador de vibraciones 1 juego
(2) Controlador de vibraciones 1 juego
(3) Cámara de conexión de comunicación 1
(4) Amplificador de potencia DA-10 1 juego
(5) Potencia de excitación 1 pc
(7) Software del controlador 1 conjunto
(8) Sistema de refrigeración 1 conjunto
(9) Computación industrial 1 juego
(10) Impresora a color 1 juego ((opcional)
(11) Sensor de aceleración (incluida la línea de salida) 1 pc
(12) Instalación de vibración 1 conjunto (opcional, de acuerdo con la muestra de ensayo
Controlador de vibración digital
El controlador de vibración es el último diseño de nuestra compañía.
que adopta el sistema internacional avanzado distribuido
arquitectura, y su núcleo es la última serie TMS320
Procesador de alta velocidad de 32 bits de TI
El informe de prueba se genera automáticamente en
Durante o después de la prueba, el
El informe de prueba puede ser editado, y luego generado
automáticamente o manualmente.
