180kg tabla de la prueba de vibración del transporte de la simulación de la carga 6000N para el paquete
Product Details
| fuerza sinusoidal: | 6000N | Velocidad: | 1,6 m/s |
|---|---|---|---|
| Desplazamiento: | 25mm | Frecuencia: | 3~3500HZ |
| cargando: | 180kg | aceleración: | 100G |
| armadura: | 230 mm | ||
| Resaltar |
tabla de la prueba de vibración de la carga 180kg,tabla de la prueba de vibración 6000N,6000N vibración Shaker Table |
||
Product Description

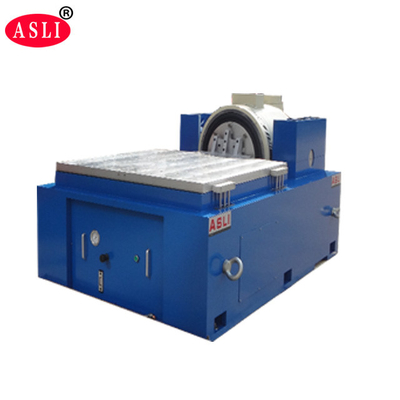

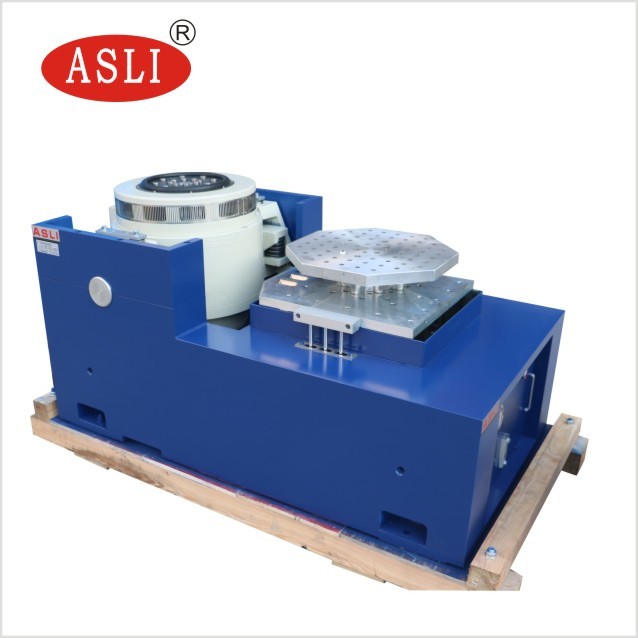

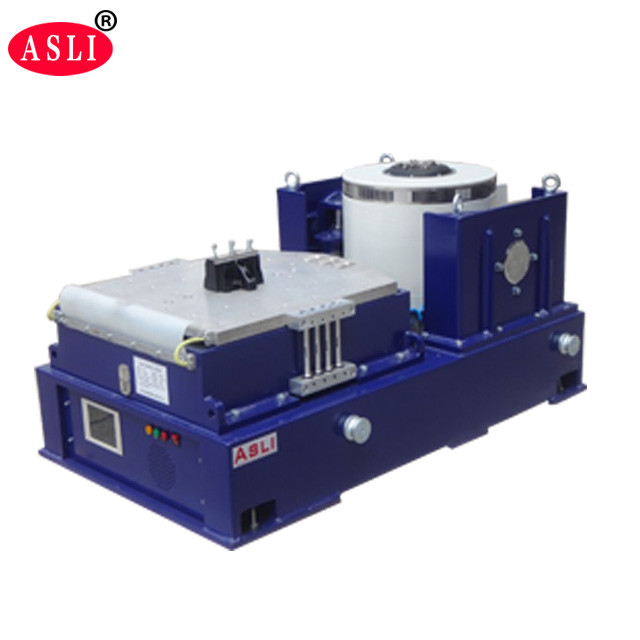

El Mesa de prueba de vibración de simulación de transporte de carga de 180 kg y 6000 N es un agitador de vibración de alta frecuencia diseñado para la simulación precisa de condiciones de vibración de transporte y operativas. Adopta tecnologías modernas avanzadas que incluyen una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aéreo, rodamientos de rodillos con guía lineal y aislamiento de muñón. El sistema es capaz de completar pruebas de vibración sinusoidal de tres ejes X, Y y Z, pruebas de vibración aleatoria de banda ancha y pruebas de espectro de respuesta de choque y pulso clásico (semisinusoidal).
Se utiliza ampliamente en las industrias de defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Fuerza nominal: Fuerza sinusoidal 6000N; Fuerza aleatoria 6000N; Fuerza de choque 12000N
- Rango de frecuencia: 5Hz a 3500Hz — frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque
- Modo de barrido de frecuencia: Lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
- Número de barridos de frecuencia: 1 a 32767
- Tiempo de barrido de frecuencia: Frecuencia fija / individual 1–3600 minutos; se pueden mostrar curvas de barrido de frecuencia
- Aceleración máx.: 1000 m/s² (sin carga)
- Carga máx.: 180 kg
- Desplazamiento máx.: 25 mm p-p (sin carga), doble pico
- Desplazamiento de impacto: 25 mm
- Peso de la bobina móvil: 6.5 kg
- Direcciones de vibración: Vertical
- Onda de vibración: Sinusoidal, aleatoria, choque
- Diámetro de la bobina móvil: Φ230 mm
- Dimensión del sistema de vibración: W850 × H750 × D550 mm
- Peso del sistema de vibración: 590 kg

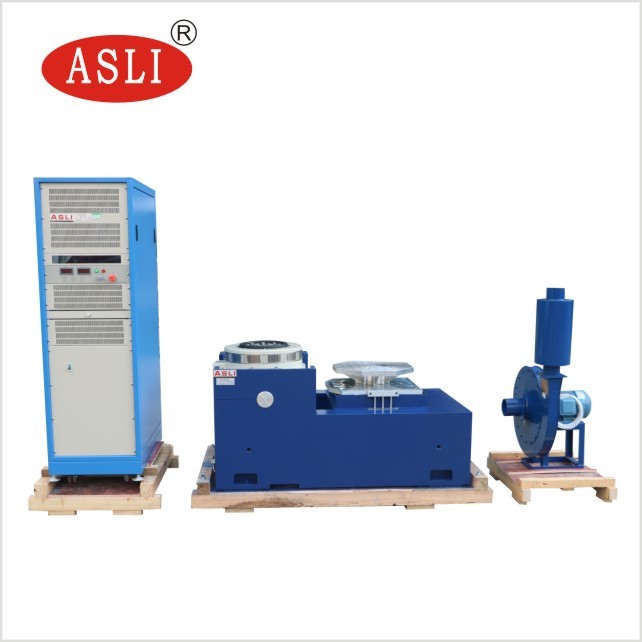

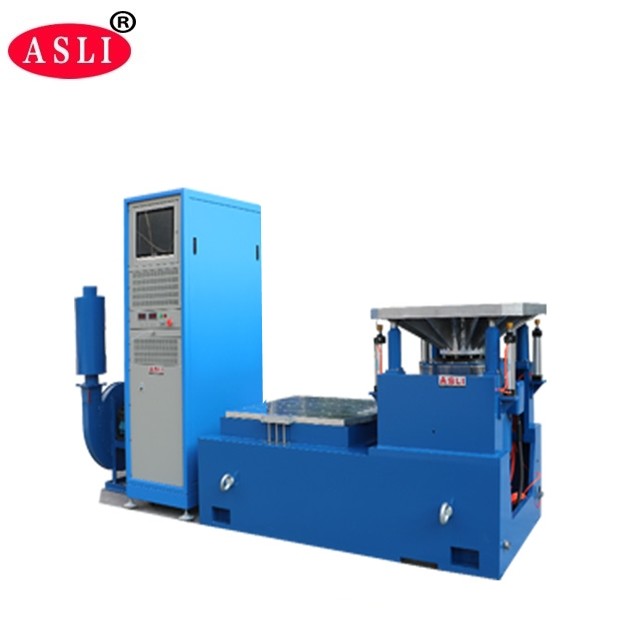

- Generador de vibración — 1 juego
- Controlador de vibración — 1 juego
- Cámara de conexión de comunicación — 1 juego
- Amplificador de potencia DA-6 — 1 juego
- Potencia de excitación — 1 ud.
- Software de control — 1 juego
- Sistema de refrigeración — 1 juego
- Computadora industrial — 1 juego
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máx. (kg) | Bobina móvil (kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
El modelo ES-6 es la configuración que coincide con la especificación de carga de 180 kg / 6000 N descrita anteriormente.
- Esqueleto de círculo dinámico bien diseñado, que ofrece una frecuencia de resonancia axial de etapa superior.
- Diseño de doble circuito magnético con baja fuga de flujo magnético, estructura compacta y racional.
- Rodamientos de rodillos de varilla basculante con rigidez del cuerpo compuesta recta y orientada a la importación, que proporcionan una fuerte capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al aislamiento de vibraciones, con instalación móvil conveniente.
- La tecnología avanzada del sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- Rigidez estática y rigidez dinámica del rodamiento con pequeño efecto de globo, lo que aumenta la capacidad de carga del rodamiento de la mesa vibratoria y mejora el rendimiento a bajas frecuencias.
