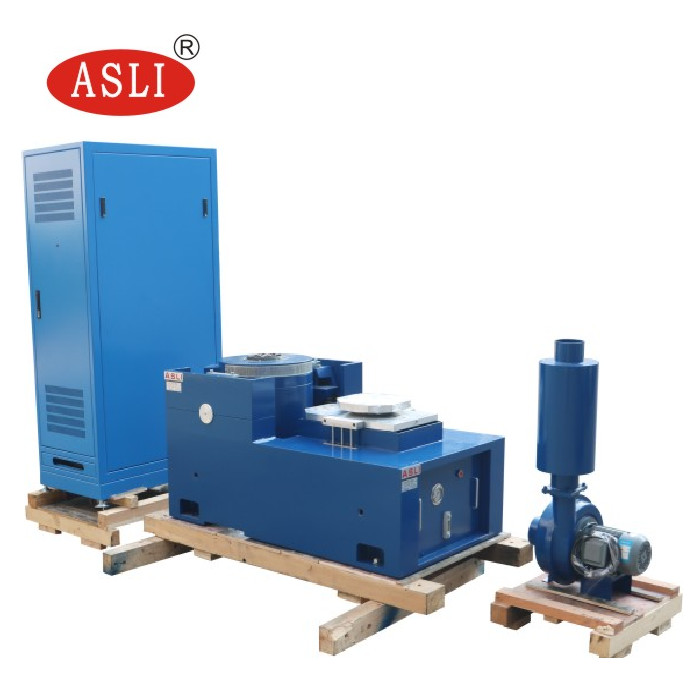

estándar de prueba de la tabla JIS D 1601 de la vibración dinámica 2000Hz
Detalles del producto
| fuerza de vibración: | 20Kn | dirección de vibración: | vibración horizontal |
|---|---|---|---|
| Solicitud: | Automotor | Uso: | prueba de vibración de alta frecuencia |
| Estándar de prueba: | MIL STD 810G | Fuerza: | CA380V |
| Resaltar |
tabla de prueba de la vibración 2000Hz,Tabla de prueba 1601 de la vibración de JIS D,equipo de prueba de la tabla de la vibración 2000Hz |
||
Descripción del Producto

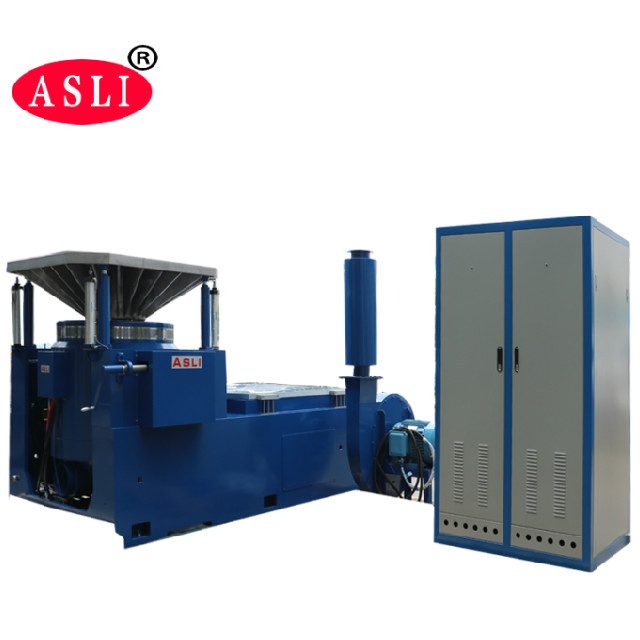

El sistema de vibración de la Mesa de Prueba de Vibración Dinámica de 2000 Hz está diseñado para cumplir con el estándar JIS D 1601, proporcionando pruebas de vibración de alta frecuencia para una amplia gama de aplicaciones industriales y de investigación.
| Modelo | Fuerza Sinusoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
La máquina de prueba de vibración de alta frecuencia se utiliza principalmente para pruebas ambientales de vibración y choque de productos, cribado de estrés ambiental y pruebas de confiabilidad. Sirve a industrias como la aeroespacial, comunicaciones, electrónica, eléctrica y electrodomésticos. Esta plataforma de prueba cumple con una variedad de especificaciones, incluidos los estándares IEC, MIL-STD, JIS y ASTM.
- Sistema de suspensión flexible y guía lineal — fuerte capacidad de carga, excelente rendimiento de guía y alta estabilidad.
- Bolsa de aire central con alta rigidez estática y baja rigidez dinámica — fuerte capacidad de carga y rendimiento dinámico excepcional.
- Diagnóstico de autoexamen rápido y protección en cadena — alta seguridad y confiabilidad.
- El dispositivo de aislamiento y amortiguación de bolsas de aire elimina la necesidad de una base especial, reproduce perfectamente las ondas de vibración y reduce la transmisión de vibraciones.
- Disponible con diferentes plataformas de expansión horizontal y vertical.
- Compatible con todo tipo de controladores de vibración — operación sencilla.
- La pequeña mesa de carga permite una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento general de la mesa de la máquina.
- La mesa horizontal y la mesa de vibración son una unidad integral — bien estructurada y conveniente para instalar y ajustar.
- Pista de presión estática con diseño en V — resistente a cargas inclinadas y sesgadas.
- Bomba de aceite incorporada — buena estructura y fácil operación.
| Modelo | Tamaño de la Mesa (mm) | Rango de Frecuencia (Hz) | Peso de las Partes Móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
Diseñada para aplicaciones de pruebas automotrices, esta mesa vibratoria horizontal de alta frecuencia ofrece un rendimiento preciso y confiable para entornos de prueba exigentes.
Aspectos destacados del producto
La mesa de prueba de vibración dinámica de 2000 Hz cumple con los estándares JIS D 1601 y MIL STD 810G con fuerza de 20 KN y vibración horizontal. Ideal para pruebas automotrices de alta frecuencia, cuenta con un sistema de suspensión flexible, amortiguación de bolsas de aire y autodiagnóstico rápido para una alta estabilidad y seguridad. Plataformas de expansión personalizadas disponibles.
