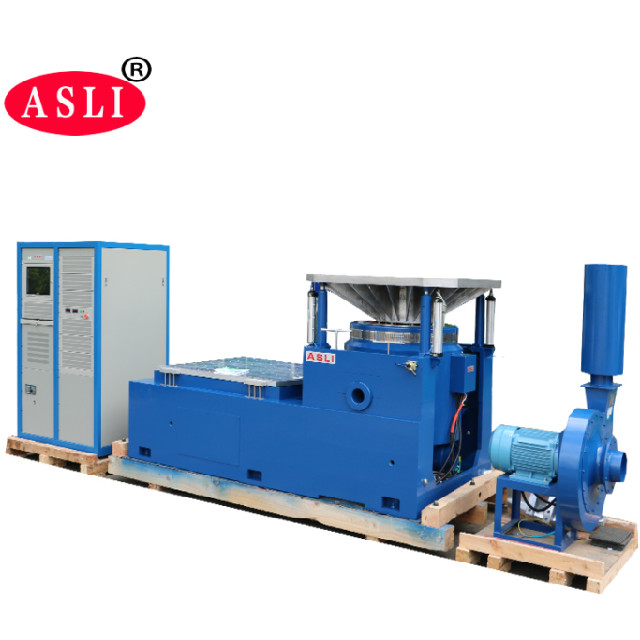

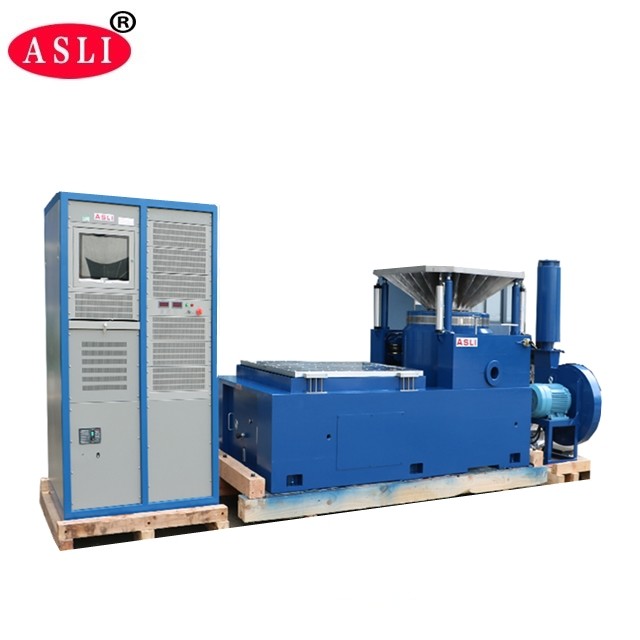

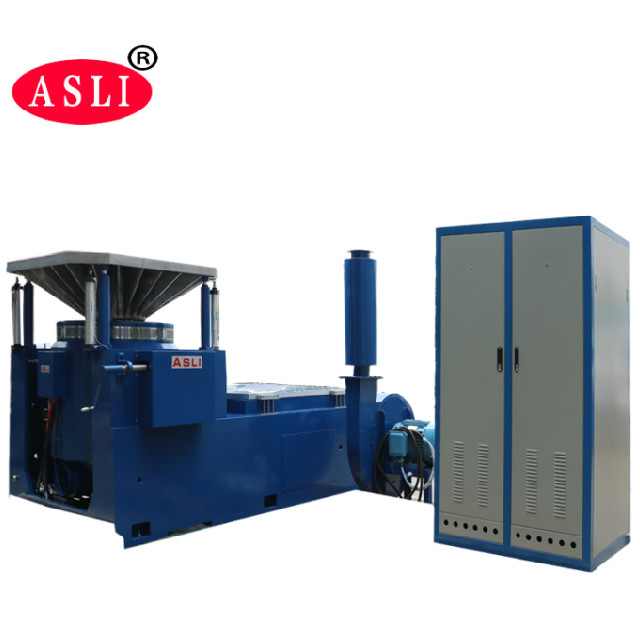

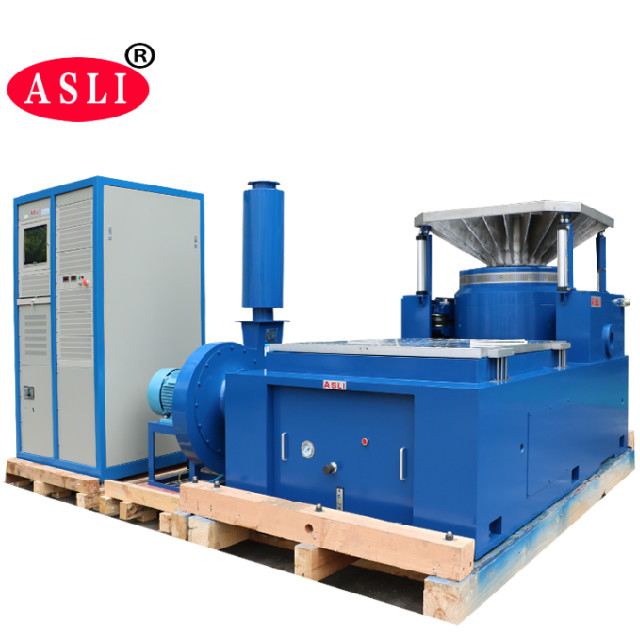

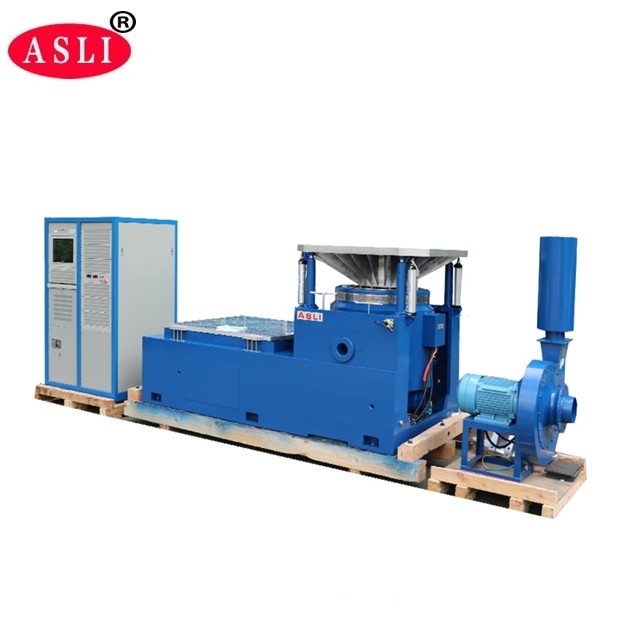

Coctelera electrodinámica de alta frecuencia de MIL-STD 202
Product Details
| Fuerza SINE: | 3 000 N | VELOCIDAD: | 1.6m/s |
|---|---|---|---|
| Dirección de vibración: | Vertical | Aceleración: | 100 gramos |
| Frecuencia: | 3 ~ 3500 Hz | El poder: | 380v de 3 fases |
| El desplazamiento: | 25 mm | ||
| Resaltar |
Coctelera electrodinámica de alta frecuencia,Coctelera electrodinámica de MIL-STD 202,Equipo de prueba electrodinámico de la vibración |
||
Product Description
Somos un fabricante de productos de la serie de probadores de vibración de alta frecuencia electrodinámica / probadores de fatiga de vibración de alta frecuencia. Nuestro equipo adopta tecnologías modernas avanzadas que incluyen una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aerotransportado, rodamientos de rodillos y guía lineal, y aislamiento de pivote.
Estos sistemas pueden completar pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, así como pruebas de pulso clásicas (onda semisenoidal, trapezoidal, diente de sierra) y pruebas de espectro de respuesta a impactos. Los productos se utilizan ampliamente en defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y la industria de electrodomésticos.
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial más alta.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
- Rodamientos de rodillos de varilla basculante con rigidez del cuerpo compuesto recta y orientada a la importación, que proporcionan una excelente capacidad de carga excéntrica.
- Base de aislamiento de pivote dedicada a uso hormonal, con instalación móvil conveniente.
- El sistema avanzado de movimiento asegura alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo del rodamiento aumentan la capacidad de la mesa vibratoria y mejoran el rendimiento a bajas frecuencias.
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dentro de un banco de carga pequeño, se logran mayores aceleraciones y frecuencias de trabajo, mejorando la capacidad de carga y el rendimiento del banco de la máquina completo.
- El banco horizontal y el banco de vibración son un tipo integral con una estructura perfecta, que ofrece comodidad para instalar y ajustar.
- Pista de presión estática, en V, con capacidad resistente a la pendiente y a la carga sesgada.
- Bomba de aceite incorporada con buena estructura y fácil operación.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las partes móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
El banco extendido vertical VT y las abrazaderas especificadas se calculan con precisión y se diseñan meticulosamente para garantizar que el cliente obtenga el mejor rendimiento según una estructura perfecta, material de alta calidad y mano de obra.
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco Redondo) | 220 | 350 | Φ1200 |
Product Highlights
El agitador electrodinámico MIL-STD 202 ofrece una fuerza sinusoidal de 3000 N, una aceleración de 100 g, una frecuencia de 3-3500 Hz y un desplazamiento de 25 mm. Cuenta con circuito magnético dual, aislamiento de muñón y enfriamiento avanzado para pruebas confiables de vibración en los ejes X/Y/Z. Ideal para aplicaciones de defensa, aeroespaciales y electrónicas.
