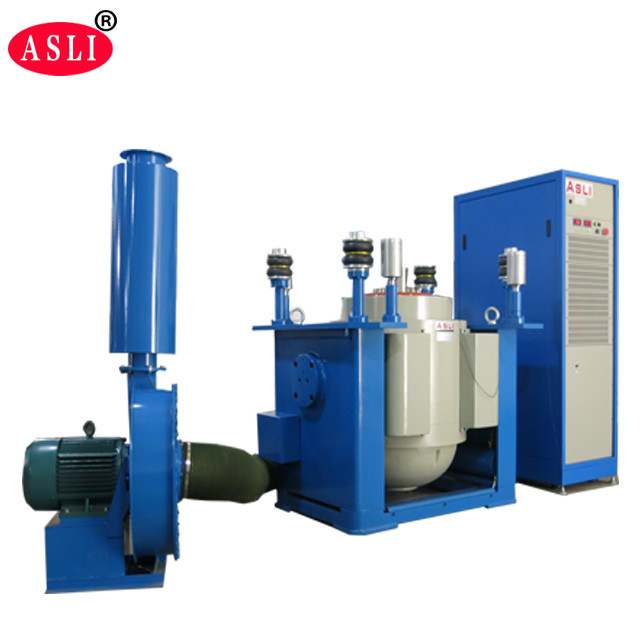

Vibración electrodinámica Shaker For Battery de ISTA 3A ISTA 6A
Product Details
| fuerza sinusoidal: | 6000N | Frecuencia: | 3~3500HZ |
|---|---|---|---|
| Velocidad: | 1,6 m/s | dirección de vibración: | vibración vertical o x, y, z |
| Fuerza: | 380v trifásico | aceleración: | 100G |
| Resaltar |
Coctelera electrodinámica de la vibración de ISTA 6A,Vibración electrodinámica Shaker For Battery,Vibración electrodinámica Shaker System |
||
Product Description
El sistema de prueba de vibración de la batería de fuerza ISTA 3A y ISTA 6A 300 Kg.F es un agitador de vibración electrodinámico de alta estabilidad diseñado para pruebas precisas controladas por computadora.Fabricado con una "estructura de circuito doble magnético" avanzada," "círculos de acción de esqueleto autogenerados", "apoyo en el aire", "rodamientos de rodillos y guía lineal", y tecnologías de "aislamiento de trunnion",Este sistema ofrece un rendimiento fiable en una amplia gama de aplicaciones de ensayo.
El sistema es capaz de completar pruebas de vibración sinusoidal de tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha.la onda de dientes de sierra) y las pruebas del espectro de respuesta al choque..
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Sección 1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- El diseño de dos circuitos magnéticos asegura una baja fuga de flujo magnético, una estructura compacta y un diseño racional.
- Los rodamientos de rodillos con rodillos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación para una excelente capacidad de carga excéntrica.
- Trunnion fundación de aislamiento dedicada al uso de hormonas, ofreciendo una instalación móvil conveniente.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
Esta tabla de vibración de alta frecuencia está diseñada para pruebas de fuerza sinusoidal y aleatoria y adopta la misma estructura avanzada de circuito doble magnético, círculos de acción de esqueleto autogenerados,apoyo aéreoEl sistema lleva a cabo pruebas de vibración sinusoidal de tres ejes X, Y y Z, pruebas de vibración aleatoria de banda ancha,y pruebas de pulso clásicas (medio seno, trapezoidal, onda de dientes de sierra) junto con las pruebas de espectro de respuesta al choque.
Estos productos se utilizan ampliamente en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Primero película de PP, luego espuma de 10 mm entre la máquina y la caja, y fuera hay una caja de madera contrachapada estándar de exportación.
Somos un fabricante de equipos de prueba con más de 28 años de experiencia, dedicados a equipos de prueba de simulación ambiental y máquinas de prueba de vibración mecánica y choque.Nuestra Vibración Vertical y Horizontal Electrodinámica Tipo de Alta Frecuencia Shaker Mesa es un producto estrella, y hemos obtenido la certificación CE para esta máquina.
Si tiene alguna pregunta acerca de nuestros agitadores dinámicos electrodinámicos o equipo de prueba de vibración industrial programable de 3 ejes, por favor contáctenos.
