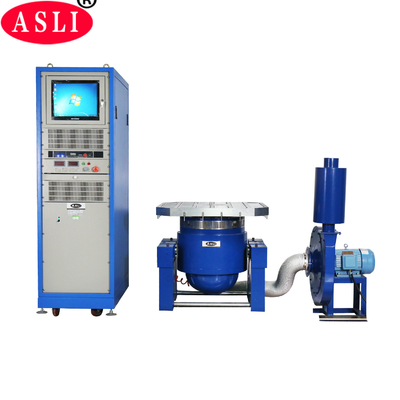

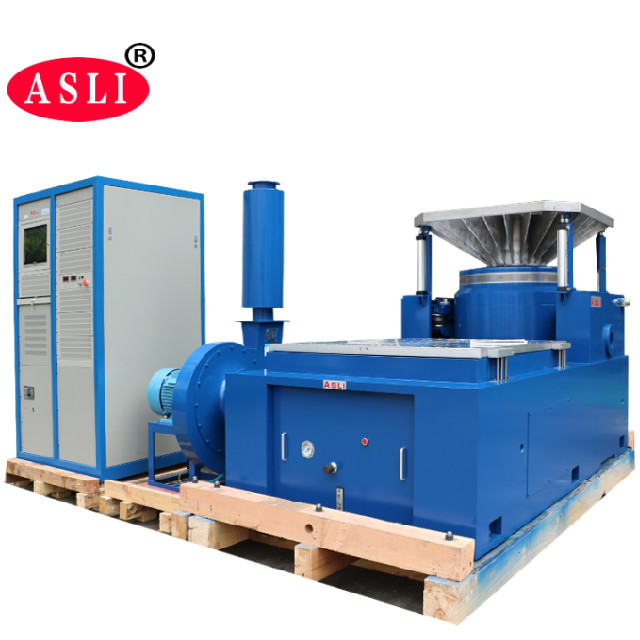

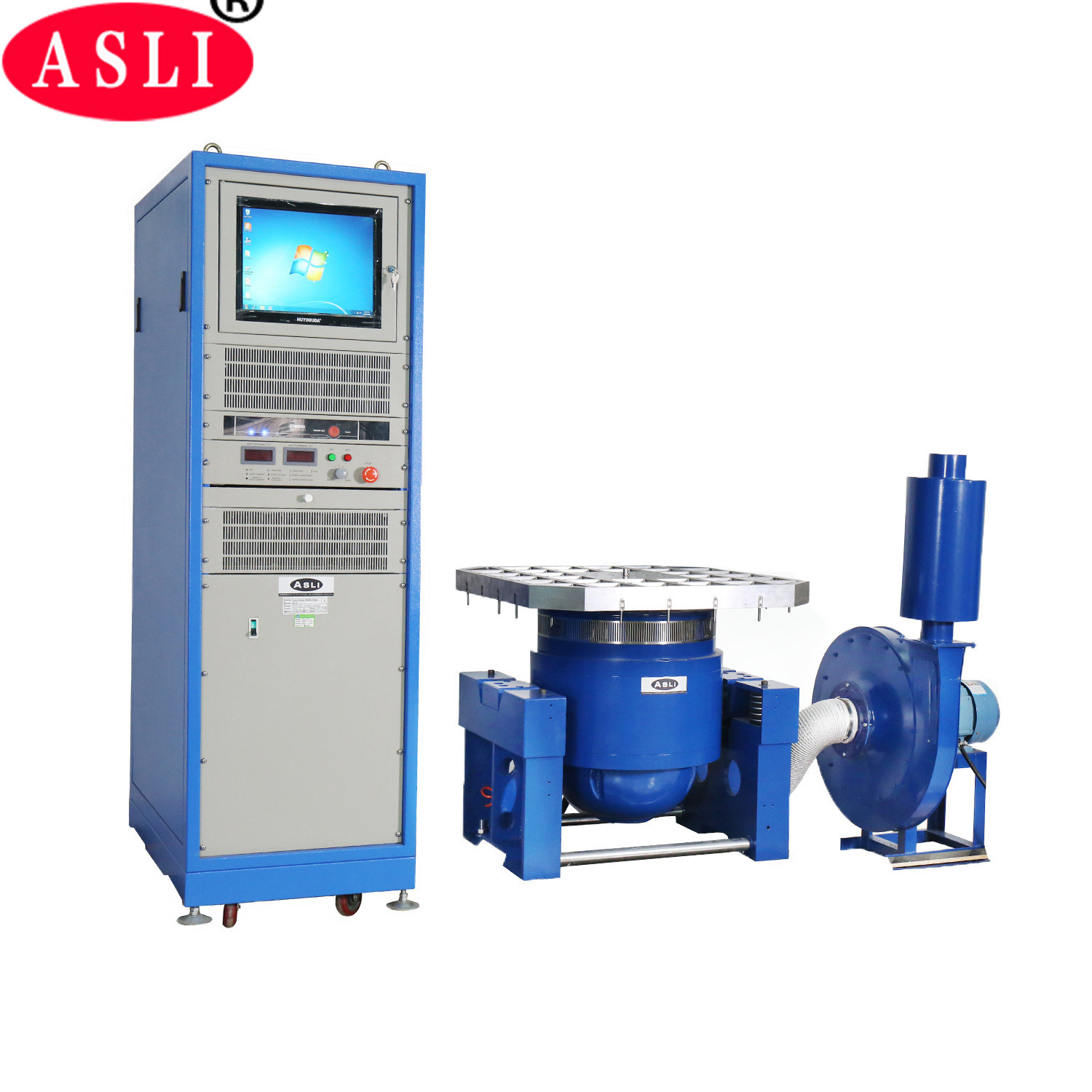

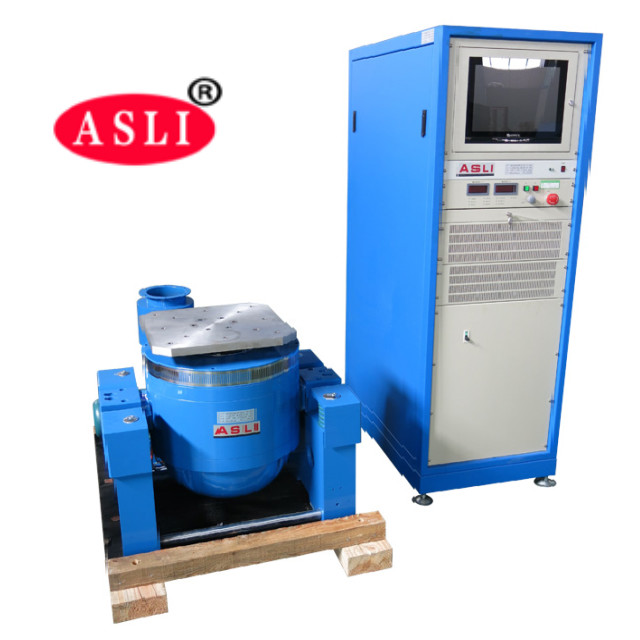

Sistema de prueba de vibración de gran fuerza de 3 ejes Cumple con la norma MIL-STD / DIN
Somos fabricantes deSistema de prueba de vibración de gran fuerza de 3 ejes Cumple con la norma MIL-STD / DINproductos de serie, adoptados la "estructura de circuito doble magnético", "círculos de acción de esqueleto autogenerados", "Soporte aerotransportado" y "rodamientos de rodillos y guía lineal","Isolamiento de trunnion" tecnología avanzada y especial, puede completarse en el ensayo de vibración sinusoidal de tres ejes X, Y, Z y en los ensayos de vibración aleatoria de banda ancha, que se completan con el clásico (medio seno, trapezoidal,prueba del espectro de respuesta al pulso y al choque.
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) |
el movimiento Envase (kg) |
Dimensión de En el caso de las máquinas de la categoría M3 |
| Sección 1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |

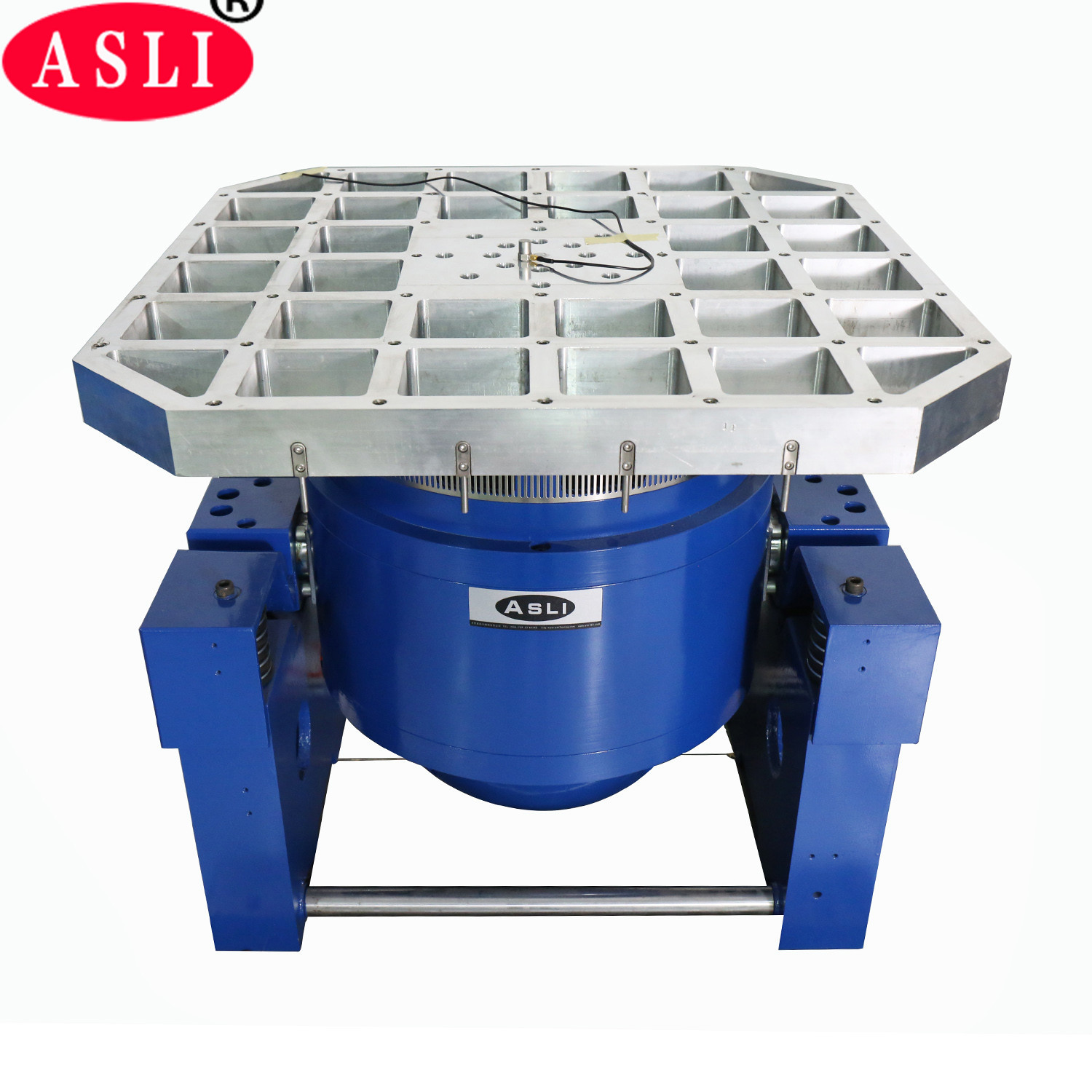

Las características de los agitadores electrodinámicos:
1Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4- Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5Nuevo diseño de conductos y mejora el efecto de enfriamiento.
Parámetros técnicos del amplificador vertical del sistema de agitador electrodinámico:
Somos un fabricante de equipos de prueba de larga historia, en los últimos 28 años, nos dedicamos a la simulación de equipos de prueba ambiental y vibración mecánica y máquina de prueba de choque.Vibración vertical y horizontal Electrodinámica Tipo de alta frecuencia Shaker Mesa es nuestro producto estrella , y habíamos obtenido la certificación CE para esta máquina.
Si tiene alguna pregunta acerca de los agitadores dinámicos electrodinámicos de 3 ejes diferentes equipos de prueba de vibración industrial programable, por favor póngase en contacto con nosotros, gracias
Equipo de ensayo de vibración horizontal de 6000N con refrigeración por aire para fuerza sinus aleatoria
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal (m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de ensayo, el valor de las pruebas se calculará en función de las características de las máquinas de ensayo. |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Parámetros técnicos deEquipo de ensayo de vibraciones Expansión horizontal:
Parámetros técnicos demáquina de prueba de vibracionesExpansión vertical:
Paquete sobremáquina de prueba de golpes:
Primero película de PP, y luego espuma de 10 mm entre la máquina y la caja, y fuera está la caja de contrachapado estándar de exportación.
Exposición sobre el equipo de ensayo:
Si tiene alguna pregunta sobre esos agitadores de vibración, no dude en contactarnos, gracias.
