Tabla mecánica electrodinámica de la coctelera de la vibración de 10KN XYZ AXIS
Product Details
| fuerza sinusoidal: | 3000n a 200000n | dirección de vibración: | vibración vertical o x, y, z |
|---|---|---|---|
| Velocidad: | 1,8 m/s | Frecuencia: | 3~3500HZ |
| aceleración: | 100G | Desplazamiento: | 25 mm a 100 mm |
| Resaltar |
Shaker Table mecánico electrodinámico,10KN Shaker Table mecánico,Coctelera electrodinámica de la vibración de XYZ AXIS |
||
Product Description

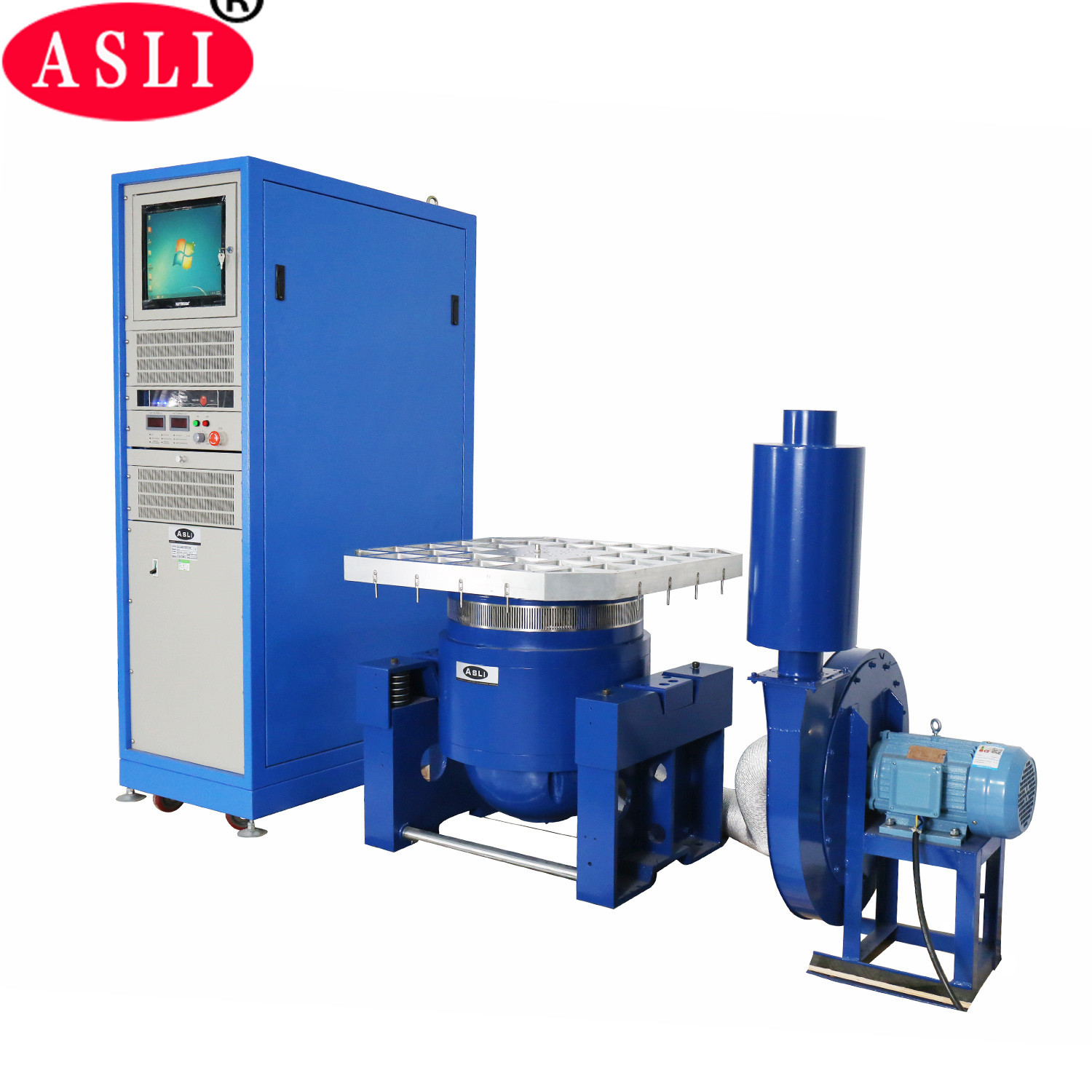

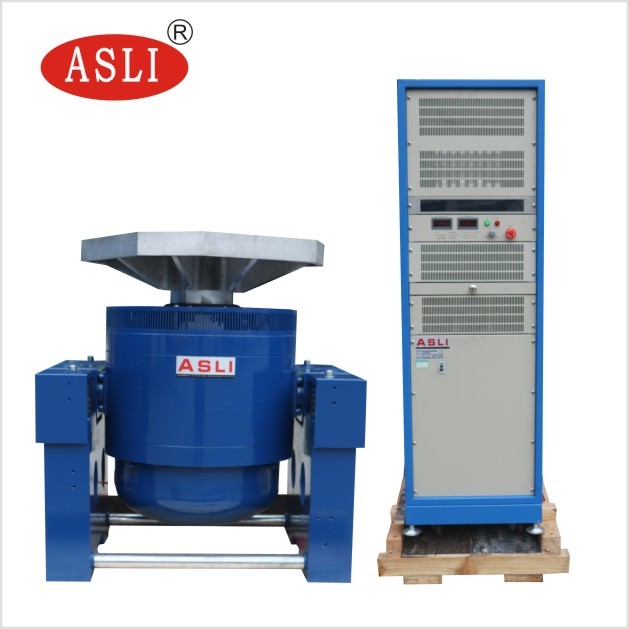

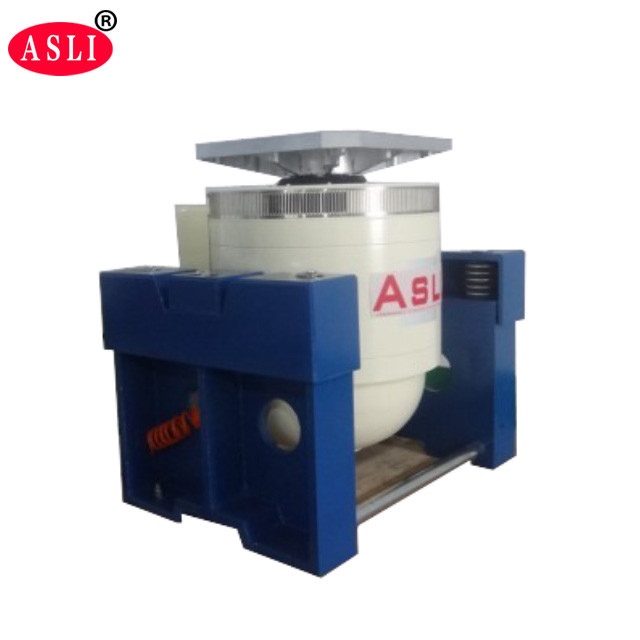

La mesa vibratoria electromecánica de choque de vibración electrodinámica XYZ de 10KN es un sistema de prueba de vibración de alta frecuencia diseñado para una simulación precisa y multieje. Admite vibración sinusoidal, vibración aleatoria de banda ancha y pruebas de choque de pulso clásicas en los ejes X, Y y Z, lo que la convierte en una solución versátil para pruebas ambientales y de confiabilidad rigurosas.
Fabricado con tecnología electrodinámica avanzada, este sistema incorpora una estructura de circuito doble magnético, círculos de acción de esqueleto autogenerados, soporte aéreo, rodamientos de rodillos con guía lineal y aislamiento de muñón. Estas características de diseño permiten una replicación precisa de las condiciones de vibración y choque del mundo real para la validación del producto.
Este agitador de vibración electrodinámico se utiliza ampliamente en industrias que requieren estrictos estándares de prueba de vibración y choque, que incluyen:
- Defensa nacional y sistemas de armas
- Ingeniería aeronáutica y aeroespacial
- Comunicaciones y electrónica
- Electrodomésticos y electrodomésticos
- Calificación de productos industriales y pruebas de confiabilidad
El sistema realiza pruebas de vibración sinusoidal de tres ejes X, Y y Z, pruebas de vibración aleatoria de banda ancha y pruebas de pulso clásicas (onda sinusoidal media, trapezoidal, diente de sierra), así como pruebas de espectro de respuesta de choque.
- Esqueleto de círculo dinámico bien diseñado que ofrece una mayor frecuencia de resonancia axial.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y diseño racional.
- Rodamientos de rodillos de varilla basculante con orientación de rigidez del cuerpo compuesto orientada a la importación para una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al aislamiento de vibraciones, con instalación móvil conveniente.
- Tecnología avanzada del sistema móvil que garantiza una alta fiabilidad del círculo dinámico.
- Nuevo diseño de conducto que mejora el efecto de enfriamiento para un funcionamiento sostenido.
- La rigidez estática y la rigidez dinámica del rodamiento minimizan el abombamiento, lo que aumenta la capacidad de la mesa vibratoria y mejora el rendimiento a bajas frecuencias.
Los siguientes parámetros se aplican al modelo ES-10, cumpliendo con los estándares MIL STD 810 e IEC/EN/AS 60068.2.27 para sistemas de agitadores de vibración electrodinámicos.
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1.8 | 51 | 270 | 14 | Φ240 |
- Fuerza nominal: fuerza sinusoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 10000N.
- Rango de frecuencia: 5 Hz a 3500 Hz: frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque.
- Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija.
- Tiempos de barrido de frecuencia: 1 a 32767.
- Tiempo de barrido de frecuencia: frecuencia fija / individual 1–3600 minutos; se pueden mostrar curvas de barrido de frecuencia.
- Aceleración máxima: 1000 m/s² (sin carga).
- Velocidad máxima: 1.8 m/s.
- Desplazamiento máximo: 51 mm p-p (sin carga), doble pico.
- Desplazamiento de impacto: 51 mm.
- Peso de la bobina móvil: 14 kg.
- Direcciones de vibración: vibración vertical + horizontal.
- Onda de vibración: sinusoidal, aleatoria, choque.
- Diámetro de la bobina móvil: Φ240 mm.
- Dimensión del sistema de vibración (mm): W1046 × H660 × D783 mm.
- Peso del sistema de vibración: 900 kg.
- El banco de carga pequeño permite una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento general del banco de la máquina.

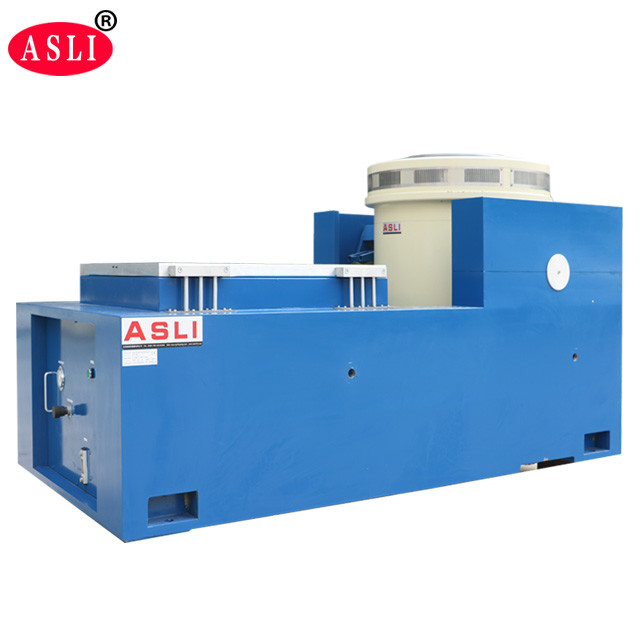

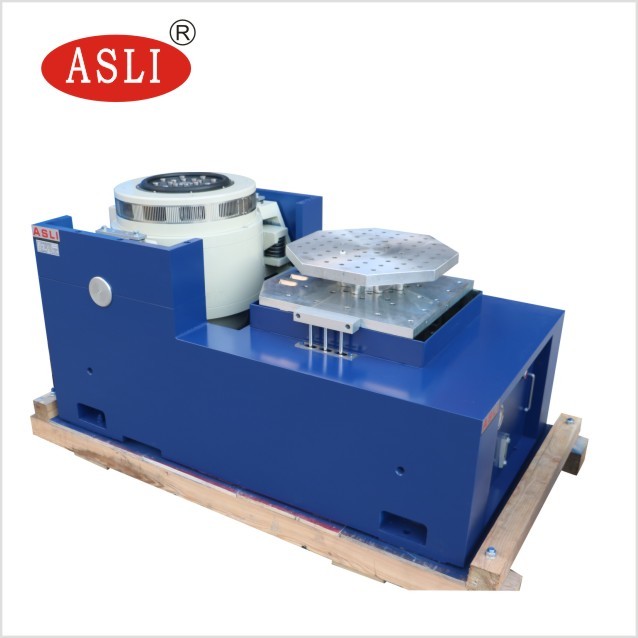

- El banco horizontal y el banco de vibración son de tipo integral con una estructura robusta, conveniente para instalar y ajustar.
- La pista de presión estática con diseño en V proporciona capacidad de resistencia a la pendiente y a la carga sesgada.
- Bomba de aceite incorporada con buena estructura para una fácil operación.
- Los usuarios deben preparar montacargas y herramientas de desplazamiento para mover el equipo, ya que es muy pesado. Asegúrese de que la puerta sea lo suficientemente ancha para permitir el paso del equipo.
- El entorno operativo debe ser a temperatura ambiente con buena ventilación. Se recomienda encarecidamente instalar un aire acondicionado en el área de trabajo. Espacio libre mínimo: 700 mm a la izquierda, derecha y atrás; 1500 mm al frente.
El sistema se envuelve primero en film de PP, luego se protege con espuma de 10 mm entre la máquina y la caja, y finalmente se empaqueta en una caja estándar de madera contrachapada para exportación.
Somos una fábrica con 28 años de enfoque en el campo de los instrumentos de prueba y 4 años de experiencia en exportación.
Generalmente alrededor de 20 días hábiles. Si tenemos productos terminados en stock, podemos organizar el envío dentro de los 3 días hábiles. Tenga en cuenta que los tiempos de producción dependen de los artículos específicos y las cantidades del pedido.
Ofrecemos una garantía de 12 meses. Después del período de garantía, nuestro equipo profesional de servicio postventa brinda soporte técnico para ayudar a los clientes a resolver los problemas encontrados al usar nuestros productos, manejando los problemas y quejas de los invitados de manera profesional y oportuna.
Servicios: servicio OEM, servicio de diseño y servicio de etiqueta de comprador. Calidad: Cada instrumento se somete a un examen y prueba de calidad del 100%. Los productos terminados deben pasar por una institución de calibración de terceros antes del envío y la entrega.
Si el producto es fácil de instalar y operar, los clientes pueden aprender la instalación y el uso del manual de operación y mantenimiento. Si el producto es difícil de usar, los clientes pueden visitar la fábrica de ASLi para aprender la instalación y operación. Nuestros ingenieros tienen pasaportes y pueden viajar al extranjero para brindar soporte in situ.
Cámaras ambientales, cámaras de temperatura (humedad), cámaras PCT/Hast (cámaras de prueba de estrés altamente acelerado), cámaras ESS, cámaras de estabilidad de acceso, hornos de vacío, cámaras de altitud, sistemas de prueba de vibración, probadores de choque mecánico, cámaras combinadas de vibración ambiental y más.
Damos la bienvenida a clientes nuevos y habituales a visitar nuestra fábrica para ver la mesa vibratoria en persona. Para cualquier consulta, no dude en contactarnos.
