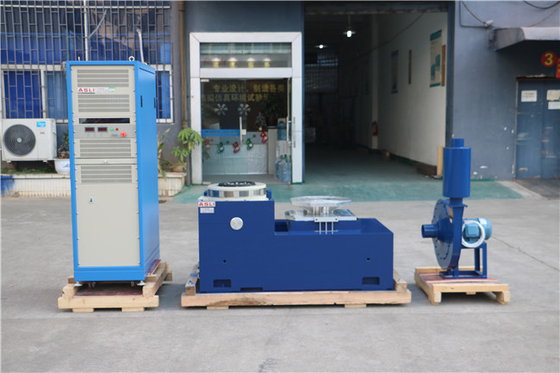

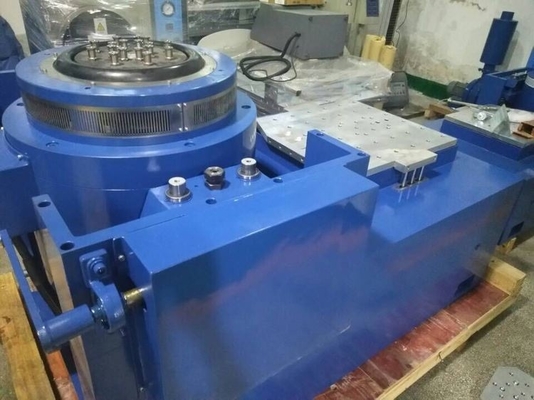

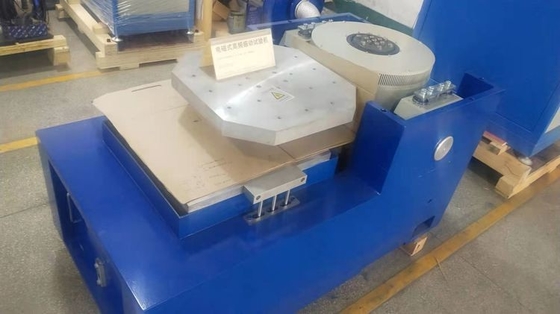

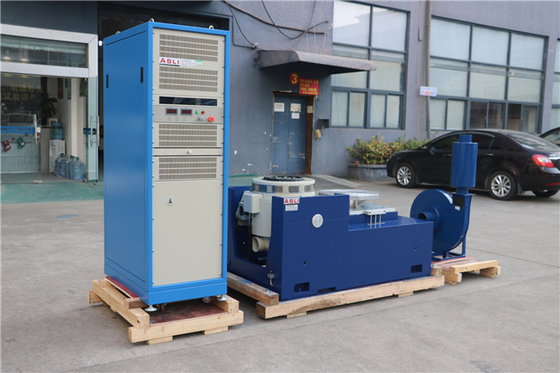

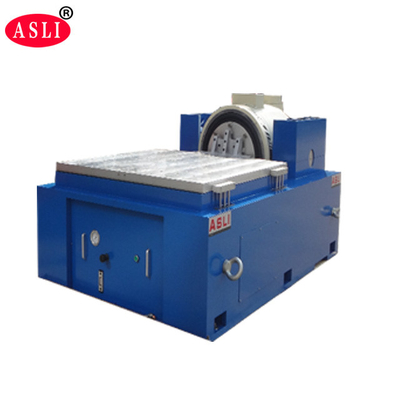

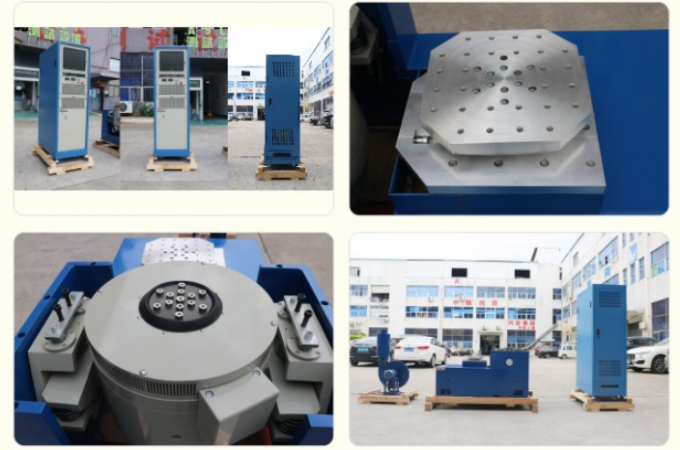

IEC 62133 Máquina de ensayo de vibraciones horizontales y verticales de alta frecuencia de tipo electromagnético
| Agitación | |
| Fuerza senoidal (pico) | 30 kN |
| Fuerza de choque (pico) | 60 kN |
| 3Rango de frecuencia | 5~2800HZ |
| El desplazamiento (continuo) | de una longitud igual o superior a 50 mm |
| Velocidad máxima | 1.8 m/s |
| Aceleración máxima | 100 g |
| Diámetro del blindaje | Cubiertas |
| Frecuencia de resonancia de primer orden | 2,400 Hz |
| Momento excéntrico permitido | > 500 Nxm |
| Peso del blindaje | 40 kilos |
| Dimensión del tornillo HE/ST | M10 (en métricas) |
| Frecuencia de aislamiento de las vibraciones axiales | 3 Hz |
| Carga útil máxima | 500 kg de peso |
| Fugas de flujo magnético | ≤ 1 mT |
| Dimensiones (L×W×H, sin empacar) | 1,330x860x1,250 mm |
| Peso (desenvasado) | 2,500 kg |
| Instalación | El uso de una alfombra de caucho (requeridos tornillos de anclaje) |
| Amplificador de potencia | |
| Salida del amplificador | 30 kVA |
| El SNR | > 65 dB |
| Voltado de salida nominal | 120 Vrs |
| Dimensiones (L×W×H, sin empacar) | de una anchura igual o superior a 300 mm |
| Ventilador de enfriamiento | |
| Volumen del aire | 0.46 m3/s |
| El poder | 7.5 kW |
| Diámetro del conducto de aire | Las demás: |
| Presión del aire | 8.8 kPa |
| Instalación |
Capaz de conectarse al techo (hasta dos curvas de 90 grados), máximo 20 ̊ |
El sistema de prueba de vibración se utiliza principalmente para la prueba de ambiente de vibración y choque de productos, prueba de detección de estrés ambiental, prueba de fiabilidad.
Probador de vibración electromagnética completamente de acuerdo con el diseño estándar de prueba relacionada con la batería, simulación, bajo la determinada condición del ensayo de vibración de la batería,la batería o el paquete de baterías está fijado en la mesa de vibración, de acuerdo con la frecuencia prescrita, la aceleración y el modo de desplazamiento a lo largo de la vibración de la muestra de la batería de tres direcciones perpendiculares entre sí, la batería medida no debe tener fugas,No pierdas el corazón.No se rompió, no hubo fuego ni explosión.
La prueba de vibración del ámbito de aplicación es extremadamente amplia, desde la placa de circuito, la batería, el avión, el barco, el cohete, el misil, los automóviles y los electrodomésticos y otros productos industriales.
Norma de ensayo:
Se aplicarán las disposiciones siguientes:
UL 1642:2012 < Norma para las baterías de litio >
UL 2054: 2012 < Baterías para uso doméstico y comercial>
El Consejo de Seguridad de la ONU
IEC 62133-2:2017 < Requisitos de seguridad para las pilas secundarias portátiles selladas y para las baterías fabricadas a partir de ellas, para su uso en aplicaciones portátiles - Parte 2: Sistemas de litio >
Se aplicará la norma IEC 62281: 2004
Las normas IEC 60068: 2007
Las características:
Trabajo ultra mudo; La base de la máquina utiliza el material de alta calidad, se instala convenientemente, la operación es suave, no necesita instalar el,el control de digitalización del circuito de control y la frecuencia de visualización, el PID ajusta la función, hace que el trabajo del equipo sea más estable, confiable, barrido de la frecuencia y la forma de funcionamiento de frecuencia fija,Se adapta a la solicitud de prueba de profesión diferente para resolver la interferencia del campo electromagnético fuerte al circuito de control, y aumentar el tiempo de trabajo establecido, de modo que el producto de ensayo alcance el tiempo de ensayo exacto..
si necesita más información sobre la máquina de ensayo de vibración horizontal y vertical de alta frecuencia de tipo electromagnético IEC62133, póngase en contacto con nosotros en cualquier momento.
