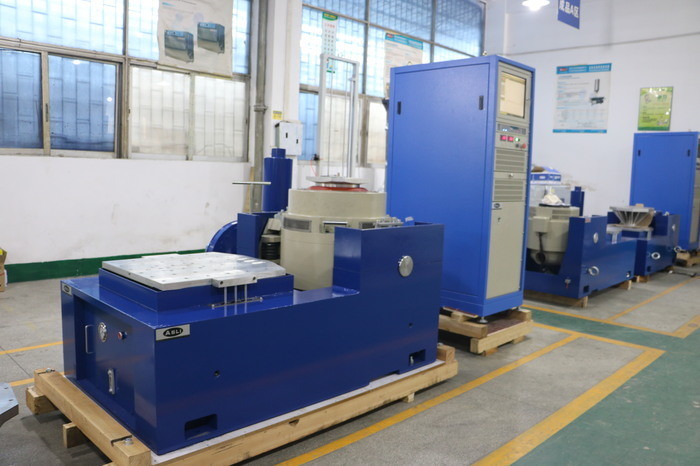

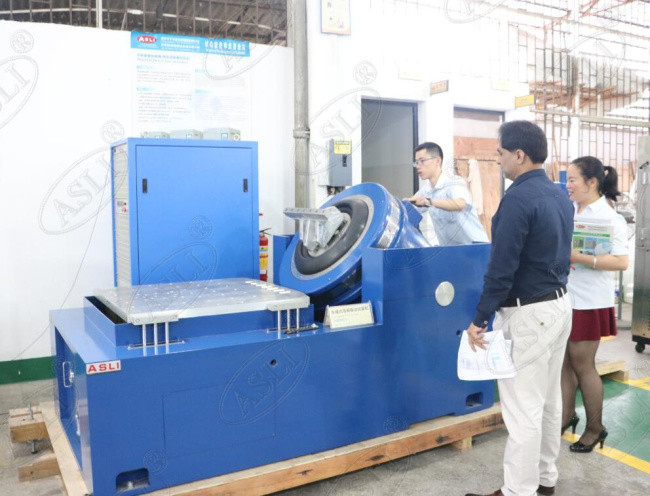

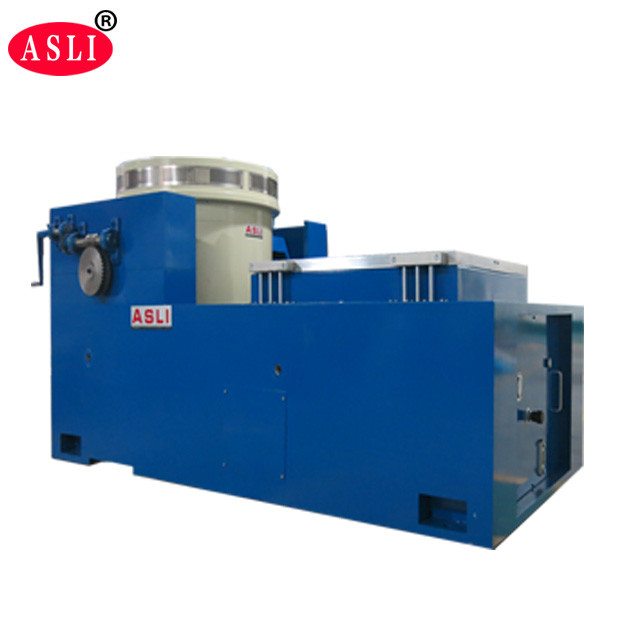

El aire refrescó 40KN la vibración Shaker Test System con la tabla vibrante de 1000 x de 1000m m
Product Details
| fuerza sinusoidal: | 40knet | Velocidad: | 1.8m/s |
|---|---|---|---|
| Desplazamiento: | 51mm | Frecuencia: | 3 ~ 2000Hz |
| Cargando: | 500 kg | Aceleración: | 100g |
| armadura: | 450 mm | Tamaño de la mesa: | 1000 x 1000m m |
| Resaltar |
40KN vibración Shaker System,Vibración refrescada aire Shaker System,vibración Shaker Table de 1000x1000m m |
||
Product Description
El sistema de prueba de vibración por sacudida enfriado por aire de 40KN con una mesa vibratoria de 1000 × 1000 mm es una solución de prueba de vibración electromagnética de alta frecuencia diseñada para excitación vertical y horizontal. Se utiliza ampliamente para evaluar las frecuencias de resonancia de los diseños de productos y embalajes, así como para simular la vibración aleatoria que ocurre durante la distribución o en entornos de uso. El sistema es fácil de operar y puede realizar una amplia gama de pruebas de vibración de acuerdo con las especificaciones gubernamentales, industriales y corporativas.
Descargue el PDF de la máquina de prueba de temperatura de vibración THV-Volumen
Una sacudida es un dispositivo electromagnético utilizado para pruebas de vibración para excitar la estructura bajo prueba. Se emplea comúnmente para pruebas modales o de resistencia. Las sacudidas de vibración están disponibles en diferentes diseños para adaptarse a diversos requisitos de prueba.
- Una estructura combinada de cámara de prueba y sistema de refrigeración que presume de un diseño compacto y elegante, con una consola independiente para una operación conveniente.
- Unidad de compresor de refrigeración original y sus accesorios principales importados del extranjero.
- Controlador de pantalla táctil a color LCD importado capaz de control automático de programas de temperatura y humedad.
- Equipado con una interfaz de telecomunicaciones RS-232. Para satisfacer las demandas únicas de los clientes, los usuarios pueden elegir entre diferentes modelos de bancos de prueba de vibración para garantizar un buen rendimiento de enfriamiento.
- Sistema de sellado de calor y aire: este banco de vibración también cuenta con un efecto notable de vibración mecánica, equipo de prueba de confiabilidad y vibración de choque.
Mesa de vibración de embalaje / Probador de mesa de vibración para piezas de automóviles
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
La sacudida también se puede combinar con una cámara de prueba de temperatura y humedad para pruebas ambientales y de vibración integrales.
| Modelo | THV-408(A~F) |
|---|---|
| Dimensión interna | W600 × H850 × D800 (mm) |
| Dimensión externa | W850 × H1950 × D2100 (mm) |
| Rango de temperatura | Baja temperatura: (A: 25 °C; B: 0 °C; C: -20 °C; D: -40 °C; E: -60 °C; F: -70 °C) Alta temperatura: 100 °C (150 °C) |
| Rango de humedad | 20%–98% HR (10%–98% HR / 5%–98% HR es una condición opcional especial, requiere un deshumidificador) |
| Precisión analítica / Uniformidad de distribución de temperatura y humedad | 0.1 °C; 0.1% HR / ±2.0 °C; ±3.0% HR |
| Precisión de control de temperatura y humedad | ±0.5 °C; ±2.5% HR |
| Velocidad de aumento/caída de temperatura | Aumento de temperatura aprox. 0.1–3.0 °C/min / caída de temperatura aprox. 0.1–1.5 °C/min (La velocidad de caída mínima de 1.5 °C/min es una condición opcional especial) |
| Material interno y externo | El material de la caja interior es acero inoxidable SUS 304#; la caja exterior es de acero inoxidable o acero laminado en frío SEE con recubrimiento de pintura. |
| Material de aislamiento | Materiales de aislamiento de espuma resistentes a altas temperaturas, alta densidad, formiato de cloro, acetato de etilo |
| Sistema de enfriamiento | Enfriamiento por aire o por agua / compresor de segmento único (-40 °C), compresor de segmento doble (-70 °C) |
| Dispositivos de protección | Interruptor sin fusibles, interruptor de protección contra sobrecarga para compresor, interruptor de protección de refrigerante de alta y baja tensión, interruptor de protección contra sobrehumedad y sobretemperatura, fusibles, sistema de advertencia de fallas, protección de advertencia de bajo nivel de agua |
| Accesorios opcionales | Puerta interior con orificio de operación (opcional), registrador (opcional), purificador de agua, deshumidificador |
| Equipo de prueba de vibración | Elija el banco de prueba de vibración adecuado según la condición de prueba del cliente. Para parámetros técnicos, consulte los parámetros del probador de vibración de tipo electrodinámico en este catálogo. |
| Potencia | AC380V trifásico 5 hilos, 50/60Hz |
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa más alta.
- Circuito magnético doble, baja fuga de flujo magnético, estructura compacta y racional.
- Rodamientos de rodillos de varilla basculante rectos y cuerpo compuesto de orientación de rigidez importado, con capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al uso de hormonas, con instalación móvil conveniente.
- Sistema móvil de tecnología avanzada para garantizar alta fiabilidad del círculo dinámico.
- Nuevo diseño de conducto para mejorar el efecto de enfriamiento.
- Rigidez estática y rigidez dinámica del rodamiento de globo pequeño, aumentando la capacidad de carga de la mesa vibratoria y mejorando el rendimiento de baja frecuencia.
