Reunión electrodinámica milipulgada STD 810G y milipulgada STD 202H de la máquina de prueba de la vibración
Product Details
| fuerza sinusoidal: | 30000n | Velocidad: | 1.8m/s |
|---|---|---|---|
| Desplazamiento: | 100 mm | Aceleración: | 100 g |
| Frecuencia: | 3 ~ 3500Hz | Fuerza: | 380V 3 fase |
| cumplir con el estándar: | Milipulgada STD 810G y milipulgada STD 202H | ||
| Resaltar |
máquina de prueba de la vibración 380v,Máquina de prueba electrodinámica de la vibración,Equipo de prueba de la vibración de la milipulgada STD 810G |
||
Product Description
ASLI es un fabricante de productos de la serie de máquinas de prueba de vibración electrodinámica de alta frecuencia. Nuestros sistemas están construidos con tecnologías avanzadas que incluyen una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aéreo, rodamientos de rodillos y guía lineal, y aislamiento de muñón. Estas máquinas pueden realizar pruebas de vibración sinusoidal en tres ejes X, Y y Z, pruebas de vibración aleatoria de banda ancha y pruebas de pulso clásicas (onda semisenoidal, trapezoidal, diente de sierra), así como pruebas de espectro de respuesta a choques.
Estos productos se utilizan ampliamente en las industrias de defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.

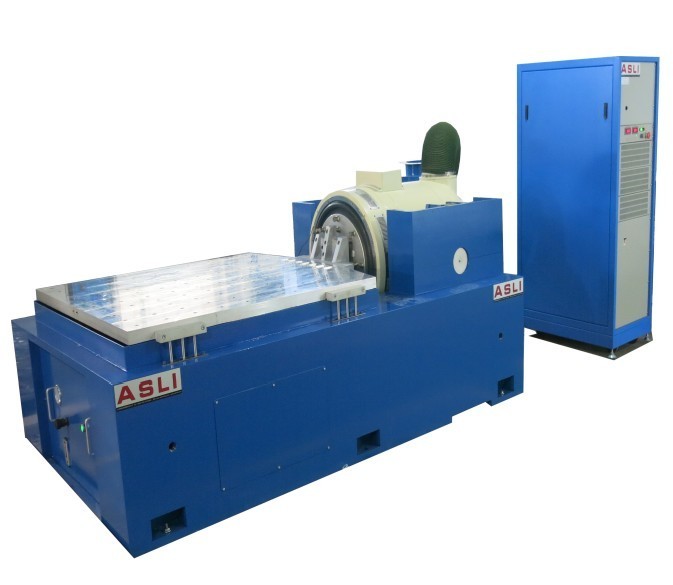

Descargar PDF del Probador de Vibración ES-3AYa sea que esté probando productos desnudos, paquetes individuales, cargas completas de paletas o sistemas embalados mucho más grandes, ASLI tiene un modelo de sistema de vibración adecuado a sus requisitos de prueba. Los sistemas de vibración horizontal de ASLI realizan una amplia gama de pruebas de vibración horizontal.
| Modelo | Fuerza Senoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial más alta.
- Diseño de doble circuito magnético con baja fuga de flujo magnético, estructura compacta y disposición racional.
- Rodamientos de rodillos de varilla basculante con rigidez de cuerpo compuesto recta y orientada a la importación, que proporcionan una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al aislamiento de vibraciones, con cómoda instalación móvil.
- Tecnología avanzada incorporada en todo el sistema para garantizar una alta fiabilidad del círculo dinámico.
- Nuevo diseño de conducto que mejora el efecto de enfriamiento.
- Rigidez estática y rigidez dinámica del rodamiento con pequeño efecto de globo, aumentando la capacidad de la mesa vibratoria y mejorando el rendimiento a baja frecuencia.
- Dentro de un banco de carga pequeño, se logran una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento del banco de la máquina completa.
- El banco horizontal y el banco de vibración son de tipo integral con una estructura perfecta, ofreciendo comodidad para instalar y ajustar.
- Pista de presión estática, en V, con capacidad resistente a la pendiente y a la carga sesgada.
- Bomba de aceite incorporada con buena estructura y fácil operación.
| Modelo | Tamaño del Banco (mm) | Rango de Frecuencia (Hz) | Peso de las Partes Móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
El banco extendido vertical VT y las abrazaderas especificadas se calculan con precisión y se diseñan meticulosamente para garantizar que el cliente obtenga el mejor rendimiento basado en una estructura perfecta, material de alta calidad y mano de obra superior.
| Modelo | Peso (kg) | Frecuencia Máx. (Hz) | Tamaño del Banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco Redondo) | 220 | 350 | Φ1200 |
Si tiene alguna consulta sobre la Máquina de Prueba de Vibración Electrodinámica (cumple con MIL-STD-810G y MIL-STD-202H), no dude en contactarnos.
