Equipo de ensayo de vibración ES-20.pdf

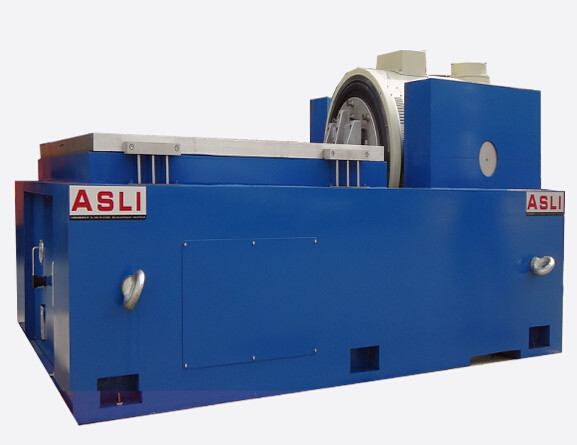

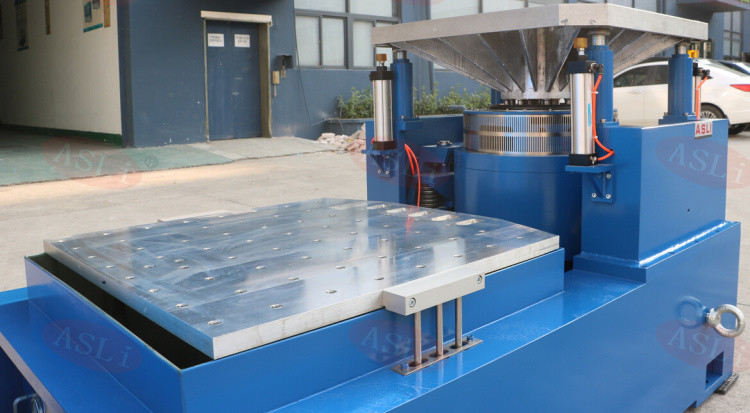

Equipo de ensayo de la tabla de vibración del laboratorio electromagnético del eje 3 con la norma ASTM D999-01
¿Por qué elegir ASLI para las pruebas de vibración?
ASLI proporciona una máquina de prueba personalizada especial para cumplir con todo tipo de requisitos de prueba y condiciones de fijación..Excepto los productos normales, proporcionamos servicios OEM.
Características:
una estructura magnética doble;
Armaduras sin marco;
apoyo de carga neumático;
Diseño robusto del trunnion con aislamiento al aire;
el sistema de suspensión de la armadura activa;
Pequeña distorsión de la forma de onda, alta capacidad de carga, buena calidad de guía;
Funciones de protección para el bloqueo de seguridad;
Buena compatibilidad con el expansión de la cabeza de la mesa de deslizamiento, la cámara de ensayo climática, los soportes de aislamiento del aire, etc.
Parámetros técnicos del extensor horizontal:
Parámetros técnicos del extensor vertical:
| Modelo |
Sinus nominal Fuerza(N) |
Clasificado aleatorio Fuerza(N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal (m/s) |
NombradoNocolocación (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de ensayo, el valor de las pruebas se calculará en función de las características de las máquinas de ensayo. |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

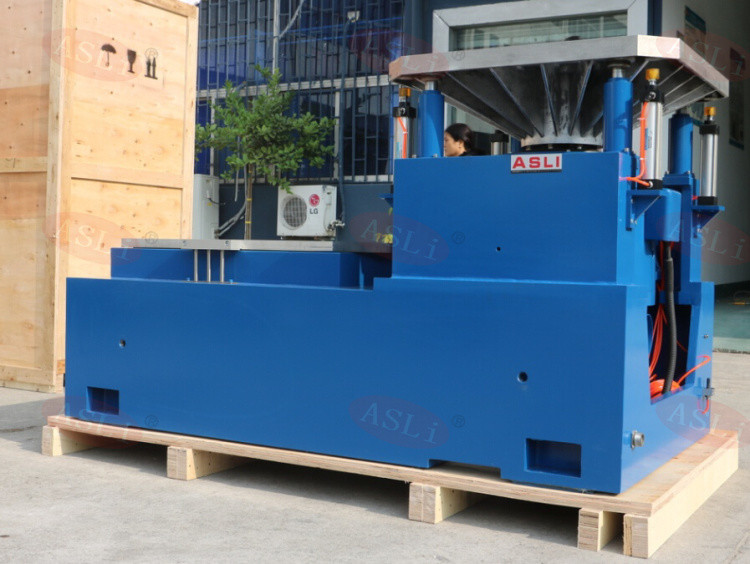

Envase: Primero película de PP, y luego espuma de 10 mm entre la máquina y la caja, y fuera está la caja de contrachapado estándar de exportación.
Si necesita más información sobre el equipo de prueba de la mesa de vibración del laboratorio electromagnético de 3 ejes con el estándar ASTM D999-01, no dude en ponerse en contacto conmigo.
