JIS-D1601-1995 estándar Shaker System For Automobile Parts electrodinámico de alta frecuencia
Product Details
| cumplir con el estándar: | JIS-D1601-1995 | Lugar de origen: | Cantón, China |
|---|---|---|---|
| Fuerza: | Electrónico | Solicitud: | Piezas de automóvil |
| Vibración: | 3 ejes | fuerza de vibración: | Personalizado |
| Tamaño de la mesa: | Personalizado | Carga máxima: | 750 |
| Resaltar |
750kg Max Load Electrodynamic Shaker System,Automóvil Shaker System electrodinámico,Coctelera electrodinámica de la vibración JIS-D1601-1995 |
||
Product Description
Descargar Soporte de Prueba de Vibración de Alta Frecuencia ES-30 (PDF)

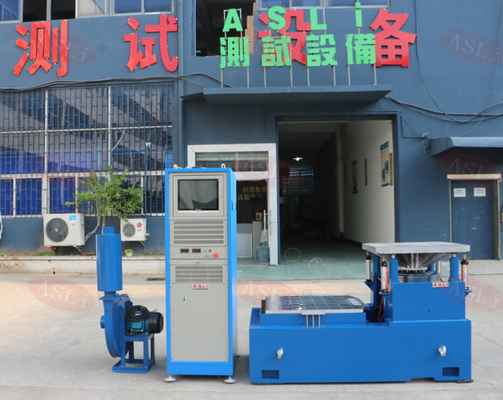

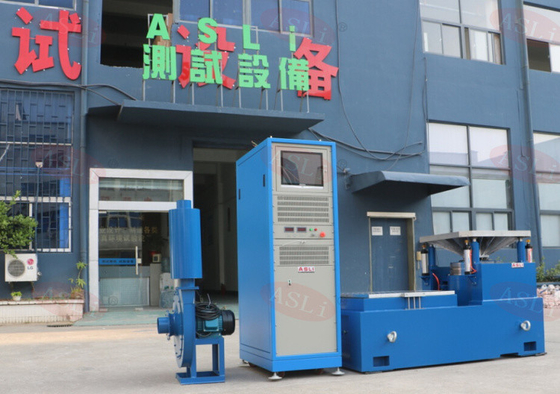

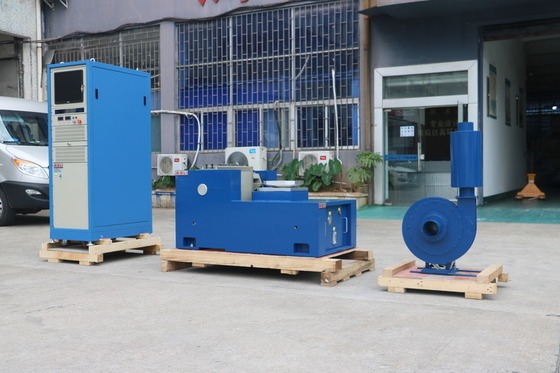

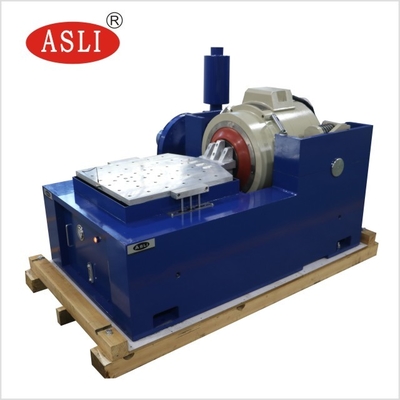

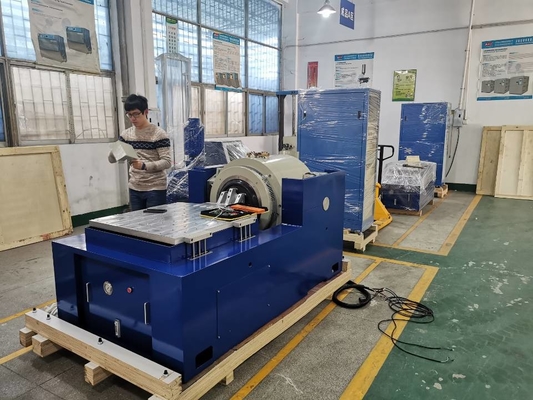

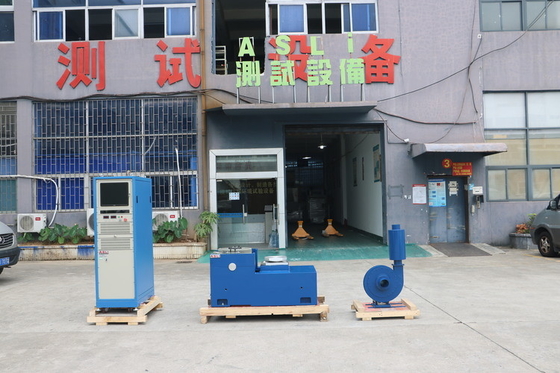

- Diseño de agitador electrodinámico refrigerado por aire
- Controlador de vibración y amplificador de potencia integrados en un gabinete todo en uno
- Alcanza 2400 Newton de empuje sinusoidal pico
- Capacidad de prueba en tres ejes X, Y, Z
| Parámetro | Valor |
|---|---|
| Fuerza máxima de excitación sinusoidal | 5000 Kg.f pico |
| Fuerza máxima de vibración aleatoria | 5000 Kg.f r.m.s. |
| Fuerza máxima de vibración de choque | 10000 Kg.f pico |
| Rango de frecuencia | DC ~ 4000 Hz |
| Desplazamiento máximo | 75 mm p-p (pico a pico) |
| Velocidad máxima | 1.8 m/s |
| Aceleración máxima | 100 G (980 m/s²) |
| Frecuencia de resonancia primaria | 3500 Hz |
| Carga máxima | 750 kg |
| Diámetro de la bobina móvil (diámetro de la mesa de trabajo) | 450 mm |
| Calidad de la bobina móvil | 50 kg |
| Tornillo de la mesa | 13 × M8 |
| Fuga de flujo magnético | < 10 gauss |
| Dimensiones | 800 mm × 800 mm × 800 mm (máquina vertical) |
| Peso | Aproximadamente 1500 kg |
| Característica | Detalles |
|---|---|
| Función | Protección contra temperatura, presión de aire, desplazamiento, sobretensión, sobrecorriente, subtensión de entrada, falla externa, fuente de alimentación de control, lógica y entrada de falta de igualdad |
| Característica | Detalles |
|---|---|
| Configuración de hardware | Entrada de 2 canales, entrada de 1 canal |
| Computadora de control | Computadora de grado industrial con pantalla LCD (incluye teclado y mouse óptico) |
| Software | Interfaz de operación en chino/inglés; análisis en dominio del tiempo y dominio de la frecuencia; fuente de señal; análisis de frecuencia de barrido sinusoidal; generación automática de informes de prueba WORD; visualización y almacenamiento de señales y datos; configuración de parámetros de prueba y funciones de análisis |
| Sistema operativo | Windows 2000 / XP |
| Sensor de aceleración B&W | Dominio de frecuencia: 1–2000 Hz; sensibilidad: 50 mV/g; rango de temperatura: −24 °C a 250 °C |
| Parámetro | Valor |
|---|---|
| Fuente eléctrica | Trifásico, 380 V / 50 Hz |
- Vibración sinusoidal de frecuencia fija
- Vibración barrida
- Vibración aleatoria
- Choque clásico
- Pruebas ambientales
- Pruebas de cribado de estrés
- Pruebas de vibración
- Fácil instalación — puede ser realizada por el usuario
- Interfaz de usuario: pantalla táctil LCD para modo local y PC-Windows (a través de Ethernet) para modo remoto
- Modo local: inicio rápido de pruebas predefinidas; se pueden almacenar docenas de especificaciones de prueba
- Modo remoto: operación completa del sistema, incluida la definición de pruebas, el almacenamiento de especificaciones de prueba, el control de pruebas, la revisión de datos de prueba y la documentación
El Sistema de Agitador Electrodinámico de Alta Frecuencia se utiliza principalmente para pruebas de entornos de vibración y choque de productos, pruebas de cribado de estrés ambiental y pruebas de confiabilidad. El probador de vibración electromagnética está diseñado en pleno cumplimiento con los estándares de prueba relacionados con baterías, simulando condiciones de vibración bajo parámetros especificados. La batería o el paquete de baterías se fija en la mesa de vibración y se somete a vibración a lo largo de tres direcciones mutuamente perpendiculares a las frecuencias, aceleraciones y modos de desplazamiento prescritos. La batería no debe tener fugas, perder capacidad, romperse, incendiarse o explotar durante las pruebas.
El alcance de aplicación de las pruebas de vibración es extremadamente amplio, cubriendo placas de circuito, baterías, aviones, barcos, cohetes, misiles, automóviles, electrodomésticos y otros productos industriales.
Si necesita más información sobre el Sistema de Agitador Electrodinámico de Alta Frecuencia JIS-D1601-1995 para Piezas de Automóviles, no dude en contactarnos.
