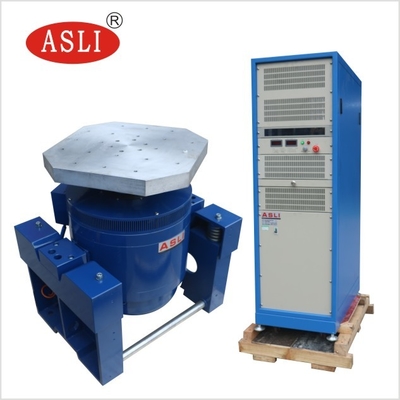

Pequeño probador electrodinámico de la vibración para el tablero del PWB y otros productos eléctricos
Product Details
| fuerza sinusoidal: | 3000N | Velocidad: | 1,6 m/s |
|---|---|---|---|
| dirección de vibración: | Vertical | aceleración: | 100G |
| Frecuencia: | 3~3500HZ | Fuerza: | 380v trifásico |
| Desplazamiento: | 25mm | Solicitud: | Tablero del PWB y otros productos eléctricos |
| Resaltar |
probador vertical de la vibración 1.6m/s,Probador electrodinámico de la vibración,Coctelera electrodinámica del tablero del PWB |
||
Product Description
- Partes y sistemas de automóviles ensayos de cualificación
- Pruebas de ensamblaje electrónico y equipos informáticos
- Aviónica y pruebas de hardware
- Pruebas de componentes para satélites
- Pruebas de productos y envases
- Evaluación general del estrés
Somos un fabricante de productos de la serie de Tester de vibración de alta frecuencia electrodinámica / Tester de fatiga de vibración de alta frecuencia.Nuestro equipo adopta tecnologías modernas avanzadas incluyendo una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte en el aire, rodamientos de rodillos y guía lineal, y aislamiento de trunnion.ensayos de vibración sinusoidal en tres ejes y Z y ensayos de vibración aleatoria de banda ancha, así como las pruebas de pulso clásicas (semisínus, trapezoidal, onda de dientes de sierra) y las pruebas de espectro de respuesta al choque.
Estos productos se utilizan ampliamente en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Sección 1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
- Rodamientos de rodillos con rodamientos de rodillos de rodillos con orientación de rigidez del cuerpo compuesto recta y orientada a la importación, que proporcionan una capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- Rigidez estática y dinámica del rodamiento con efecto globo pequeño, aumentando la capacidad de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
- Dentro de un banco de carga pequeño, se consigue una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento de todo el banco de máquinas.
- El banco horizontal y el banco de vibración son un tipo integral con una estructura perfecta, conveniente de instalar y ajustar.
- Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
|---|---|---|---|
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| Se trata de: | 1200×1200×30 1200 × 1200 × 40 Se trata de un sistema de control de las emisiones de gases. | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
Las abrazaderas VT verticales de banco extendido y las abrazaderas especificadas están calculadas con precisión y diseñadas cuidadosamente para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con una estructura perfecta.material de alta calidad, y la mano de obra.
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco redondo) | 220 | 350 | Φ1200 |
